Программируемый модуль времени со множеством программ в качестве вариантов программируемых циклов.

Внимание!

Для многих менее опытных электронщиков, модуль может оказаться трудным для запуска и правильного программирования.

Широкий диапазон напряжения питания (5 В ~ 30 В), может питать как винтовые клеммные колодки, так и разъем micro USB 5,0 В, прост в использовании.

Интерфейс понятный и простой, эффективный, понятный, способный удовлетворить практически все ваши потребности.

Имеет функцию аварийной остановки (кнопка «Стоп»); Он имеет защиту от неправильной полярности — переполюсовка не повредит изделие.

Он имеет функцию — спящий режим, если этот режим включен и не работает. не работает 5 минут, никаких операций не производится, модуль переходит в спящий режим, а затем автоматически выключает дисплей. Просыпается после нажатия любой клавиши или получения внешнего сигнала по ссылке «триггер».

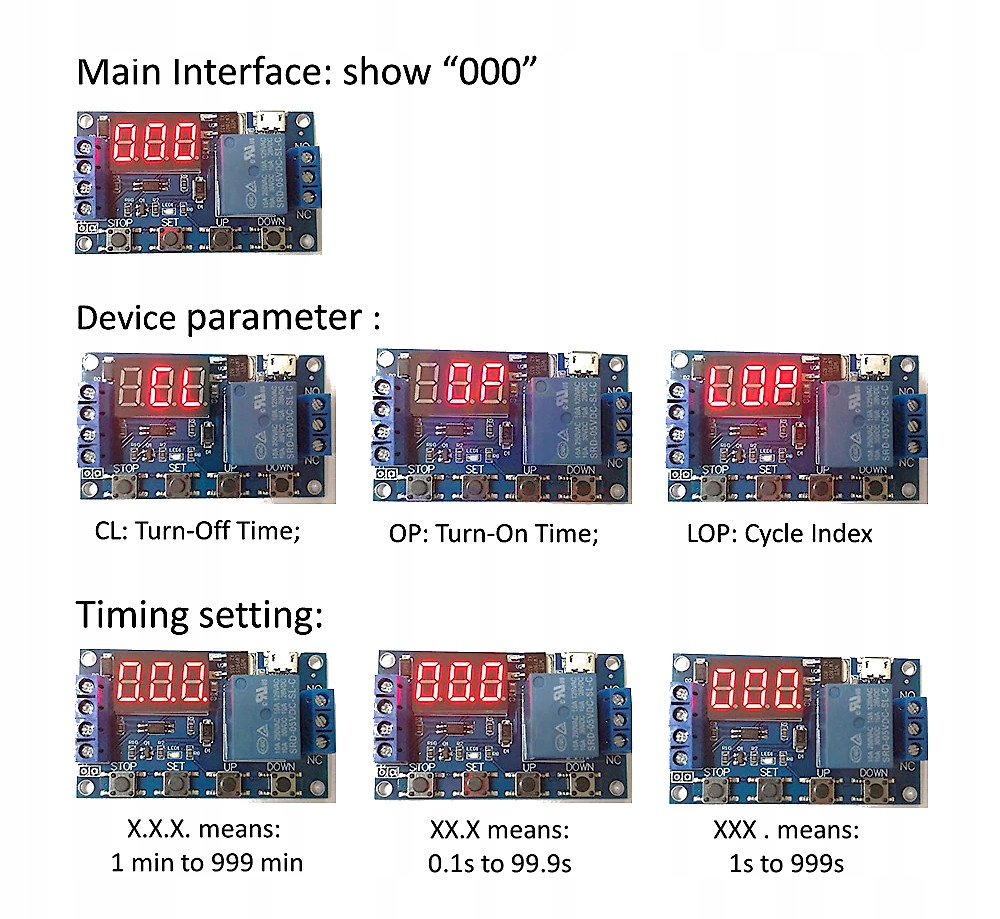

Можно задать различные параметры OP, CL, LOP , которые независимы друг от друга и сохраняются автоматически (см. графические инструкции ниже и прилагаемое приложение с инструкциями).

Когда модуль выключен, все настройки параметров сохраняются в памяти модуля.

Параметры продукта:

• Рабочее напряжение: 5 В ~ 30 В, возможно питание через micro USB 5.0
• Источник срабатывания: Активное состояние - высокий (3,0 В-24 В), имеет оптопарную развязку, благодаря чему имеет улучшенные возможности системы защиты от помех.
>
• Выходная мощность: ограничивается параметрами установленного реле 30 В постоянного тока/5 А или 220 В переменного тока/5 А.
• Ток бесшумного режима: 20 мА;
• Рабочий ток: 50 мА
• Диапазон времени задержки: 1 с – 999 мин.< /li>
• Срок службы: более 10 миллионов циклов
• Рабочая температура: -40℃ ~ 85℃< /li>
• Рекомендуется для любительских и промышленных целей. Благодаря использованию оптопары оно имеет изоляцию, предотвращающую подвешивание.

Примечание: Контакты реле независимы от системы управления и не имеют с ней общих точек.

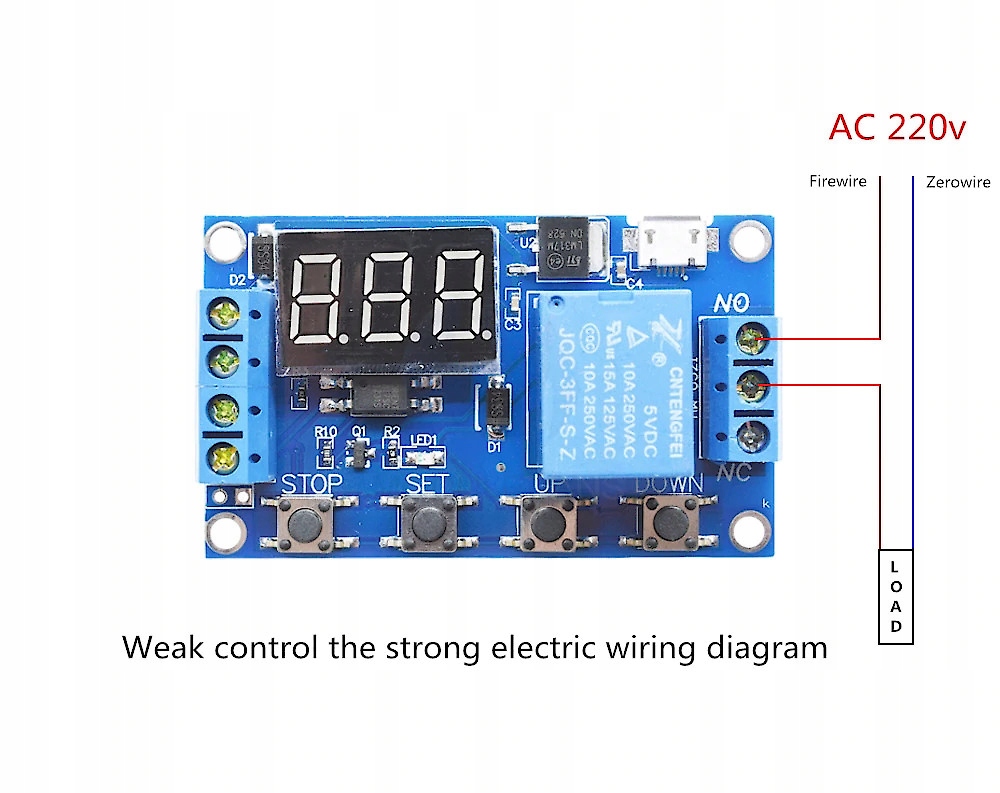

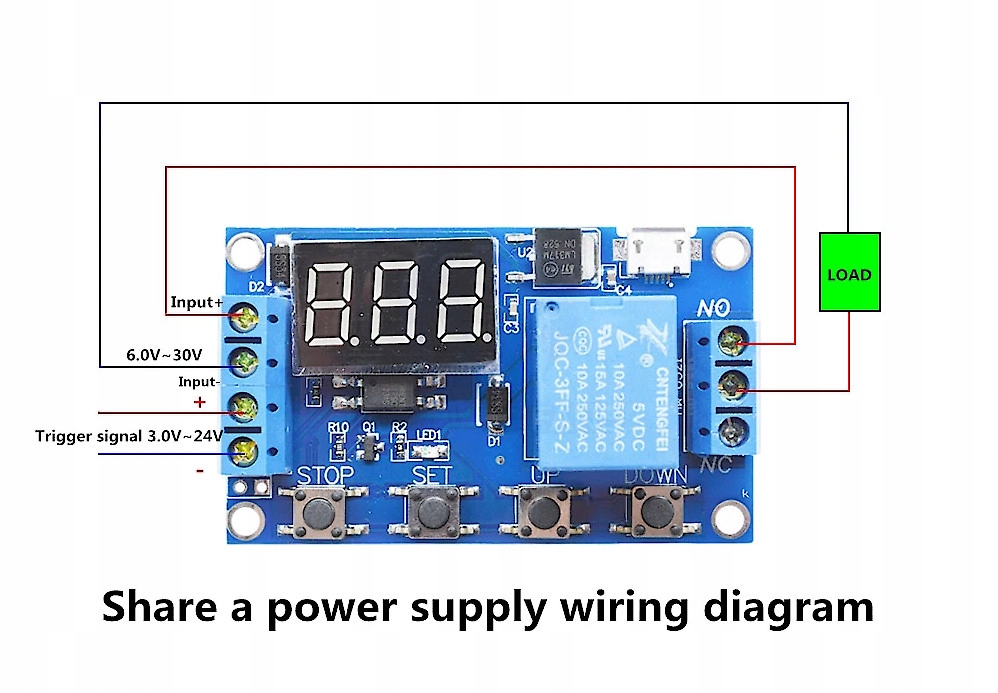

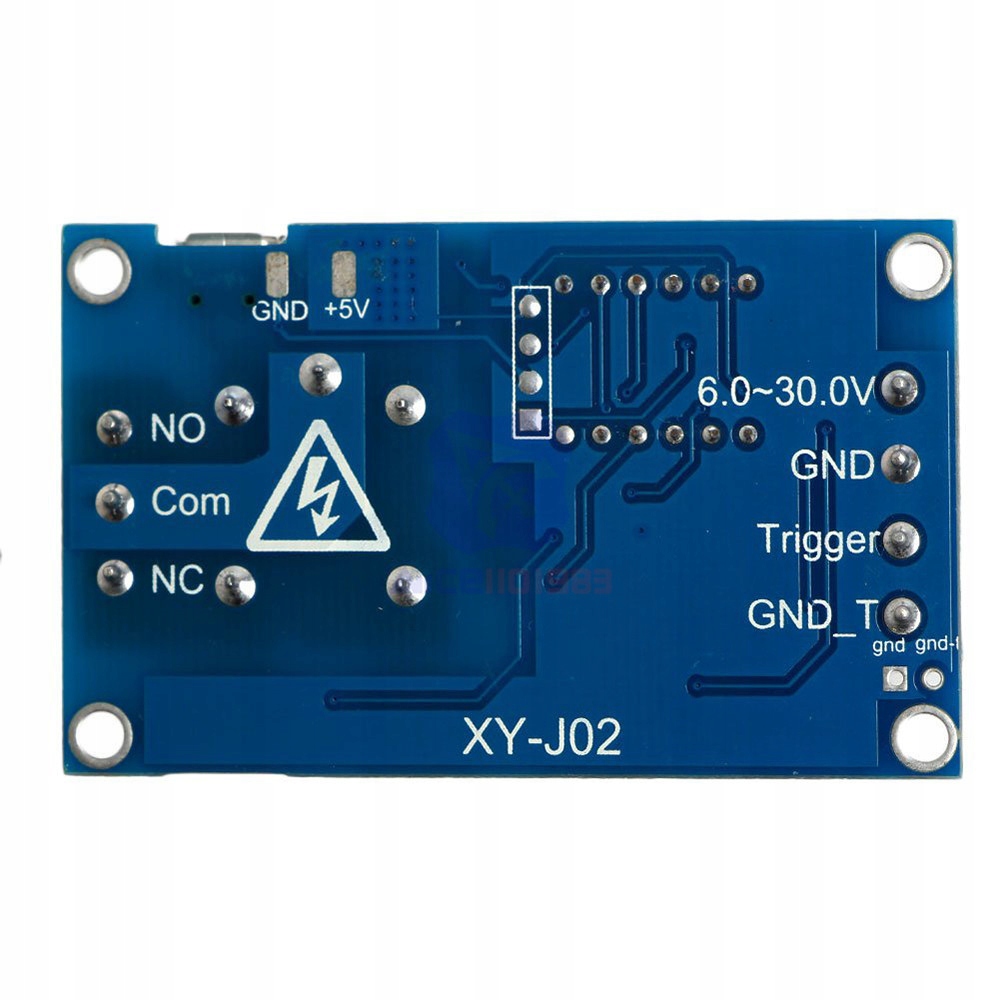

Прилагаемые рисунки представляют собой наглядное описание функций соединений на плате модуля, а во вложении вы найдете полный перевод инструкции, подготовленной на польском языке производителем модуля.

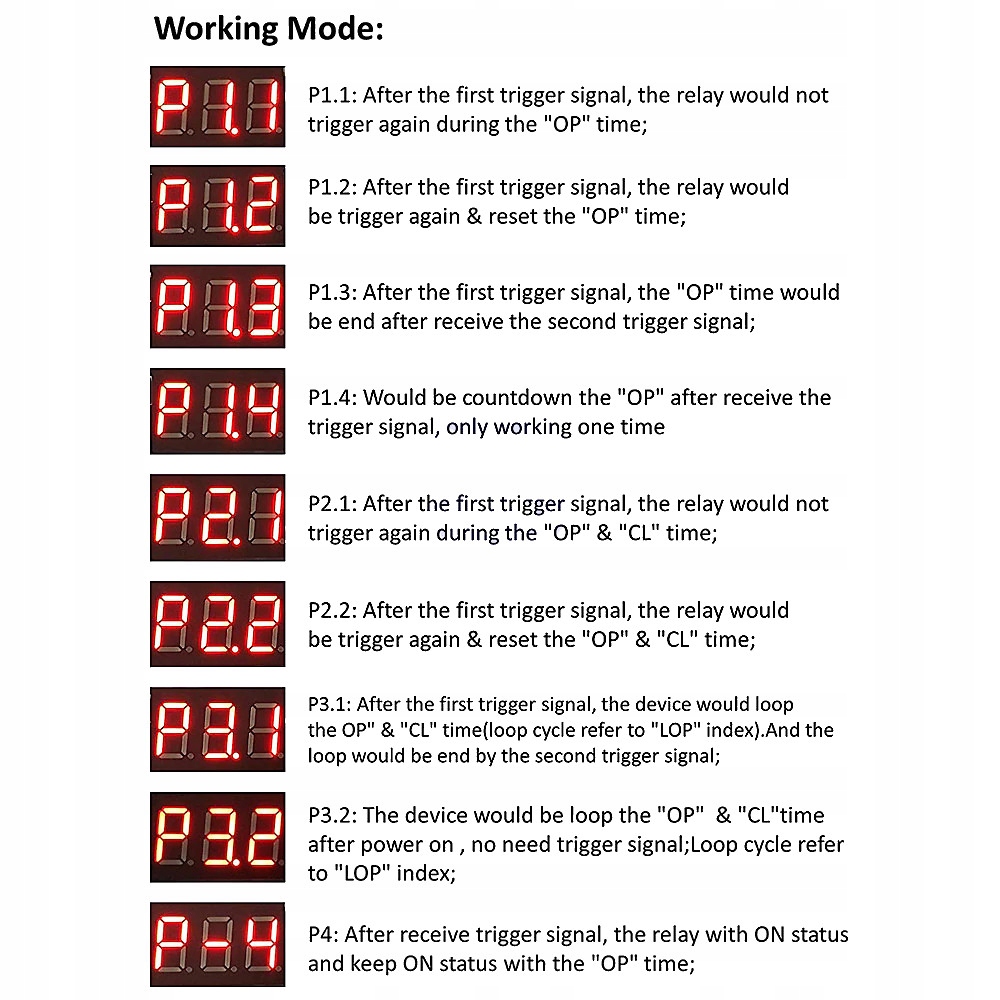

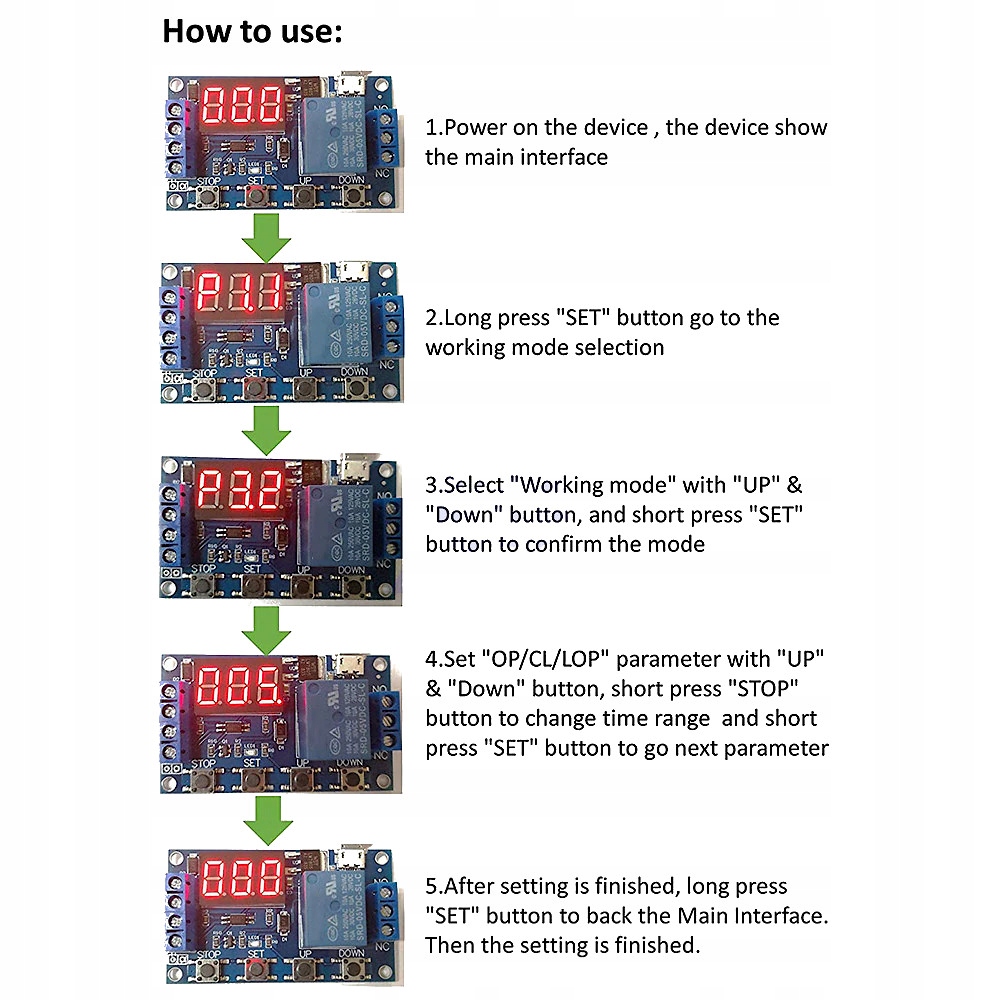

Во избежание ошибок и недосказанностей ниже я представляю обширное руководство и представление возможностей устройства в графической форме, из заботы о достоверности сообщения, не переведенной на польский язык

На некоторых прилагаемых графиках (фото) показана версия модуля с механическим реле, но помните, что предложение распространяется на модули с электронными реле в виде MOSFET-транзисторов.
