Опорный адаптер 25,4 мм

Часть системы длинного сверления

Переходник подачи (нижней части) суппорта инструмента. Он позволяет прикрепить множество инструментов Gamma Zinken, а также другие аксессуары.

Диаметр отверстия: 16 мм (5/8 дюйма)

Общая высота: 90 мм

Также доступно для фидеров с входным диаметром 30 мм. Доступно по другому предложению.

Для комплектации всей системы сверления выберите следующие элементы:

• стандартная или большая головка
• направляющий вал с опорой, укомплектованный с одной стороны с резьбой для вкручивания головки, с другой стороны с конусом Морзе МК2 для установки в отверстие задней бабки.

Ознакомьтесь с другими предложениями.

Принцип работы всей системы

Вставьте адаптер в отверстие в подручнике. Навинтите головку на направляющую, поместите направляющий штифт в адаптер и вставьте конический конец в отверстие задней бабки. Для регулировки высоты поместите ведущий или вращающийся центр в отверстие шпинделя. Теперь отрегулируйте высоту штифта в адаптере так, чтобы центральная точка находилась на той же высоте, что и центрирующая точка режущей пластины, установленной в головке. Затем закрепите заготовку на шпинделе токарного станка и отцентрируйте приспособление перед ним. С помощью ручки задней бабки теперь можно вставлять устройство во вращающийся объект (со скоростью не более 500 об/мин).

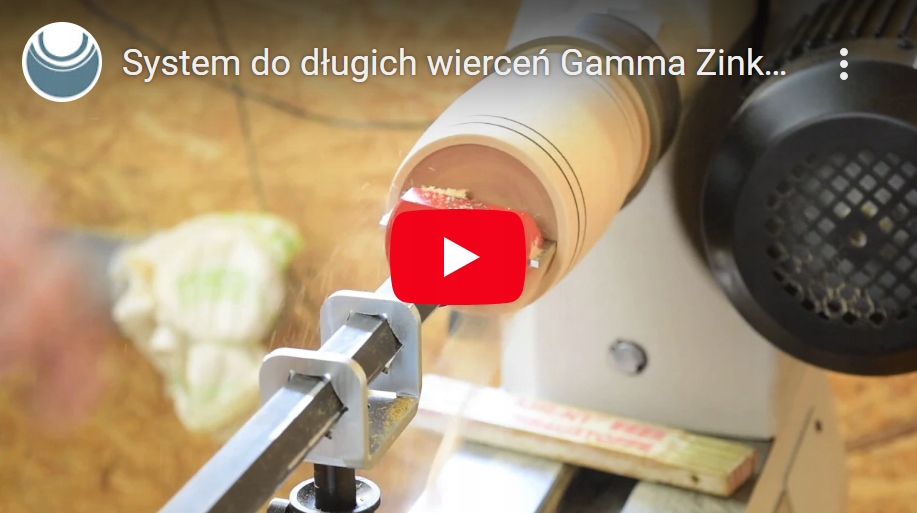

Посмотрите всю систему длинного бурения в действии и скопируйте ссылку

https://youtu.be/atKiXM9rkQE

Gamma Zinken — итальянское производство, расположенное недалеко от Милана, которым управляет Луиджи Милани.

Как активный токарь, он знает, что нужно его коллегам. Он самостоятельно проектирует инструменты и машины, которые отличаются высокой точностью, качеством и инновациями.

Предложение компании включает в себя держатели, губки, вращающийся центр и приводные системы, токарные ножи и специализированные лезвия, систему длинного сверления, измерительные инструменты, аксессуары для шлифования, полировки и пылеудаления.
