Адаптер клещей - преобразователь тока/напряжения 40/400А AC/DC 1/10мВ/А CEM CP-11

номер по каталогу: 19722

Описание товара

Производителем устройства является известная компания CEM, подробное описание, гиперссылка на сайт производителя и руководство пользователя доступны по адресу: www.stratos. pl/strony/19722 .htm

Предлагаемый прибор представляет собой профессиональный преобразователь тока/напряжения, позволяющий измерять большие токи с помощью любого измерителя напряжения с диапазоном 200мВ/1В (вольтметр, мультиметр, осциллограф и т.п.) . Зажимы преобразователя служат адаптером, подключаемым к измерительным разъемам вашего счетчика.

Преобразователь имеет следующие диапазоны измерения:

• переменный ток с частотой 50/60Гц в диапазоне 0-40А, коэффициент преобразования 10мВ/А (±5%)
• переменный ток с частотой 50/60Гц в диапазоне 0-400А, коэффициент преобразования 1мВ/А (±5%)
• постоянный ток в диапазоне 0-40А, коэффициент преобразования 10мВ/А (±4%)
• постоянный ток в диапазоне 0-400А, коэффициент преобразования 1мВ/А (±4,5%)

• Коэффициент преобразования 10 мВ/А означает, что измерительный прибор, к которому мы подключаем зажимы, должен быть настроен на диапазон напряжения 1 В, а полученный результат измерения в мВ должен быть разделен на 10 (например, результат 200 мВ означает ток 20 А течет по проводу, покрытому зажимами).
• Коэффициент преобразования 1 мВ/А означает, что счетчик, к которому мы подключаем зажимы, должен быть настроен на диапазон напряжения 200 мВ и показания результат измерения в мВ равен результату в А (например, результат 200 мВ означает ток 200 А, протекающий по проводу, покрытому зажимами).

Зажимы позволяют измерять провода с максимальный диаметр 23 мм:

Внимание! При измерении клещами помните, что зажимы всегда должны охватывать один провод (жилу), иначе измерение будет ложным из-за суммирования значений токов, текущих в противоположных направлениях.

Технические данные

• Напряжение питания: 9 В (6F22, с батареей в комплекте)
• Длина измерительного кабеля: около 1,6 м
• Максимальное открывание губок : 23 мм
• Размеры (длина/ширина/высота): 175 мм/70 мм/38 мм
• Вес (с аккумулятором): около 266 г

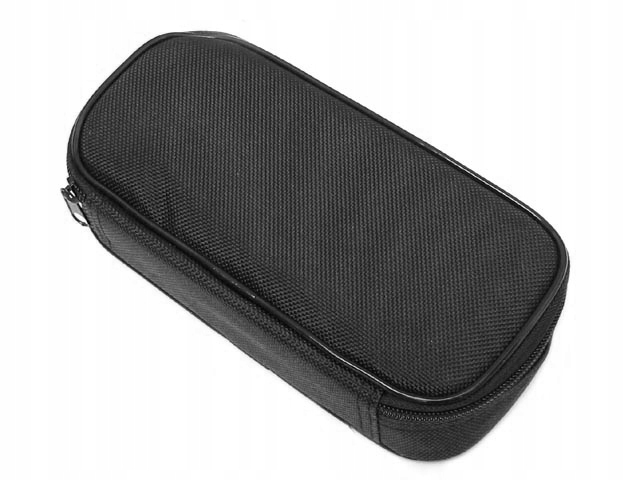

• В комплект входят зажимы -датчик, аккумулятор 9В 6F22, защитная крышка и руководство пользователя.

Характеристики и подробные параметры доступны на www.stratos.pl/specyfikacje/19722.pdf

Предлагаемый нами товар новый, неиспользованный, в заводской упаковке. Предлагаемый товар, как и все товары, которые мы продаем, в настоящее время имеется на нашем складе, что позволяет осуществить немедленную отгрузку.
