АВ адаптер Jack штекер 3,5 мм 4P TRRS - 3x гнездо RCA/CINCH 0,2 м HQ VITALCO

Номер по каталогу: 22226

Описание товара

Предлагаемый товар является оригинальным продуктом известной компании VITALCO - производителя AV-кабелей и аксессуаров. Карточка каталога, гиперссылка на сайт производителя и подробные характеристики доступны по адресу: www.stratos.pl/strony/22226.htm

Разъем Jack 3,5 мм 4-полюсный TRRS (Tip-Ring-Ring-Sleeve ) используется в соединениях, требующих трех каналов передачи данных (четвертый провод – масса), например, АУДИО Л, АУДИО Р, ВИДЕО (наиболее распространенное соединение в видеокамерах), АУДИО Л, АУДИО П, МИКРОФОН (в телефонах, смартфонах) или компонентные Y, Pb, Pr (подключение иногда встречается в ТВ-приемниках).

Предлагаемый адаптер позволяет передавать аналоговые ВИДЕО и АУДИО сигналы. Видеосигнал, а также левый и правый аудиоканалы передаются между оборудованием, оснащенным аналоговым аудио-видео разъемом в виде 3,5-мм разъема 4P TRRS (видеокамеры, цифровые камеры), и оборудованием с аналоговыми видео- и аудиовходами/выходами. вид гнезд RCA/CINCH (видеомагнитофоны, ресиверы, DVD-рекордеры, ТВ-ресиверы, диапроекторы и т.п.). Разумеется, для подключения устройств также понадобится кабель 3xRCA-3xRCA.

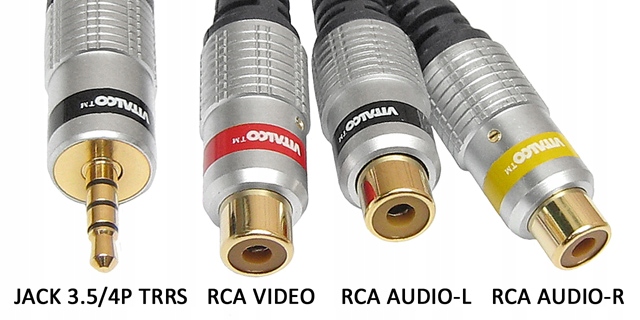

Переходник выполнен в виде переходника на гибкий кабель длиной 20 см. Разъемы RCA/CINCH предлагаемого адаптера имеют следующие цвета: VIDEO - красный, левый канал AUDIO - черный, правый канал AUDIO - желтый. Цветовое присвоение немного вводит в заблуждение – оно продиктовано историческими событиями: в старой монофонической аппаратуре ВИДЕО отмечалось красным, а АУДИО – черным. В более новой стереоаппаратуре цвета разъемов обозначены иначе, поэтому при подключении следует обратить на это внимание.

Самое распространенное применение адаптера – подключение видеокамеры к телевизору или ресиверу. Также возможно использовать переходник для передачи других сигналов (например, КОМПОНЕНТНЫХ) - нужно лишь назначить гнезда RCA соответствующим сигналам.

Внимание! Существуют различные стандарты для вывода сигналов из розеток Jack 3,5мм 4P TRRS. Стандарты различаются назначением контактов разъема Jack соответствующим разъемам RCA. Наиболее распространенными стандартами являются CTIA и OMTP. Предлагаемый нами кабель изготовлен в соответствии со стандартом CTIA, используемым в продуктах SONY/Panasonic/RaspberryPi. На изображении ниже показана схема распиновки.

Мы предлагаем переходник, меняющий назначение контактов с CTIA на OMTP, так называемый «переключатель контактов» — благодаря ему предлагаемый кабель будет подключен согласно Стандарт OMTP используется, например, в продуктах SAMSUNG. Их можно найти на наших аукционах, введя «устройство смены булавок» в поле «Поиск в товарах пользователя».

Технические данные

• Разъемы: разъем TRRS 4P, 3,5 мм, штекер, 3 разъема RCA/CINCH (гнездо).
• Длина кабеля: около 15 см.
• Диаметр кабеля: лента 3x3 мм (экранированная бескислородная медь OFC)
• Вес: около 37 г

Предлагаемый нами продукт является новым, не бывшим в употреблении, упаковано в заводскую упаковку. Предлагаемый товар, как и все товары, которые мы продаем, в настоящее время имеется на нашем складе, что позволяет осуществить немедленную отгрузку.
