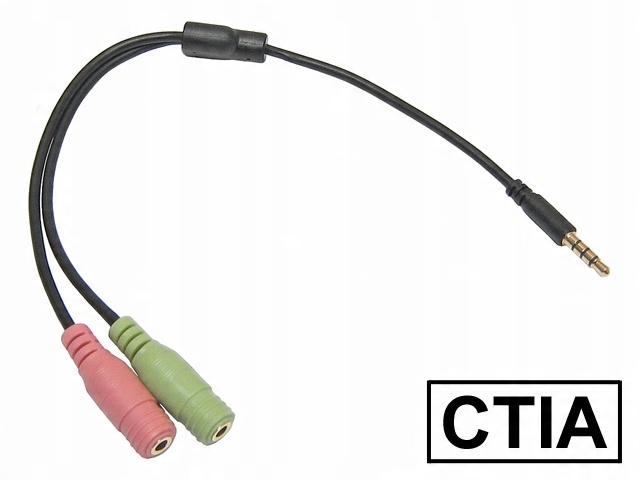

Переходник CTIA Jack 3.5/4P, вилка — 2xJack 3.5/3P розетка (наушники + микрофон) 0,15 м LogiLink

Номер по каталогу: 22342

Описание товара

Поставщик адаптера — известная немецкая компания LogiLink. Карточка-каталог, гиперссылка на сайт производителя и подробные характеристики доступны по адресу: www.stratos.pl/strony/22342.htm

Предлагаемый адаптер предназначен для подключения наушников и микрофона с разъемами jack 3,5 мм. (стереонаушники, мономикрофон) для оборудования со встроенным 3,5-мм 4-контактным разъемом TRRS (Tip-Ring-Ring-Sleeve) для наушников/микрофона. Переходник чаще всего используется, когда мы хотим соединить «обычные» наушники и микрофон. на смартфон/планшет вместо миниатюрного заводского комплекта.Еще одно применение адаптера – возможность подключения смартфона/планшета к звуковой карте (микшеру и т.п.) с целью записи звука в обоих направлениях.

Гнезда в предлагаемом адаптере обозначены символами: зеленый — наушники, красный — микрофон (идентично компьютерному оборудованию).

Внимание! На данный момент два разных внутренних В порту 3,5 мм TRRS 4P Jack используются стандарты подключения: OMTP (старый) и CTIA (более новый), стандарты отличаются расположением контактов земли (Ground) и микрофона (Microphone):

Стандарт CTIA используется в Apple, HTC и большинстве новых смартфонов/планшетов на базе Android, стандарт OMTP используется в некоторых ноутбуках и старых моделях смартфонов/телефонов. Предлагаемый адаптер выполнен в новом стандарте CTIA, ниже представлена ​​схема внутренних соединений предлагаемого адаптера:

Мы также предлагаем адаптеры OMTP и адаптер, меняющий назначение контактов со стандарта CTIA на OMTP (или наоборот), так называемый «переключатель контактов» — благодаря ему переходник CTIA будет подключен по Стандарт OMTP или адаптер OMTP станет адаптером CTIA. Их можно найти на наших аукционах, введя «OMTP» или «Pin Changer» в поле «Поиск в товарах пользователя». p>

Внимание! Бывают ситуации, когда, несмотря на использование правильного адаптера, возникает проблема со звуком микрофона – это вызвано не неисправностью адаптера, а использованием неподходящего микрофона – для некоторых моделей смартфонов требуются микрофоны определенного типа с определенное сопротивление и определенное напряжение питания.

Технические данные

• Стандарт внутреннего подключения: CTIA
• Разъемы: 1xTRRS Jack 3,5 мм/4P штекер, 1xTRRS Jack 3,5 мм/3P разъем (наушники), 1xTRS разъем Разъем 3,5 мм/2 контакта (микрофон)
• Длина кабеля: около 15 см
• Диаметр кабеля: около 2,5 мм (экранированная бескислородная медь OFC)
• Вес (без упаковки): около 9 г.

Предлагаемый нами товар новый, неиспользованный, в заводской упаковке. Предлагаемый товар, как и все товары, которые мы продаем, в настоящее время имеется на нашем складе, что позволяет осуществить немедленную отгрузку.
