Набор для передачи LAN + PoE по 2 кабелям 100 Мбит/с на расстояние до 300 м

----------------- - ----

Обратите внимание на разницу между ETH10-2wire-SET и ETH-2wire-SET

ETH10- 2wire -SET- 10Мбит/с до 1000м

ETH-2wire-SET - 100Мбит/с до 300м

---- --- ---------------

Данное предложение распространяется на ETH-2wire-SET

ETH-2wire-SET представляет собой набор активных преобразователей для передачи данных из сети Ethernet и питания PoE с использованием 2-х кабелей, например, одной пары витой пары UTP.

Устройства позволяют устанавливать камеры или другие IP-устройства PoE на местах там, где замена существующей проводки невозможна или нерентабельна. Модуль ETH-2wire-TX питается от любого коммутатора PoE (порт RJ45), а затем по 2 проводам, что обеспечивает двунаправленную сетевую связь и питание модуля ETH-2wire-RX. Максимальная длина кабелей в двухпроводной трассе составляет 300 м. Камеру или другой приемник PoE можно подключить к порту RJ45 модуля ETH-2wire-RX на конце линии. Опционально устройства могут питаться от винтовых разъемов POWER.

Корпус из поликарбоната – продуманное решение, обеспечивающее изоляцию и минимально возможные габариты устройства. Небольшой размер дает широкие возможности выбора места установки.

В зависимости от выбранного режима работы преобразователей питание их и подключенных к ним устройств может осуществляться несколькими способами. Питание по PoE или от внешнего источника питания. Как от передатчика ETH-2wire-TX, так и от приемника ETH-2wire-RX. Расширенная настройка различных режимов работы, реализованная с помощью перемычек, подробно описана в инструкции к устройству.

ТЕХНИЧЕСКИЕ ДАННЫЕ:

Порты LAN

1 порт RJ45 100 Мбит/с.

Разъемы

RJ-45

Винтовая лента — провода 0,32–3,3 мм2 (22–12 AWG)

Порт ETH-2wire функции -TX

PoE IN (питание от линии PoE): ПАССИВНЫЙ (до 30Вт), 802.3at (до 30Вт), 802.3af (до 15

POE) PINS: 1,2 (В+/-) 3,6 (В+/-) и/или 4,5 (В+/-) 7,8 (В+/-)

Функции порта ETH-2wire-RX

PoE OUT (питание для приемников PoE): ПАССИВНЫЙ

ПИНЫ PoE: 4,5 (В+) 7,8 (В-)

Функции порта ETH-2wire

ПИТАНИЕ (электропитание): альтернативное питание трассы при отсутствии PoE

DATA (2wire line): передача данных и мощности по 2 проводам

Сигнализация работы

Светодиод порта RJ45 (желтый) — наличие питания

Светодиод порта RJ45 (зеленый) — соединение и передача данных по каналу LAN

Светодиод LINK (зеленый) — соединение и данные передача по LAN-тракту 2Wire

Напряжение питания

ETH-2wire-TX

Vin PoE = 44...56 В постоянного тока

Vin POWER = 24...56 В постоянного тока

ETH-2wire-RX

Vin = 24...56 В постоянного тока

Выходное напряжение

Vout = Vin

Регулирование мощности

ETH-2WIRE-RX

перемычками - в соответствии с таблицей конфигурации на этикетке и в инструкции

Потребляемая мощность

1,35 Вт (вся дорожка)

Длина кабеля 2WIRE

Максимальное расстояние от ETH-2wire-TX до ETH-2wire-RX (Разъемы DATA):

< 300 м — 2 одинарных нескрученных провода, например, 1 пара витой пары UTP

< 100 м — 2 одинарных нескрученных провода, например OMY 2x0,75 мм

Длина сетевого кабеля

< 100 м — расстояние SWITCH PoE к ETH-2WIRE-TX

< 100 м — расстояние ETH-2WIRE-RX до приёмника PoE

Безопасность

LAN и данные

Защита от перенапряжения

ПИТАНИЕ

Защита от обратной полярности

PoE IN порт

Защита от перегрузки на уровне 0,6А

Конструкция корпуса

Поликарбонат

Степень защиты

IP20

Рабочая температура

-25°С...+65°С

Размеры

ETH-2WIRE-TX - 51 х 51 x 22 мм

ETH-2WIRE-RX - 51 x 51 x 22 мм

Вес

ETH-2WIRE-TX 0,025 кг

ETH-2WIRE-RX 0,025 кг

ETH-2WIRE-RX p>

Пример конфигурации устройства в режиме 1 — приемник без питания PoE

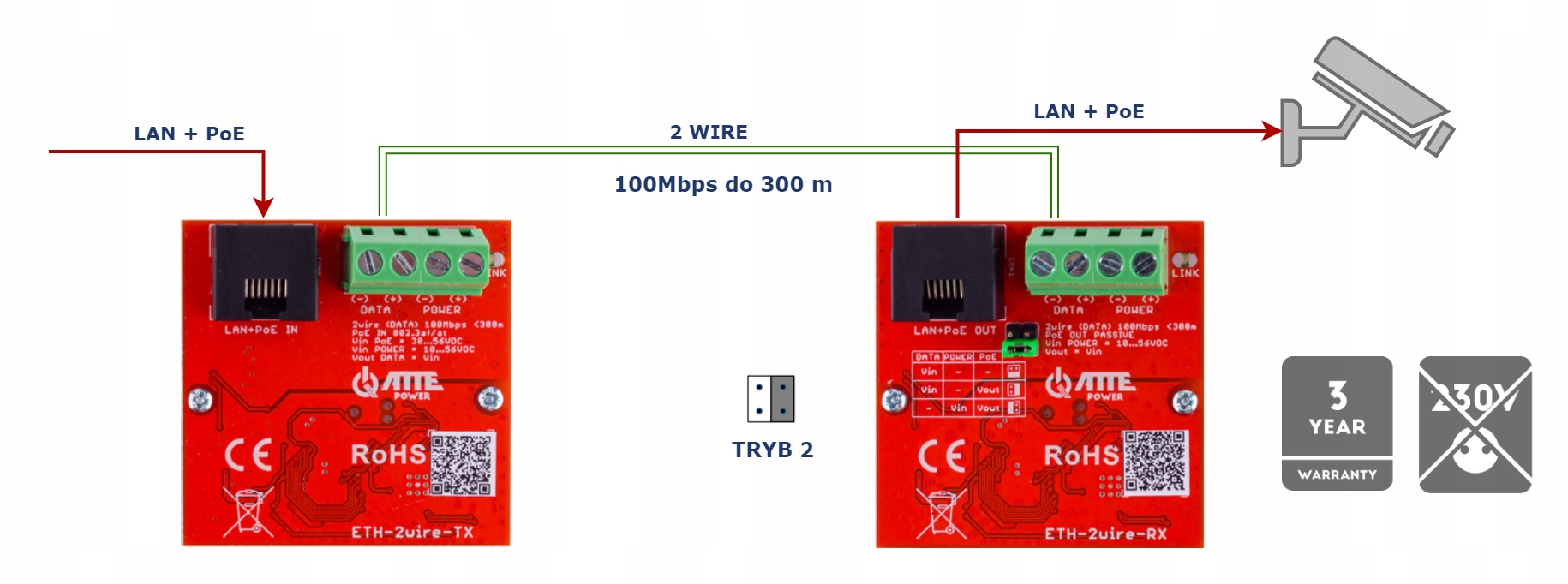

РЕЖИМ 2 A

Камера питается по PoE через канал 2WIRE. В такой конфигурации следует обратить внимание на падение напряжения на дорожке 2WIRE. Бюджет PoE, подаваемый на камеру, зависит от диаметра проводов и длины используемого кабеля.

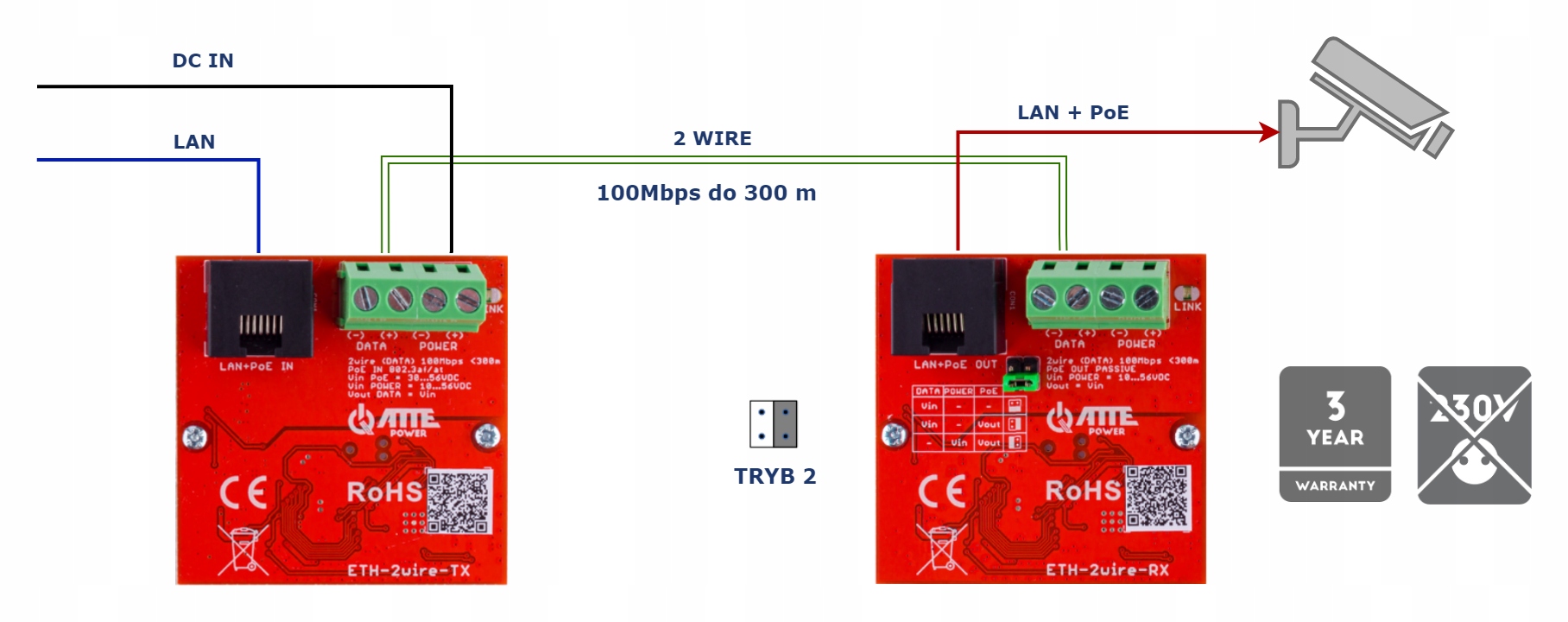

РЕЖИМ 2 B

Камера питается по PoE через канал 2WIRE. В такой конфигурации следует обратить внимание на падение напряжения на дорожке 2WIRE. Бюджет PoE, подаваемый на камеру, зависит от диаметра проводов используемого кабеля. Передатчик и приемник ETH-2WIRE будут корректно работать в диапазоне напряжений 24–56 В, однако для камеры, подключенной к приемнику, обычно требуется источник питания PoE 44–56 В. Эти факторы следует учитывать при выборе напряжения питания передатчика ETH10-2WIRE-TX.В случае систем рекомендуем использовать источник питания APS-90-550-OF или преобразователь ASUC-100-550-OF. с резервным питанием.

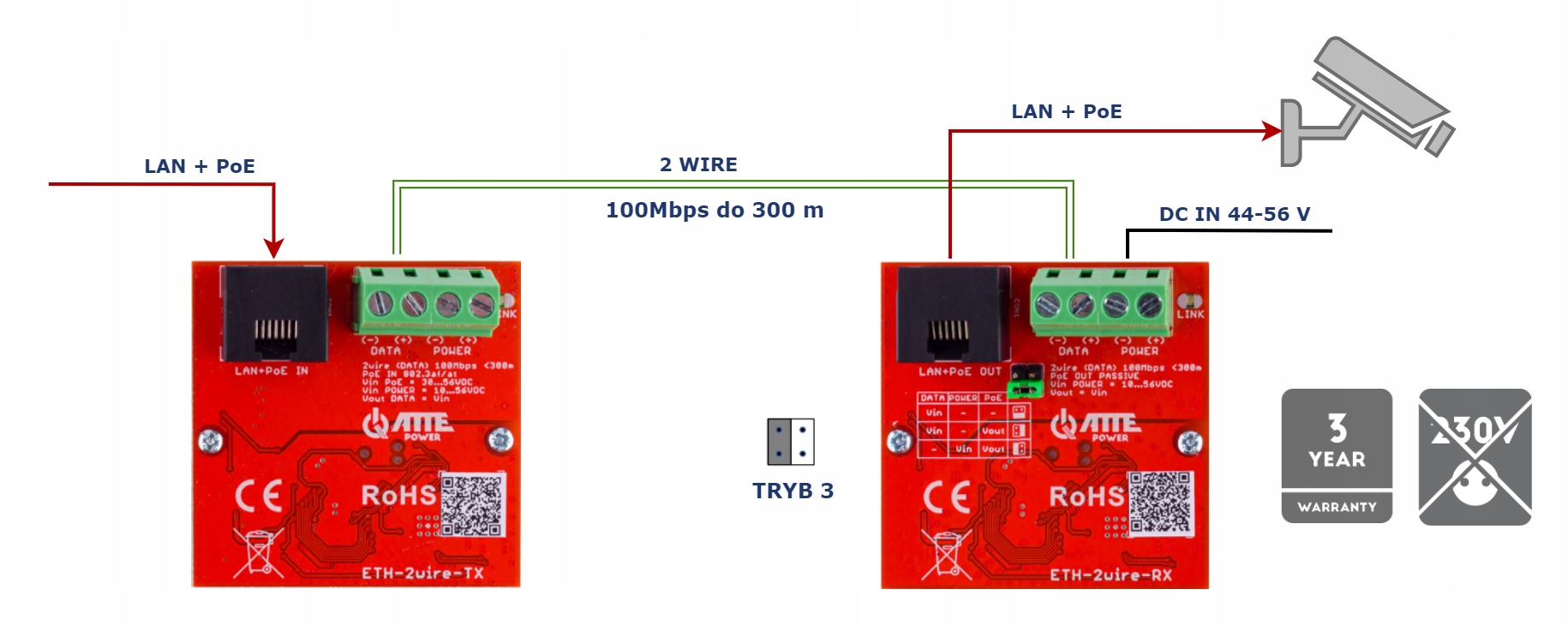

РЕЖИМ 3 A

Камера питается по PoE непосредственно от приемника ETH-2WIRE-RX. Приемник ETH-2WIRE-RX будет правильно работать в диапазоне напряжения постоянного тока 24–56 В, однако камере, подключенной к приемнику, обычно требуется питание PoE напряжением 44–56 В. Эти факторы следует учитывать при выборе напряжения питания приемника ETH-2WIRE-RX. Передатчик ETH-2WIRE-TX может работать с любым стандартом PoE в этой конфигурации.

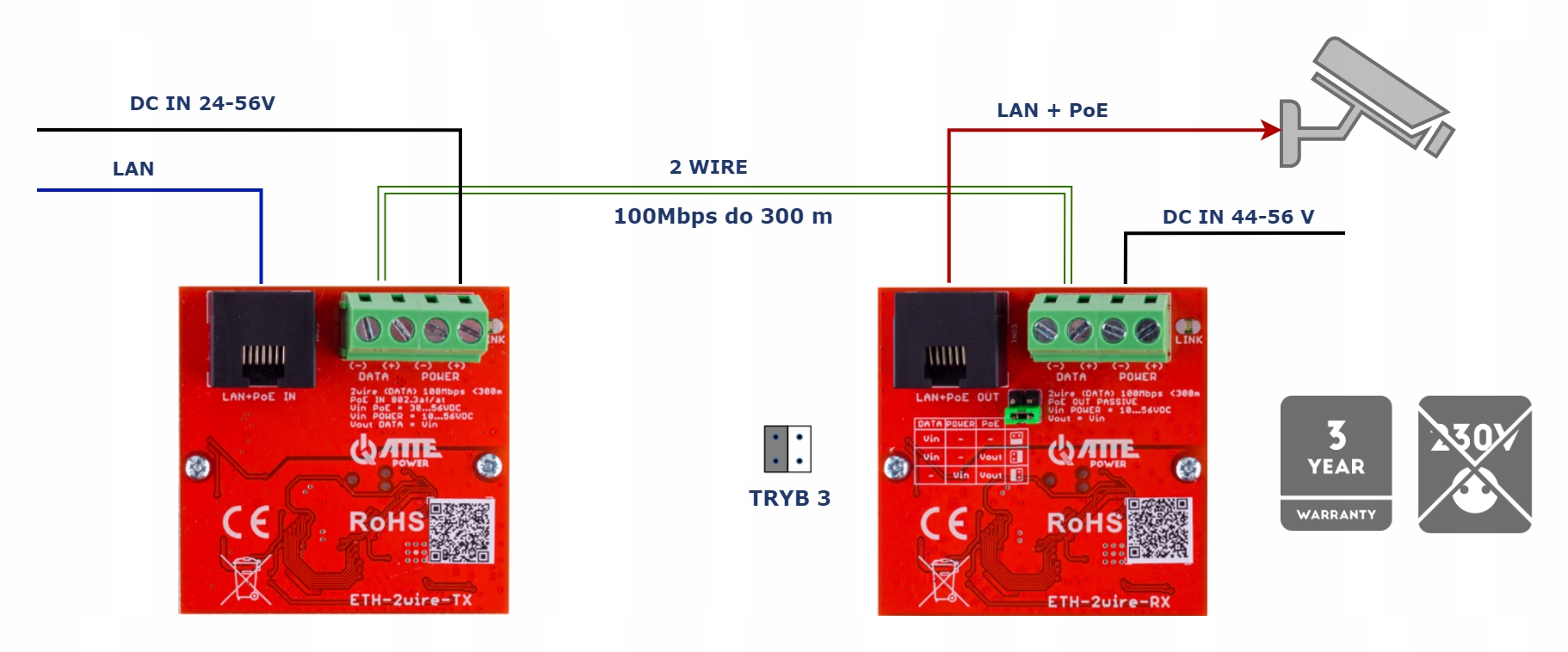

РЕЖИМ 3 B

Камера питается по PoE напрямую от приемника ETH-2WIRE-RX. Приемник ETH-2WIRE-RX будет корректно работать в диапазоне напряжений 24–56 В, однако камера, подключенная к приемнику, обычно требует питания PoE на уровне 44-56В. Эти факторы следует учитывать при выборе напряжения питания приемника ETH-2WIRE-RX.В этой конфигурации передатчик ETH10-2WIRE-TX может работать с источником питания DC IN 24–56 В, подключенным к разъему POWER.
