RT10 230 В

ПРОВОДНОЙ ЭЛЕКТРОННЫЙ РЕГУЛЯТОР ЕЖЕДНЕВНОЙ ТЕМПЕРАТУРЫ

RT10230V

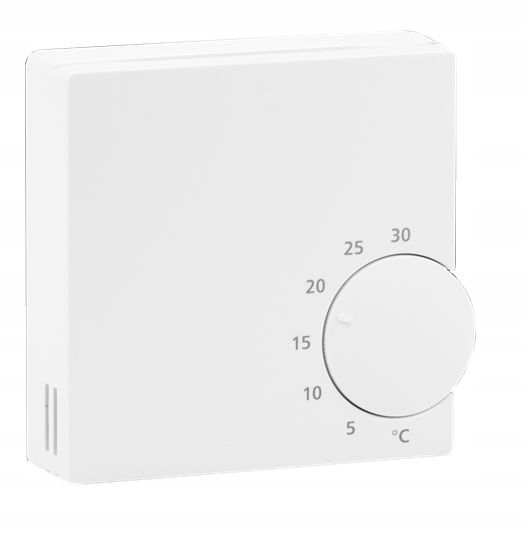

Накладной проводной электронный регулятор температуры - ежедневно представляет собой электронное устройство, обеспечивающее точное регулирование и контроль температуры систем отопления или других электрических устройств.

Накладной комнатный регулятор, предназначенный для управления теплым полом, отличающийся высокой тепловой инерцией.

Подключается к проводной панели управления. С помощью проводной ленты можно снизить заданную температуру, получив от недельного контроллера сигнал NSB (ночное понижение температуры).

Контроллер RT 10-230В работает с планками КЛ08НСБ или КЛ06-М. (230В), KL06 24В.

Алгоритм ШИМ

Широтно-импульсная модуляция (ШИМ) — более стабильный алгоритм управления, чем простейший двухпозиционный гистерезис, который не гарантирует точность работы.

ШИМ – это тоже двухпозиционный механизм включения/выключения, но у него есть дополнительный параметр, от которого зависит его работа – время нагрева. Время работы отопительного устройства определяется разницей между заданной температурой и текущей температурой. Контроллер на основе математической формулы рассчитывает, на какое время необходимо включить отопление для поддержания заданной температуры. Эта операция определяется таблицей формул, установленной на этапе проектирования.

Алгоритм ШИМ, благодаря времени нагрева в качестве дополнительного параметра, часто выбирают для управления теплым полом, который характеризуется малой поверхностью нагрева. температуры и высокой тепловой инерции.

Контроллер может взаимодействовать с другими контроллерами, работающими на основе алгоритма ШИМ (VS30, VS35, HTR, HTRP, HTRS, BTRP, BTR).

Функция NSB

RT10 позволяет регулировать температуру в зависимости от времени суток, что гарантирует эффективное управление системой отопления. Функция снижения температуры позволяет снизить ее на 4°C без необходимости регулировки термостата. Это так называемый «ночное понижение температуры».

Функция NSB в контроллере RT10 активируется внешним сигналом, передающим через планку KL06. Сигнал на полоску передается через недельный регулятор ERT50.

Особенности продукта:

• Алгоритм управления ШИМ
• Функция NSB
• защита термостатических клапанов от застоя (VP)
• тихий, эффективный и в то же время очень простой в использовании.

Технические данные:

• Электропитание: 230 В переменного тока, 50 Гц
• Макс. нагрузка: 10 (2) А.
• Выходной сигнал: 230 В переменного тока, 50 Гц.
• Диапазон регулирования температуры: 5–30°C.
• Алгоритм управления: ШИМ или гистерезис ±0,5°C.
• Связь: проводная.

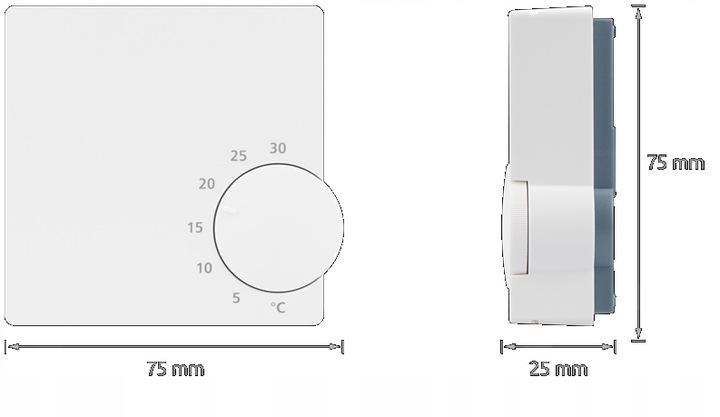

• Размеры [мм]: 75 x 75 x 25.
