ПАЯЛЬНАЯ СТАНЦИЯ WISDOMSHOW WDS-520, 3800 Вт

С ТРЕМЯ ЗОНАМИ НАГРЕВА 2xHR+ИК И 7-ДЮЙМОВЫМ СЕНСОРНЫМ ЖК-ЭКРАНОМ УПРАВЛЕНИЯ

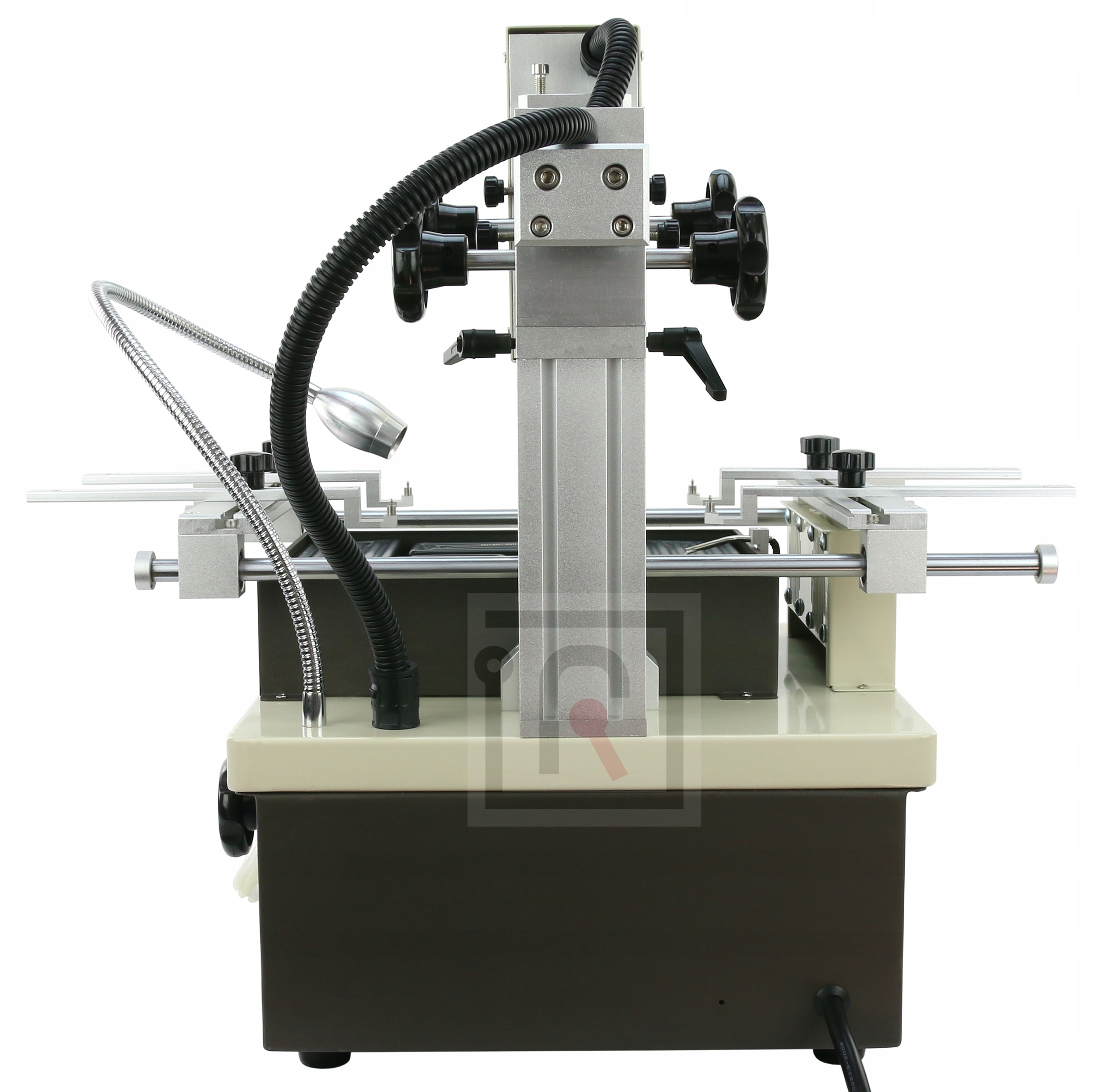

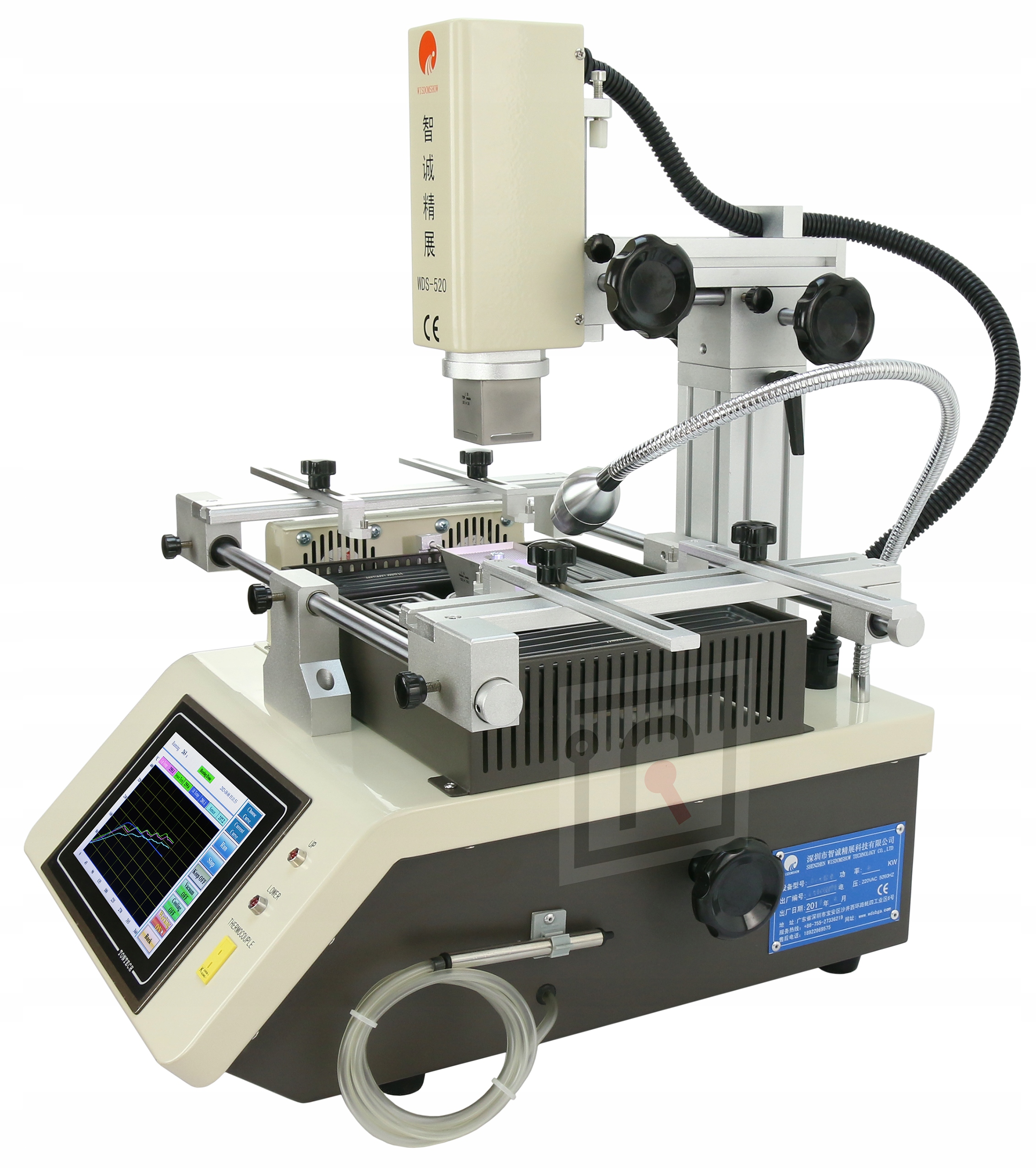

Интегрированная система ремонта BGA WISDOMSHOW WDS-520 мощностью 3800 Вт — профессиональное и современное решение для разборки и сборки BGA, uBGA, BGA, CSP, SMD , системы micro SMD, LGA, CCGA, CBGA, CCGA, QFN, MLF, PGA для бытовой электроники, медицины, телекоммуникаций, военного и автомобильного сервиса.

Устройство предназначено для ремонта материнских плат персональных и промышленных компьютеров. , видеокарты, ноутбуки, консоли, мобильные телефоны, модули и автомобильные контроллеры, изготовленные с использованием свинцовой и бессвинцовой технологии пайки.

Высокая мощность и эффективная система охлаждения обеспечивает эффективную работу и сокращает время воздействия высокой температуры на пластину до минимума.

Отличительными особенностями станции WDS-520 являются:

• компактные размеры станции по отношению к мощности трех используемых зон обогрева,
  • li>
  • высокая мощность нагрева 3800 Вт, обеспечивающая работу с любыми типами BGA-систем,
  • качественные инфракрасные обогреватели – повышение температуры до 3°С/сек,
  • возможность установить 8 ступеней температуры для каждого профиля нагрева,
  • li>
  • большая площадь печатной платы 295х280мм по отношению к габаритам станции,
  • большая площадь нижнего ИК-нагревателя 273x210мм по отношению к габаритам станции,
  • встроенная вакуумная аспирационная установка,
  • 3 зоны нагрева: верхняя HR, нижняя HR, нижняя IR,
  • все параметры станции контролируются и визуализируются с 7-дюймового сенсорного ЖК-дисплея.
  • вход для внешнего датчика температуры, например, системы BGA (входит в комплект),
  • магнитные, быстрозаменяемые сопла горячего воздуха 58 мм,< /li>
  • возможность поворота сопла горячего воздуха на 360° (сопла из титановых сплавов),
  • 4 дополнительных держателя для нестандартных печатных плат,
  • светодиодные индикаторы, информирующие о работа верхней и нижней зон нагрева,
  • возможность регулировки скорости вентиляторов горячего воздуха.

Станция позволяет программировать 20 000 профилей отопления, отслеживать их на постоянной основе и изменять уже заданные параметры в любой момент (в том числе во время отопления). Чтобы лучше гарантировать конечный результат, каждый профиль можно запрограммировать на 9 температурных блоков. После завершения процесса нагрева на дисплее можно проанализировать полный профиль нагрева.

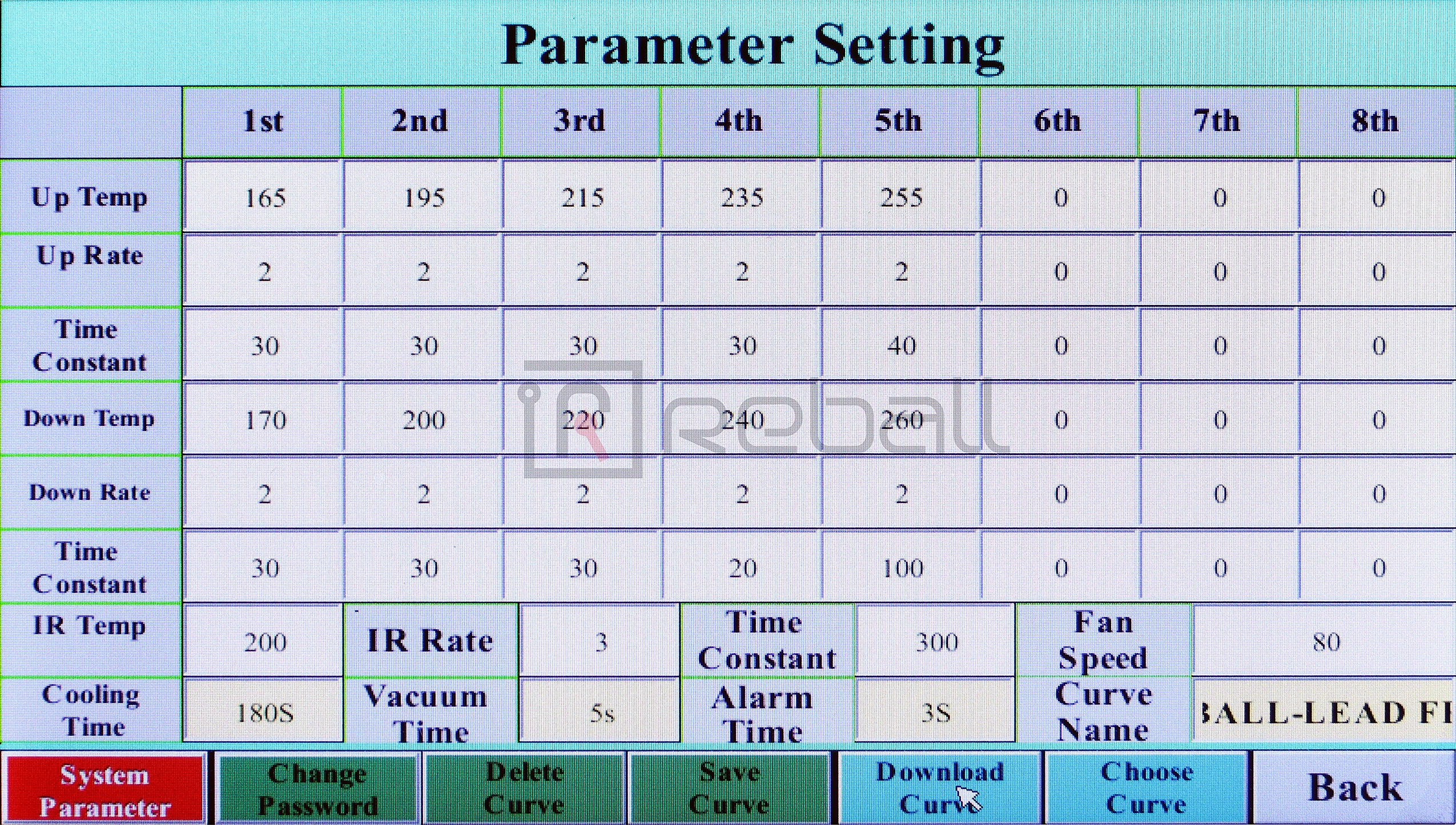

Все параметры, а именно: заданная температура отдельных зон, время нагрева, скорость повышения температуры с течением времени, можно задавать самостоятельно с помощью сенсорной панели управления «Человек-машина» (HMI) HD ГКЗН с диагональю 7 дюймов<. /p>

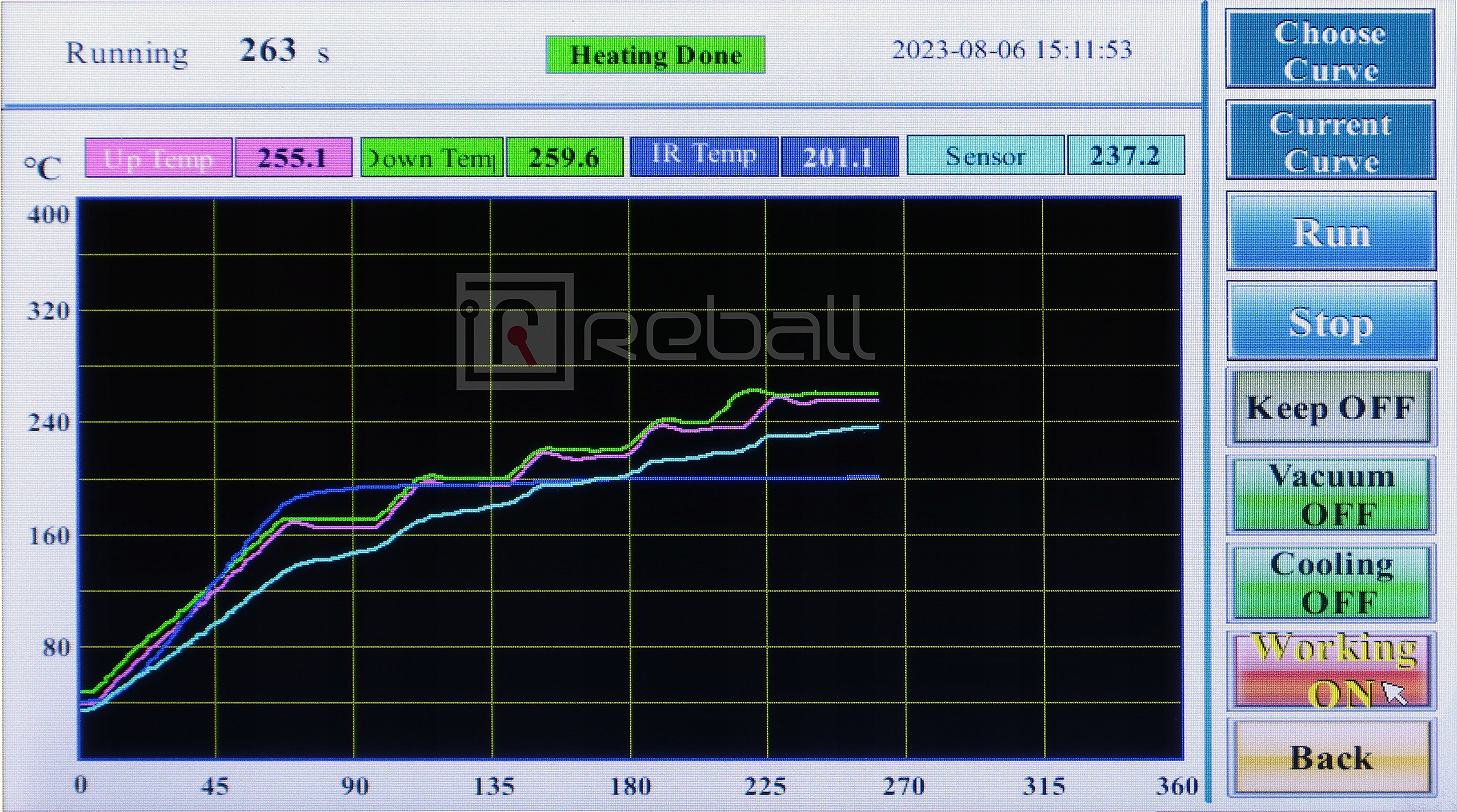

На дисплее в режиме реального времени отображаются все рабочие параметры станции, включая графическую визуализацию состояния процесса нагрева, а также заданных и достигнутых температур на графиках.

Следующие температуры визуализируются и представлены в числовой форме на экране:

• температура верхнего нагревателя HOTAIR
• температура нижний нагреватель HOTAIR
• li>
• температура нижнего ИК-нагревателя
• реальная температура по системе BGA.

На станции также имеется дополнительное светодиодное освещение.

Программное обеспечение станции оснащено функцией «Hold». При активации станция поддерживает все достигнутые на данный момент температуры до тех пор, пока кнопка не будет нажата снова. Функция полезна в случае пайки, которая плавится довольно медленно при температурах, считающихся подходящими для данного сплава.

Автоматическая станция охлаждает все три зоны нагрева, а затем отключает вентиляторы. Охлаждением зон можно управлять и вручную.

Для определения точных температур на станции использовались прецизионные термопары типа К с точностью +/- 2С, работающие в замкнутом контуре.

После каждого процесса распайки/пайки генерируется сигнал тревоги. завершено.

В случае возникновения чрезмерно высоких неконтролируемых температур или возможного перегрева компонентов встроенная система температурной защиты остановит весь процесс и отключит электрическую цепь.

С левой стороны станции расположен очень эффективный поперечный вентилятор, который автоматически охлаждает печатные платы после распайки и пайки. Это предотвращает процессы деформации печатной платы и защищает эффект реболлинга BGA.

Основной держатель печатной платы оснащен V-образным пазом, что обеспечивает быструю и стабильную сборку платы и большой диапазон регулировки. Кроме того, в комплект входят четыре держателя для нестандартных печатных плат.

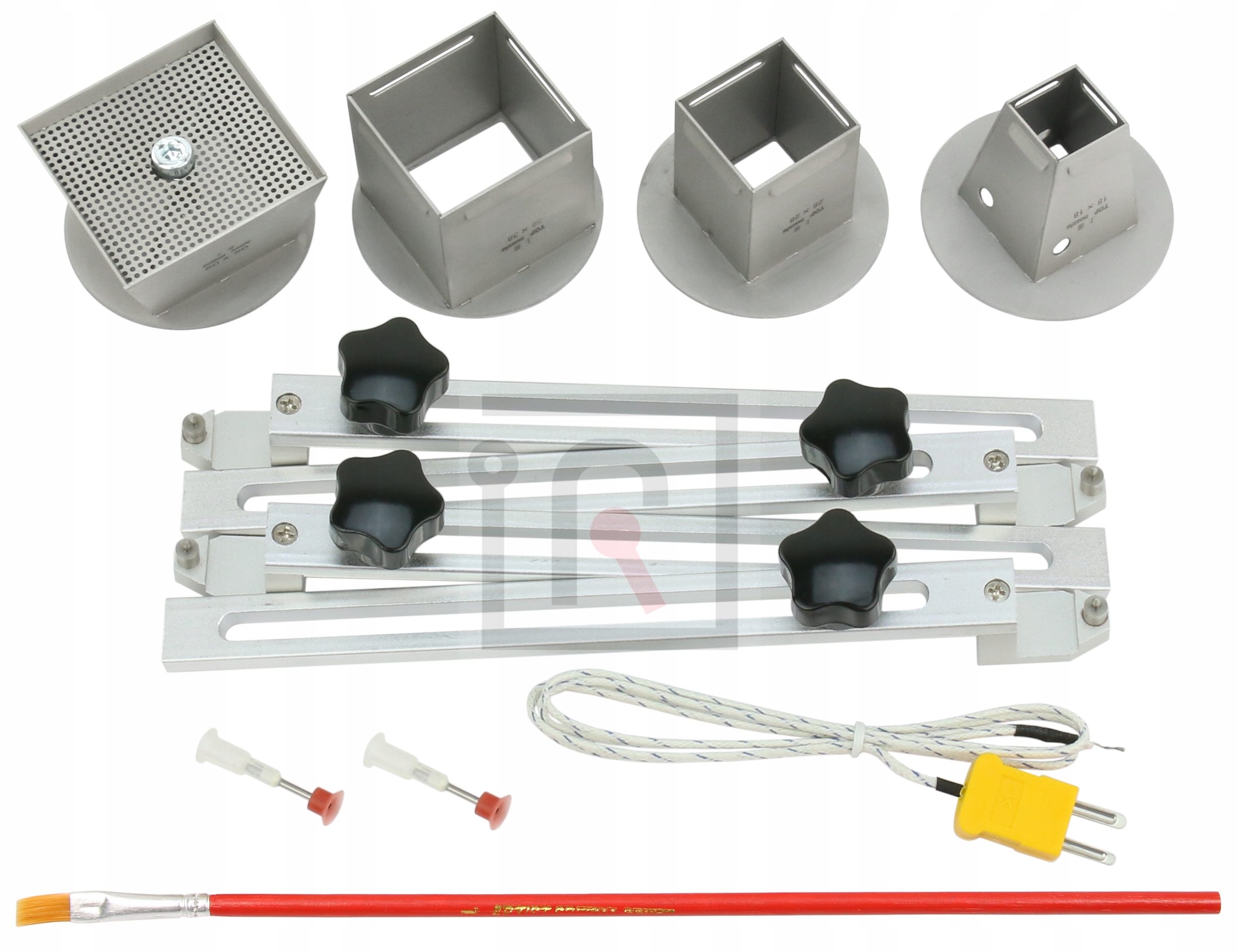

Магнитные сопла расположены в верхней и нижней частях станции для направления горячего воздуха и защиты соседних элементов. Насадки очень легко установить одной рукой. Их можно устанавливать и поворачивать под любым углом. В стандартную комплектацию производитель добавляет точные насадки 18х18, 28х28, 38х38, 50х50 мм.

В нашем предложении также есть насадки для горячего воздуха других размеров.

Кроме того, насадки имеют специальные отверстия для слива излишков вода.горячий воздух.

Станция имеет декларацию соответствия и маркировку CE.

Технические данные:

• общая мощность: 3800 Вт
• мощность верхнего нагревательного элемента горячего воздуха: 800Вт
• Мощность нижнего термовоздушного нагревательного элемента: 1200Вт
• Мощность нижнего ИК-нагревателя: 4x300Вт+600Вт (1800Вт)
• напряжение питания: переменный ток 220В/230В 50/60Гц
• датчик температуры: датчик К-типа (термопара) с точностью +/- 2С
• датчик li>
• позиционирование (держатель печатной платы): строжка V-образного типа
• мин. Размер печатной платы: 3x3 мм
• макс. Размер платы PCB/PBA: 295x280 мм.
• Размер нижнего ИК-нагревателя: 273x210 мм.
• Макс. Размер сопла горячего воздуха: 50x50 мм.
• Размеры станции: 470 (ширина) x 480 (г) x 540 мм (высота).
• Управление: 7-дюймовый цветной сенсорный экран HMI HD + контроллер ПЛК
• . li>
• li>
• защита от сверхтоков: предохранитель с характеристикой C32.
• вес нетто: 25 кг (брутто ~30 кг)

В комплект входят:

При личном получении обучение работе со станцией и процессу замены/ремонта систем BGA/SMD БЕСПЛАТНО.
