ПРОФЕССИОНАЛЬНАЯ ПАЯЛЬНАЯ СТАНЦИЯ TOUCHBGA IR6000 + HR6000 2в1 3250Вт

МОДЕЛЬ С ВЕРХНИМ ИК-НАГРЕВАТЕЛЕМ, ГОРЯЧИМ ВОЗДУХОМ И USB-ПОРТОМ

TOUCHBGA IR6000 2in1 — профессиональная станция для разборки и сборки систем BGA, SMD, uBGA, CBGA, CCGA, CSP, QFN, MLF, PGA, смонтированных с помощью свинцовая и бессвинцовая технология.

Станция используется для обслуживания материнских плат компьютеров, ноутбуков, приставок, мобильных телефонов, навигации, автомобильных модулей и контроллеров и многих других устройств, благодаря чему она занимает прочные позиции во всех электронных или GSM-сервисах.

Это идеальная станция в качестве первой машины в сервисе. Зачастую она также работает в паре с другими станциями, обеспечивая непрерывность работы и охватывая своим функционалом широкий спектр устройств, подлежащих ремонту.

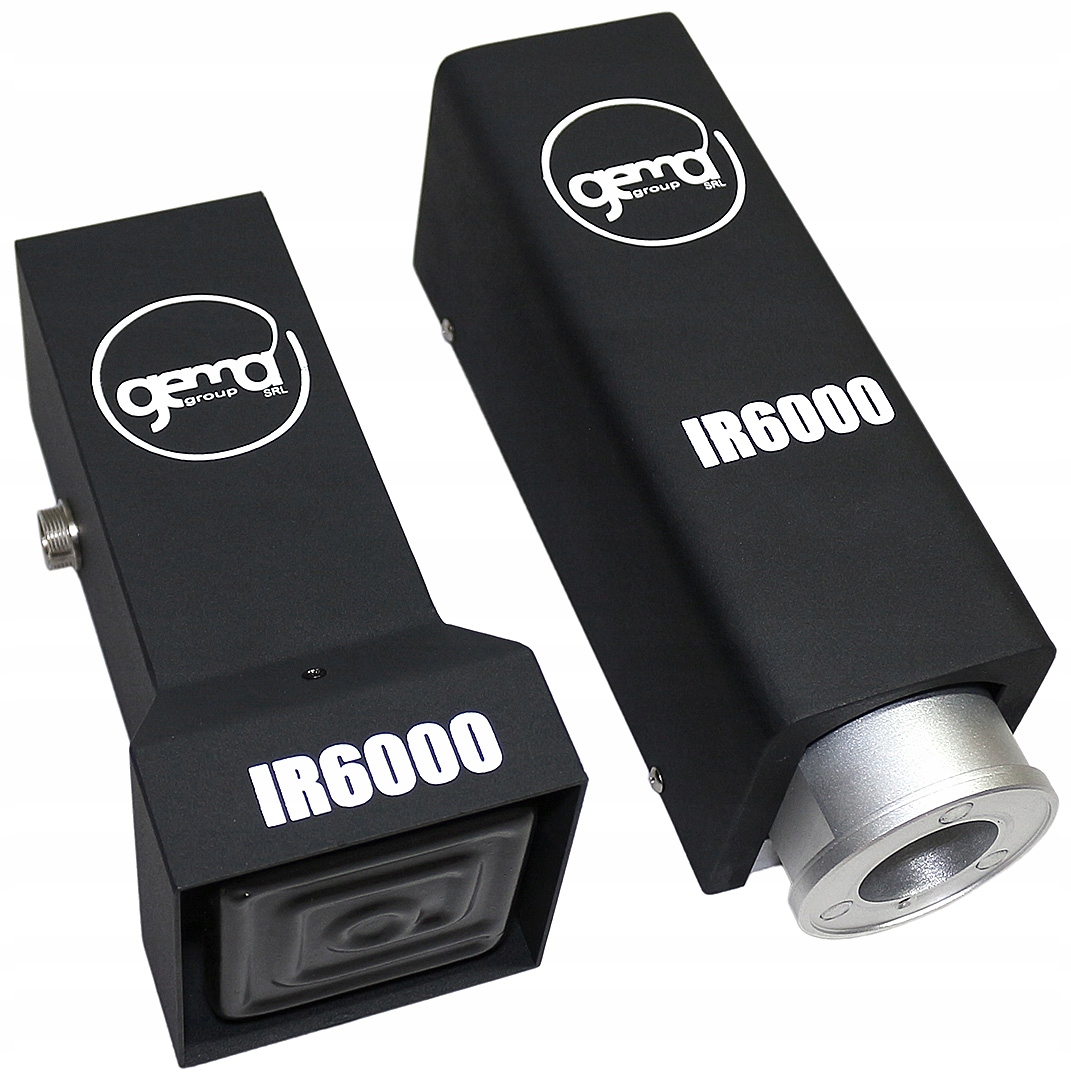

Последняя модель станции IR6000 оснащена дополнительным верхним нагревателем горячего воздуха мощностью 1000 Вт (входит в стандартную комплектацию) и USB-портом.

Общая мощность ИК-нагревателей составляет 2250Вт (нижний 1800Вт + верхний 450Вт) или 2800Вт (нижний 1800Вт ИК + верхний 1000Вт). Последний вариант особенно рекомендуется для небольших ламинатов, используемых, например, в автомобильной электронике или для деликатных и небольших моделей систем BGA.

Кроме того, последняя модель станции оснащена USB-портом, поэтому нет необходимости использовать переходники RS232-USB. Управление на уровне ПК позволяет точно управлять профилями нагрева с помощью графической визуализации на графике заданной и достигнутой температуры. На программном уровне также можно включать и выключать станцию, а также загружать или считать заданный тестируемый профиль из памяти программатора. Соответствующее программное обеспечение имеется на компакт-диске.

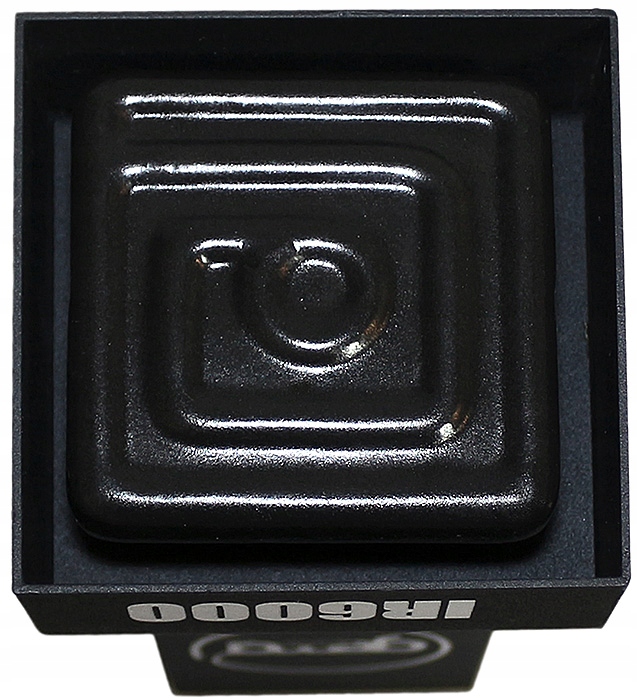

Станция IR6000 обеспечивает независимый нагрев припаиваемого элемента сверху (темный инфракрасный свет или горячий воздух) и снизу (также темный инфракрасный свет) с возможностью предварительного программирования температуры. Мы можем, например, «поместить» BGA-шарики в систему, включив только верхний нагреватель.

Температуры нижнего и верхнего нагревателей считываются на дисплеях в режиме реального времени.

Для верхнего нагревательного элемента можно запрограммировать до 10 профилей, по 8 шагов для каждого.

Каждый шаг (настройка блоков) состоит из следующих параметров:

Нижний нагреватель может иметь заранее запрограммированную температуру, которую он автоматически поддерживает при ее достижении.

Реально достигнутые температуры обеспечиваются благодаря датчикам на нагревателе (внизу) и дополнительной точной и быстродействующей термопаре (вверху), подключаемой к разъему на передней панели станции. Если подключен воздухонагреватель, он имеет встроенную термопару, а подключенный датчик температуры в передней части корпуса станции автоматически отключается.

Итак, нижний и верхний нагреватели управляются независимо, а окончание процесса пайки/распайки сигнализируется соответствующим звуковым сигналом.

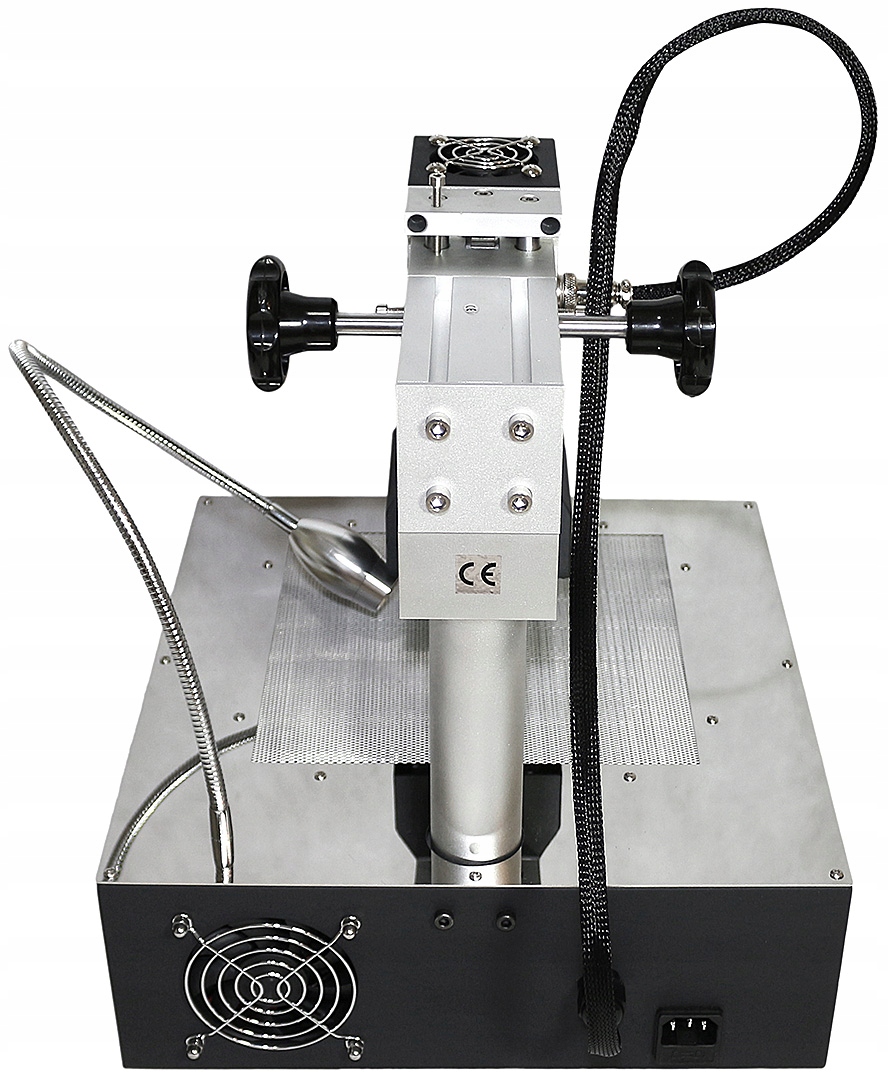

Верхний нагревательный элемент можно регулировать по вертикали и горизонтали. Платы крепятся с помощью монтажных реек, входящих в комплект.

Кроме того, станция оснащена регулируемой светодиодной подсветкой достаточной мощности для освещения рабочей зоны.

Основной держатель печатной платы оснащен V-образными пазами, что обеспечивает быструю и стабильную сборку платы и большой диапазон регулировки.

Элементы внутри станции защищены от тепла нижнего нагревателя листовым металлом толщиной 2 мм, а вентиляция всей электроники обеспечивается вентиляционными отверстиями с обеих сторон и эффективным вентилятором, работающим безостановочно после включения питание включено. Измеренная температура у программистов при достижении нижнего нагревателя 200С составила 20С!!!

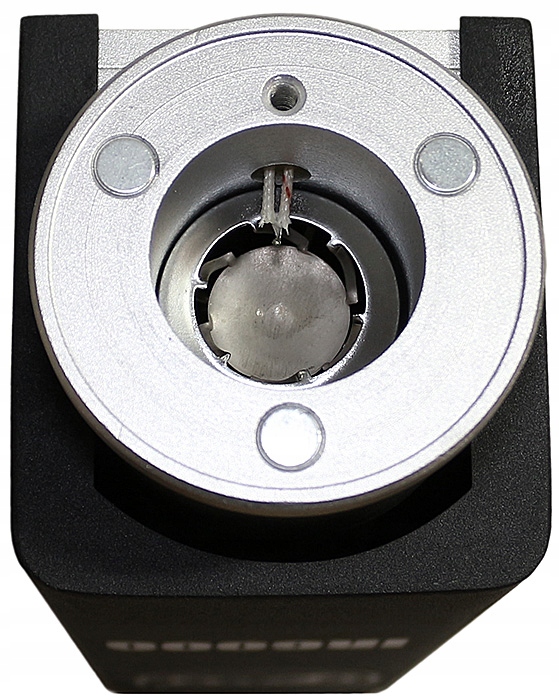

В комплект входят 3 насадки горячего воздуха с магнитным креплением.

Технические данные:

В комплект входит:

В комплект входят специальные кронштейны для печатных плат/PBA!

Возможность приобретения дополнительных опор, обеспечивающих большую стабильность печатной платы/PBA во время пайки.

По желанию Покупателя возможно программирование образцов профилей пайки в станции перед отправкой.
