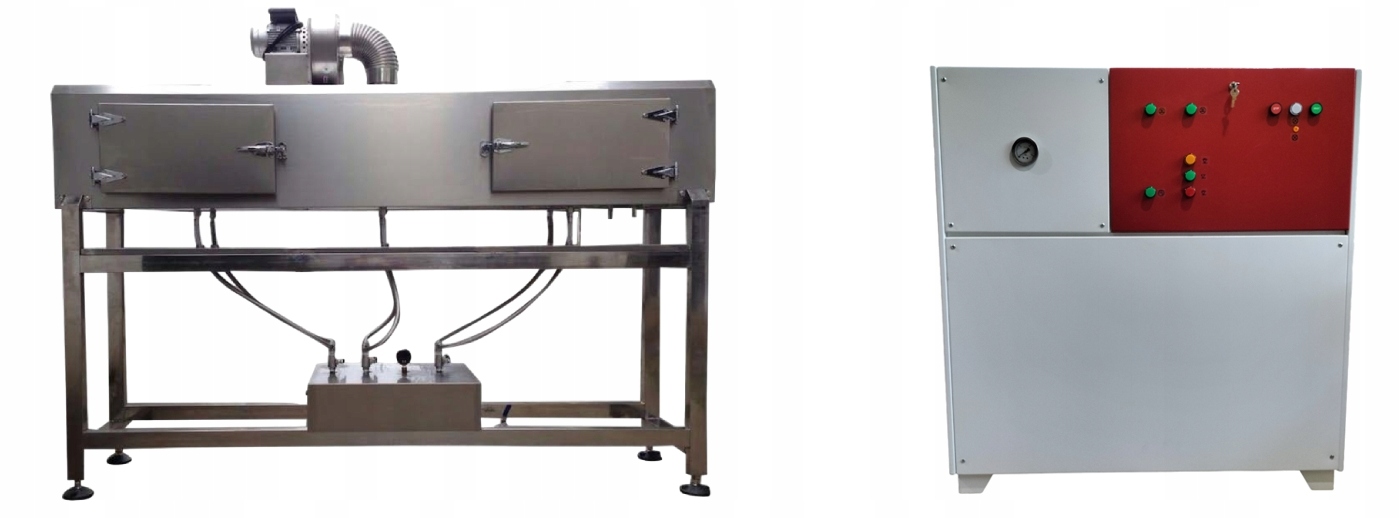

Паровой туннель BSD1535ST + парогенератор LW81C мощностью 80 кВт

В случае упаковки различной и неправильной формы, круглых бутылок, квадратных и плоских бутылок и т. д., паровой туннель обычно является единственным решением для эстетичной и быстрой усадки рукавной пленки. Туннели этого типа просты в настройке и обслуживании. Камера разделена на три регулируемых сегмента сопла. Есть возможность регулировать высоту и наклон насадок в зависимости от типа и габаритов продукта. Мощность распыления пара для каждого сегмента можно соответствующим образом регулировать для достижения идеального эффекта усадки. Машина изготовлена ​​из нержавеющей стали. Под туннелем установлен поддон из нержавеющей стали, в котором собирается вода. Затем воду следует сливать во внешнюю дренажную систему.

Конфигурация

• Монтаж, обучение и пуско-наладка по запросу
• Примерное время монтажа и обучения 1 рабочий день (8 часов).

Предложение не включает в себя соединения, шланги, системы очистки воды, фильтры, электрозащиту.

Паровой туннель BSD1535ST

Машина изготовлена ​​из нержавеющей стали SUS304 и имеет компактную конструкцию. Туннель дополнительно поддерживается пластинчатым конвейером различной длины. Управление конвейером может осуществляться с пульта, установленного в конце конвейера или опционально расположенного в удобном месте вне мокрой зоны.

Технические данные

• BSD1535ST туннель
• Электропитание (конвейер): 220,380В/50-60Гц
• Мощность: 0,37кВт
• Давление пара: 0,15-0,4 МПа< /li>
• Размеры камер/проходов: 1800 х 390 х 430 мм / В=300мм Ш=120мм
• Размеры с конвейером: ~4000мм х 400 х 450 мм
• Паровая потребность: 20-100 кг/ч
• Скорость конвейера: до 15 м/мин

Отвод пара для генератора мощностью 18–24 кВт в стандартной комплектации. Покрытый порошком. Тип выхлопа зависит от типа используемого генератора. Дополнительный экстрактор из нержавеющей стали.

Опционально, другие варианты дверей со стеклом для облегчения контроля процесса упаковки.

Пластинчатый конвейер диаметром от 2000 мм, предназначенный для туннелей BSD - возможны и другие размеры.

Промышленные парогенераторы серии LW

Короткое время нагрева до рабочего давления. Интеллектуальное управление / работа на полной или половинной мощности, в зависимости от количества потребляемого пара. Генераторы имеют сертификат соответствия CE1433, сертифицированный уполномоченным органом.

• Насос: центробежный стандарт, работа до 80°C
• Подключение воды: генератор можно подключить непосредственно к сети через водоочистную станцию ​​или через любой внешний резервуар

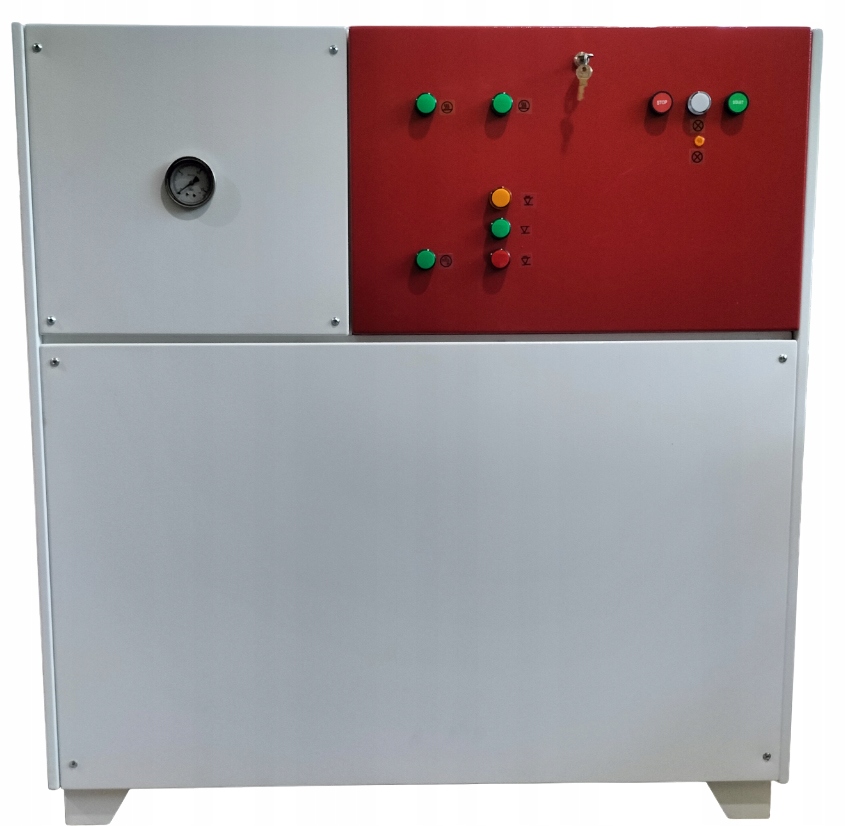

Парогенератор LW-81C

• Мощность 80 кВт КПД 100 кг/ч
• Котел из нержавеющей стали V=105л
• Рабочее давление до 6,5 бар
• Электропитание 400/230 В
• Центробежный насос Pedrollo
• Сертификация CE1433 UDT
• Порошок стальной корпус с покрытием, изготовлен из нержавеющей стали, за дополнительную плату.
• Полная автоматическая работа с трехзондовой электронной системой.
• Подача воды с жесткостью < 0,5 dH, проводимостью пресной. вода < 500 мкСм/см.
• Для генераторов LW-81C мощностью 48, 64, 80 кВт возможно исполнение с главной разъединительной коробкой с соответствующей защитой.
< /ул>

• Бойлер из нержавеющей стали: 105 литров
• Управление: Микропроцессорное управление, три датчика
• Допустимое давление. PS: 7 бар
• Регулировка давления: 1–6,6 бар
• Максимально допустимая температура TS: 180°C
• Рабочая температура: 170°C
• li>
• Температура подаваемой воды: до 80°C
• Жесткость воды: <0,1°dH
• Проводимость свежей питательной воды: <500 мкСм/см
li>
• Выход пара 64кВт, 80кВт: ½"
• Подключение воды: ½"
• Выход для продувки: ¾
• Выход для продувки: ½"
• Стандартное (опреснение и удаление шлама): ручное управление.
• Электропитание: 400/230 Гц.

* Фактическая эффективность может быть ниже или выше, это зависит от размера продукта, конструкции упаковки, типа и материала упаковки, потребления пара в зависимости от настроек форсунки и конвейера. скорость.
