ОСВЕЩЕНИЕ ПУТИ К ВАШЕМУ ДОМУ С ДИСТАНЦИОННОГО УПРАВЛЕНИЯ - ВОЗВРАЩЕНИЕ ДОМОЙ

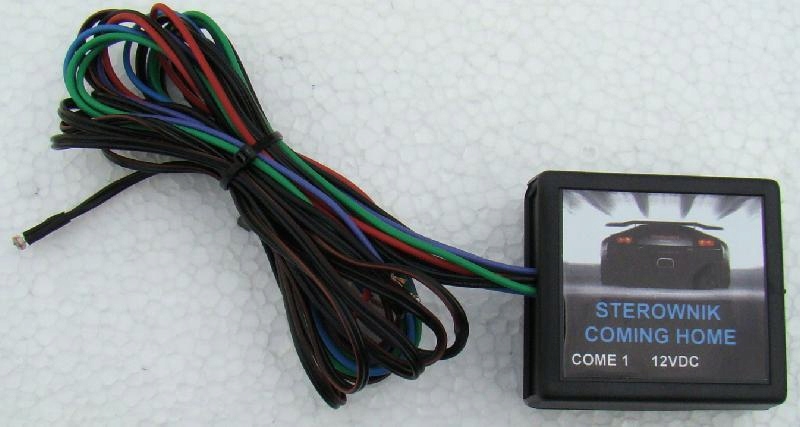

МОДУЛЬ «COMING HOME» С ДАТЧИКОМ СВЕТА - COME 1

.

.

Модуль поможет нам ориентироваться в темноте с помощью автомобильных фонарей, которые включаются автоматически при открытии или закрытии автомобиля с помощью пульта дистанционного управления и выключаются через установленное время.

.

Это помогает во многих ситуациях, например. освещение пути к/от машины перед домом, обнаружение машины на стоянке или отпугивание вора. Модуль оснащен датчиком освещенности, поэтому свет будет включаться только в сумерках. Затем просто нажмите кнопку центрального замка.

Модуль можно подключить к любому освещению, которое необходимо активировать, например:

- ближний свет

-дальний свет

- для галогенов

- для дневных ходовых огней

- для светодиодов

- для фонарей заднего хода

.

Модуль предназначен для автомобилей с установкой 12В. В модуле реализована функция «Возвращение домой».

Функция освещения «Coming Home». Эта функция, также известная под другими названиями, представляет собой функцию, позволяющую освещать пространство перед автомобилем или вокруг него после выключения двигателя.

.

Полезно, например, когда мы хотим осветить путь от машины до дома или наоборот.

.

Мы использовать существующее или дополнительное освещение автомобиля, часто используя так называемые передние фонари. "галогены".

Модуль имеет 2 нормально разомкнутых релейных выхода, что позволяет управлять лампой как с «плюса», так и с «минуса». Время активации этой функции может быть установлено пользователем с помощью потенциометра TIME в диапазоне примерно от 5 до 40 секунд. Потенциометр доступен после отвинчивания крышки модуля.

Эту функцию можно активировать при выключенном зажигании, подав импульс +12В на черный провод с красной полосой или подав массу (-12В) на черный провод (это двойной плоский провод). Вы можете использовать оба метода для запуска этой функции.

.

Подключение зависит только от пользователя, можно, например, активировать миганием дальнего света фар (плюс вызов), подключить к актуатору центрального замка - тогда функция будет активироваться автоматически при закрывании и/или открываем машину.

.

Вы также можете запустить его с помощью любой кнопки или пульта, используя дополнительный свободный канал управления. Импульс запуска не должен быть короче 0,7-1 секунды. Если импульс короче, то модуль не включится или будет включаться на меньшее время, чем заданное

.

Если во время обратного отсчета функция срабатывает повторно, время отсчитывается заново, т.е. с момента окончания импульса срабатывания. Если зажигание включается во время работы функции, функция автоматически отключается. Модуль также имеет внешний датчик освещенности. Функция активируется только в том случае, если освещение слабее порога, установленного потенциометром «ФОТО». Кроме того, если освещение станет ярче во время работы функции, функция будет автоматически отключена.

Установка и подключение.

Модуль следует устанавливать в сухом месте, вдали от нагревающихся элементов, желательно в салоне автомобиля кабелями вниз.

.

В модуле 9 проводов, которые мы подключаем:

– черный: земля (-12 В)

– красный: +12 В за предохранителем на 10 А постоянно.

– синий: +12 В за зажиганием

– черный (плоский): запуск функции импульсом -12 В

– черный с красной полосой (плоский): запуск функции импульсом +12В

– 2 фиолетовых: выход реле № 1 замкнут

– 2xзеленый: выход реле № 2

Также к контроллеру имеется дополнительный кабель с датчиком освещенности на кабеле:

Установите датчик освещенности внутри автомобиля так, чтобы внешний свет падал на него спереди, например, на приборную панель. Датчик освещенности имеет диаметр около 5 мм, поэтому его можно установить незаметно.

Схема установки показана ниже:

Модуль совершенно новый.

.

Технические данные:

– модуль питание 12В постоянного тока (допускается 11-15В постоянного тока)

– ток потребления в работе до 100мА

– ток потребления в режиме ожидания ниже 10мА

– макс. нагрузка нормально открытых выходов (2 фиолетовых и 2 зеленых): 2х5А

– рабочая температура от -20 до +35С

– размеры контроллера 6,8*6,3 см, толщина 3 см
