Осциллограф VOLTCRAFT DSO-5072H, 70 МГц, 2-канальный, 1 Гвыб/с, 40 Мвыб/с, 8 бит

Производитель: VOLTCRAFT / Номер продукта: 2267610 / Вес изделия: 3,36кг / EAN: 4064161079554

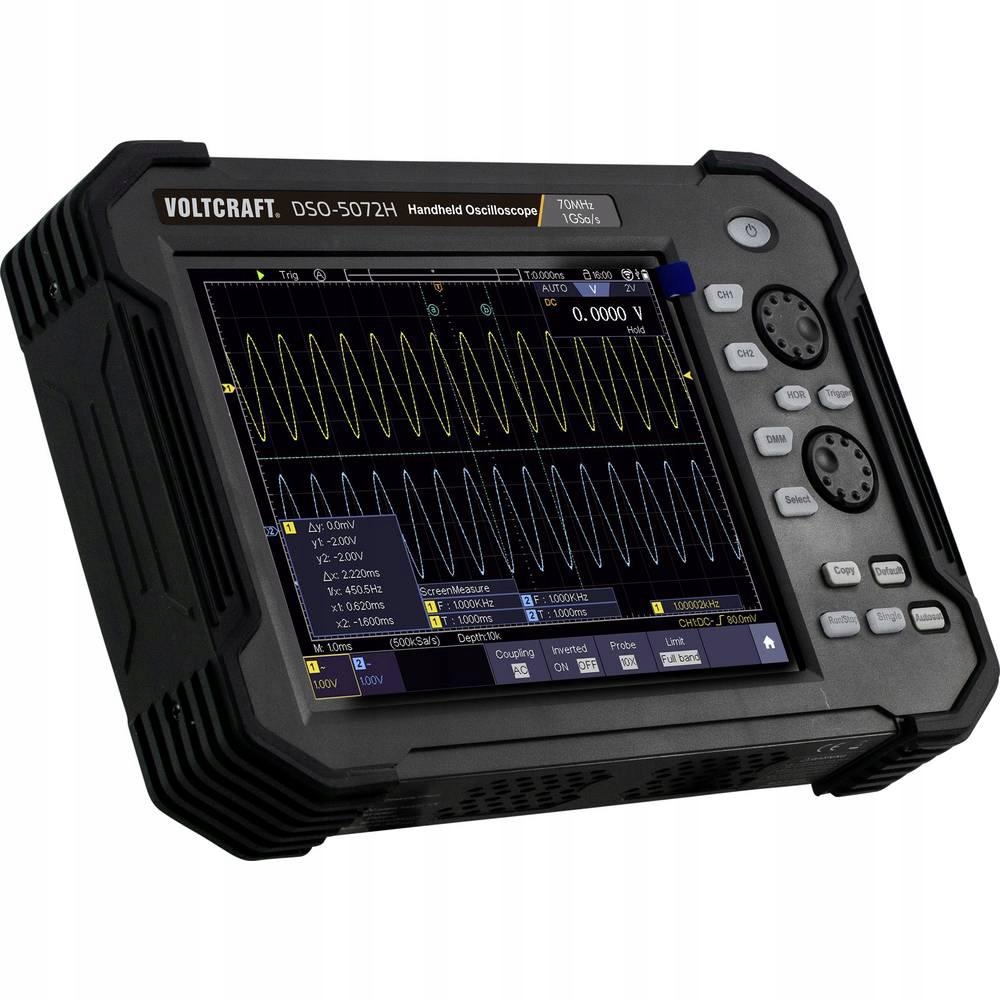

Портативный цифровой осциллограф Voltcraft DSO-5072H

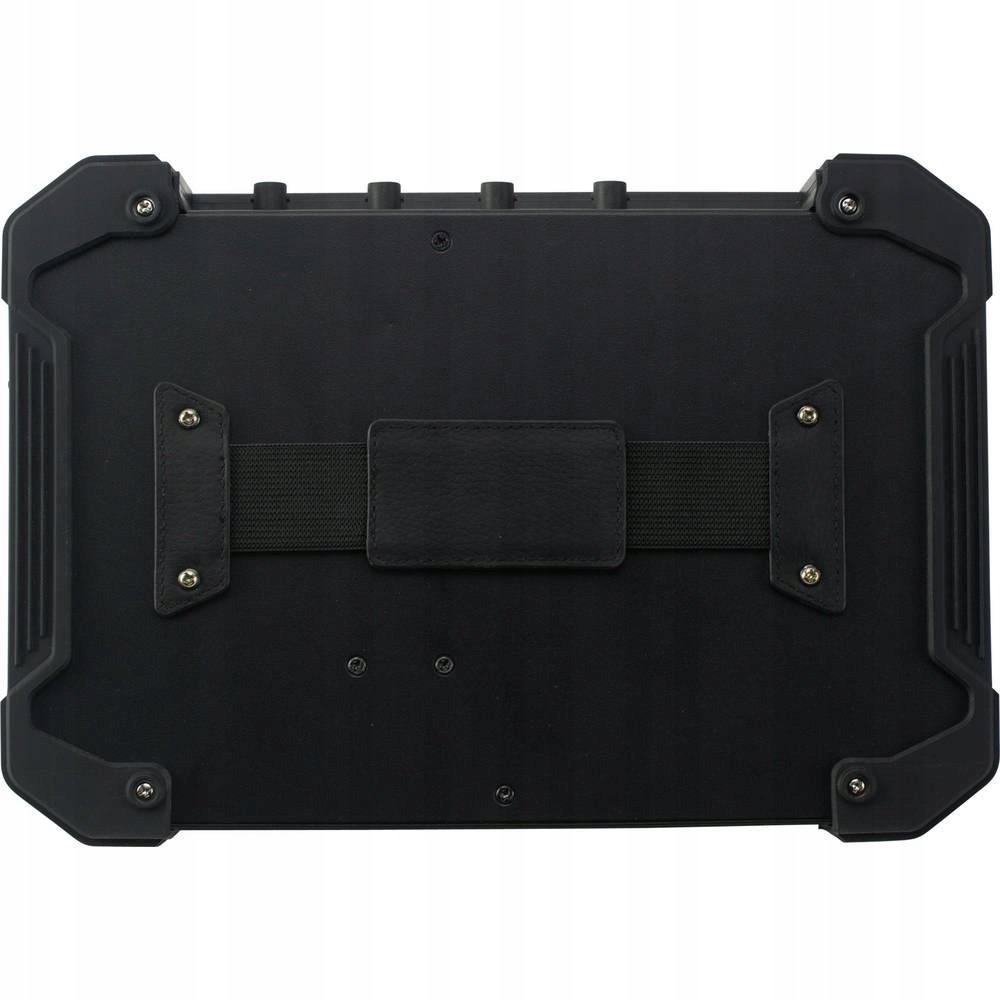

Идеален для мобильного использования. Компактный цифровой портативный осциллограф Voltcraft оснащен ремнем для переноски, поэтому его можно практично и гибко использовать в самых разных условиях. Являясь постоянным измерителем напряжения весом 1,7 кг, он имеет 2 канала с полосой пропускания 70 МГц и может записывать измерения до 40 минут. Измерение проводится при низком уровне фонового шума, а результаты отображаются на 8-дюймовом цветном сенсорном ЖК-экране с разрешением 800 х 600 пикселей. Максимальная скорость выборки окуляра составляет до 1 Гвыб./с, а различные регулируемые измерительные наконечники, входящие в комплект поставки, обеспечивают гибкость и вариативность измерений. В комплект также входит внешний модуль питания и USB-кабель, с помощью которого данные измерений можно быстро передать на компьютер. Отображение амплитуд в реальном времени на компьютере так же осуществимо, как и несколько типов триггеров и интерфейсов.

Особенные возможности

• Пропускная способность 70 МГц, 2 канала
• Частота дискретизации: 1 Гвыб/с
• Запись в течение 40 минут
• 8-дюймовый сенсорный ЖК-экран с разрешением 800 x 600 пикселей)
• 8-битное вертикальное разрешение АЦП
• Поддержка SPI/I2C/декодирование RS232 / CAN
• Частота обновления волны 45000 осциллограмм в секунду/с

Характеристики

• жирный шрифт Технические данные: /bold
• Пропускная способность: 70 МГц
• Максимальная частота дискретизации: 1 Гвыб/с
• Разрешение по вертикали: 8 бит.
• Длина записи: 40 метров.
• Скорость обновления графика: 45 000 осциллограмм/с.
• Масштаб по горизонтали: 2 нс/дел. – 1000 с/. div, шаги 1-2-5
• Время всплытия: 2 / = 5нс
• Каналы: 2
• Дисплей: 8-дюймовый цветной сенсорный ЖК-экран, 800x600 пикселей.
• Входное сопротивление: 1 МОм ± 2 %, параллельно с 15 пФ ± 5 пФ.
• жирный шрифт Стандартный данные: /bold
• Рабочая температура и влажность: от 0° до 40°C при 4/ 90 % относительной влажности, без конденсации
• Температура и влажность хранения: от -20° до 60°C при 5 / 90% относительной влажности.
• Размеры: 270 x 191 x 48 мм.
• li>
• Вес: 1,7 кг

Технические данные

• Частота дискретизации на канал: 1 Гвыб/с
• Длина изделия: 270 мм
• Глубина памяти на канал: 40 Мбайт

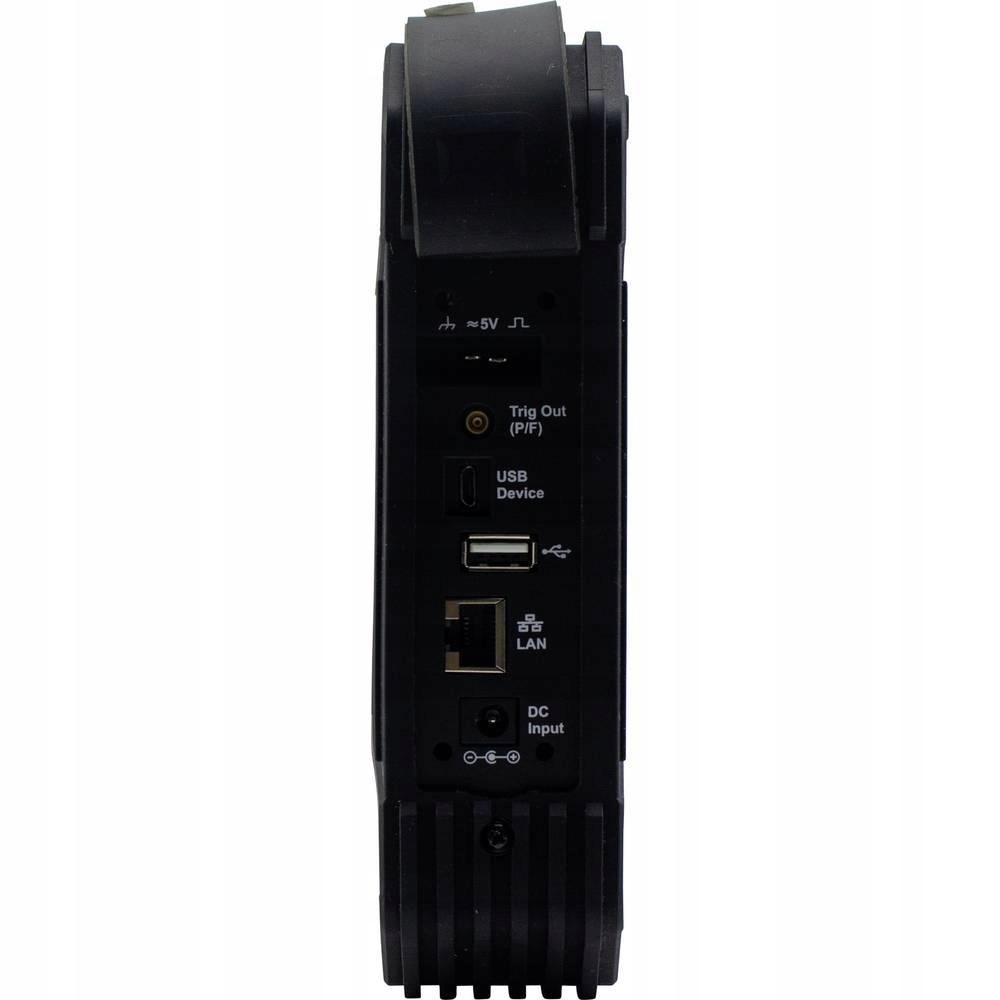

• Интерфейсы (компоненты): LAN, 1 устройство USB 2.0, 1 хост USB 2.0
• Калибровка: Заводская (без сертификата)
• Каналы: 2-канальные
• Категория измерения: CAT II
• Максимальное количество аналоговых входов: 2
• Максимальное количество цифровых входов: 0
• Кажущееся входное сопротивление: 1 МОм±2%
• Полоса пропускания: 70 МГц
• Разрешение (методика измерения): 8 Бит
• Характеристики осциллографа: цифровой (DSO), портативное устройство, функции мультиметра
• Ширина изделия: 48 мм
• Вес: 1,7 кг
• Размер экрана: 8 дюймов (20,32 см)
• Высота изделия: 191 мм

Комплект поставки

• Цифровой осциллограф
• Сетевой кабель
• Источник питания
• USB-кабель
• 2 управляющих контакта
• Отвертка для калибровки датчика
• BNC-SAM
• Испытательный провод (черный и красный)
• Внеш. модуль питания
• Подставка для устройства с держателем
• Программное обеспечение + руководство на английском языке на компакт-диске
• Краткое руководство пользователя
• Информационная карточка с указаниями по безопасности
• Краткое руководство пользователя
• Информационная карточка с указаниями по безопасности
• ли>
