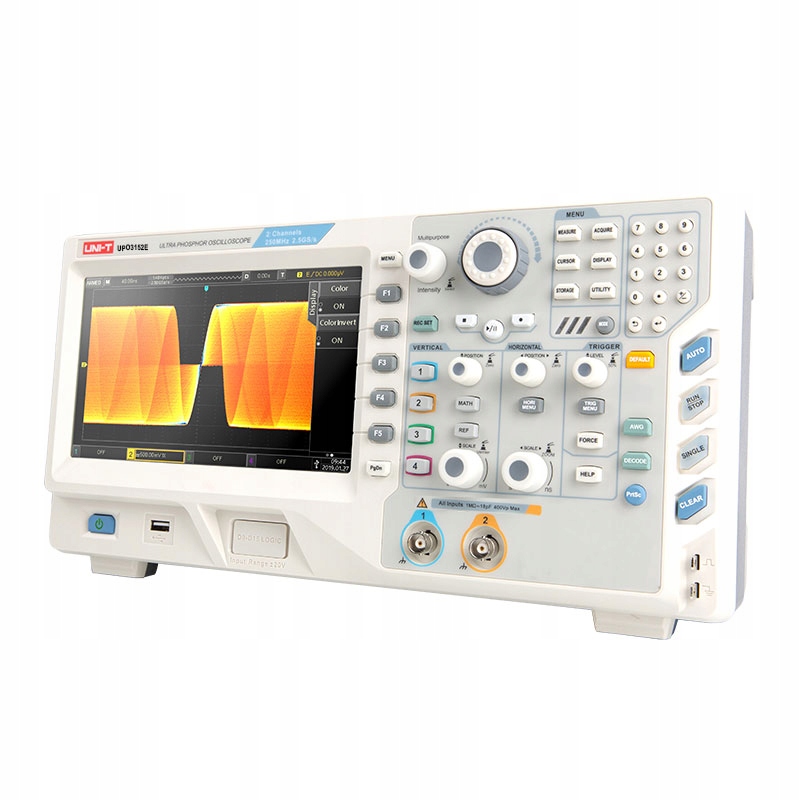

Осциллограф UPO3152E с ультралюминофором 2 x 150 МГц

UPO3152E — двухканальный цифровой осциллограф производства Uni-t. Осциллограф UPO3152E оснащен технологией отображения Ultra Phosphor, обеспечивающей до 256 уровней яркости дисплея, что является отсылкой к аналоговым осциллографам (люминофорным). Каждый входной канал осциллографа имеет полосу пропускания 150 МГц. Частота дискретизации преобразователя до 2,5 Гвыб/с, длина записи в памяти до 70 млн выборок, очень высокая частота обновления до 200 000 сигналов в секунду удовлетворят требования самых требовательных пользователей.

Цифровой осциллограф серии UPO3000E — еще один лучший в своем классе прибор от UNI-T, предлагающий непревзойденный набор функций и ценность. Он предоставляет клиентам расширенные функции запуска, большого дисплея и декодирования. Эта серия представляет собой быстрый и универсальный осциллограф, охватывающий частоты до 250 МГц, 2 канала и широкий диапазон вертикальной развертки (1 мВ/дел–20 В/дел), обеспечивающий чрезвычайно низкий уровень шума и помогающий захватывать сигналы меньшего размера. Максимальная частота дискретизации 2,5 Гвыб./с и стандартная глубина памяти 70 Мбит в сочетании с удобным интерфейсом и 8-дюймовым дисплеем WVGA позволяют осциллографу превосходить конкурентов в широком спектре настольных и полевых приложений.

Видеопрезентация продукта: https://youtu.be/oHqQ3E2tfp4

Высокая частота обновления сигнала

Скорость захвата сигнала до 200 000 осциллограмм в секунду, что значительно улучшает полюс захвата. Возможность низкой вероятности событий позволяет более интуитивно наблюдать джиттер сигнала и помехи, Эффект флуоресцентного дисплея с 256 уровнями серого и цветовая разница, видны изменения формы сигнала.

Широкий набор функций автоматического измерения.

Поддерживает 34 вида функций автоматического измерения параметров.

Поддерживает функции масштабирования, математических вычислений, статистики и расширенных вычислений.

Независимая временная развертка и несколько функций запуска

Богатая функция запуска для соответствия большему количеству условий испытаний, а временная развертка каждого канала настраивается независимо, что удобно для пользователей. одновременно наблюдать четыре сигнала с большой разницей частот.

Быстрая цифровая клавиатура и уникальный 4-оконный дисплей

Ze Он оснащен быстрой цифровой клавиатурой для быстрого и эффективного ввода необходимых данных, а также имеет независимый 4-оконный дисплей для обеспечить более эффективное взаимодействие с пользователем.

Поддержка декодирования шины: I²C, SPI (только четыре канала), USB, CAN.

опционально: RS232/UART.

До 100 000 кадров записи сигнала, регистрация изменений формы сигнала,

удобно воспроизводить форму сигнала и анализировать неисправность

Технические данные:

• Цифровой осциллограф UPO3152E фирмы Uni-t
• UPO3152E Блок два -канал осциллографа цифровой
• два входных канала: CH1 CH2
• полоса пропускания входных каналов: 150МГц
• АЦП в реальном времени: 2,5 Гвыб/с

  ▶ 2, 5 Гвыб. /с — использование 1 канала

  ▶ 1,25 Гвыб/с — использование двух каналов

• длина записи в памяти: 70Mpts = 70 миллионов точек
• вертикальное разрешение аналого-цифрового преобразователя: 8 бит
• чувствительность по напряжению от 1мВ/дел до 10 В/дел
• Скорость захвата сигнала: до 200 000 осциллограмм/с
• независимая база для каждого канала Ch1 Ch2 Ch3 Ch4

  ▶ возможность установки индивидуальной временной развертки на каждом канале

  например: Ch1 ​​20мс/Ch2 200мкс/Ch3 20мкс/Ch4 2мкс

  ▶ возможность разделения экрана на 4 отдельные части

• Дисплей осциллографа:

  ▶ большой 8-дюймовый дисплей

  ▶ Разрешение дисплея: 800x480

  ▶ TFT-экран с 16 млн. цветов и 24 битами

  ▶ поддерживает 256-уровневую шкалу интенсивности сигнала

  в моноцветном режиме ~ аналогия люминофору, как в аналоговых осциллографах

• математические операции
• Спектральный анализ БПФ
• обширная система запуска

  более 14 типов запуска:

  Перепад, Ширина импульса, Видео, Наклон, сверхурочная работа, окно, шаблон, интервал, под усилителем, UART, LIN, CAN, SPI, IIC I2C

• возможность запуск по цифровым сигналам - последовательные шины
• курсорные измерения
• автоматические измерения: измерение 34 параметров
• сохранение и чтение сигналов в файлы *.csv
• Функция Pass/Fail
• Функция автоматического масштабирования – так называемая Функция АВТО – самонастройка – настройка параметров осциллографа
• Встроенные интерфейсы связи:

  ▶ USB Host – связь с компьютером

  ▶ USB Устройство — поддержка флэш-накопителей

  ▶ LAN

  ▶ VGA

• Программное обеспечение для ПК с ОС Windows
• Поддержка команд дистанционного управления SCPI

• Поддержка команд дистанционного управления SCPI

• li>
• декодирование шины последовательный порт: RS232, UART, I2C, SPI, LIN, CAN

Таблицу с подробными техническими параметрами можно найти во вложении во вкладке «Дополнительная информация» внизу аукциона.

В комплект входят:

• Осциллограф UPO3152E.
• Щуп осциллографа с переключаемым делителем напряжения х1/х10 - 2 шт.
• кабель питания — 1 шт.
• Кабель USB — 1 шт.
• Диск с ПО — 1 шт.
