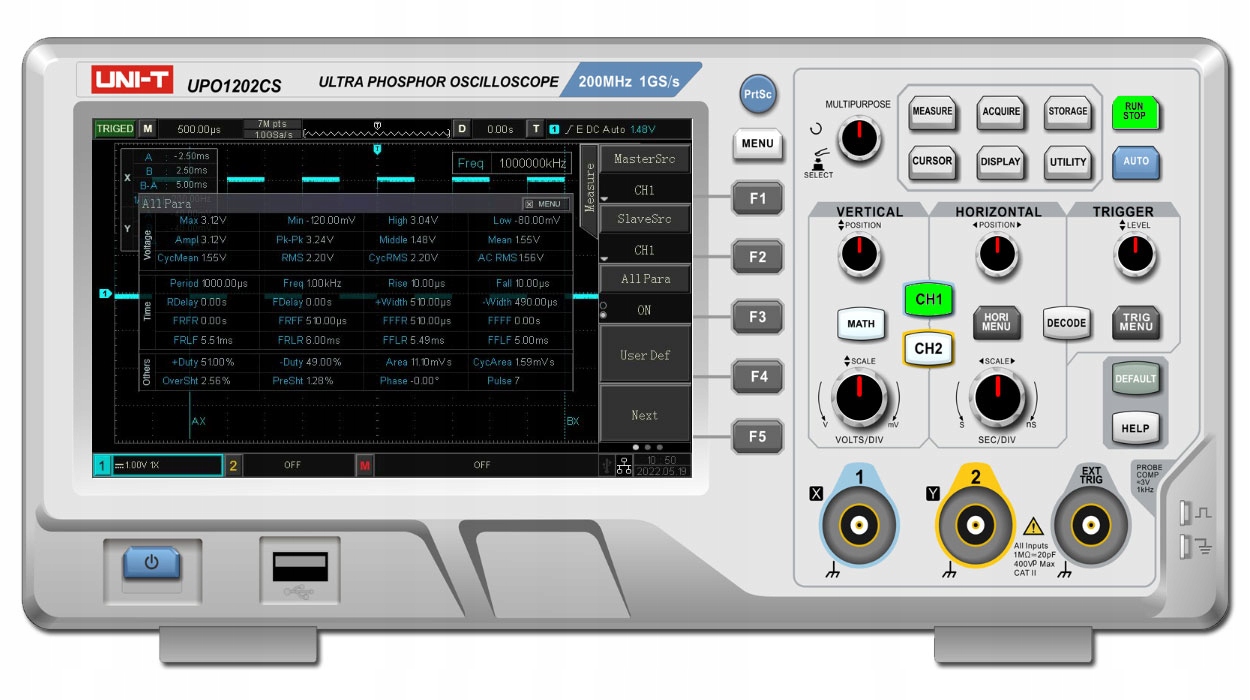

Цифровой осциллограф UPO1102CS 2x100 МГц

Новая серия цифровых осциллографов UPO1000CS компании Unit предлагает высокие технические параметры и множество инновационных функций, облегчающих работу с осциллографом при выполнении измерений.

Видеопрезентация продукта:

https://youtu.be/2nenRmwAVxw

Серия UPO1000CS — это многофункциональный и экономичный цифровой осциллограф с люминофором. Его можно широко использовать в области электронного и электрического проектирования, отладки, образования и промышленного дизайна. В серии UPO1000CS используется технология параллельной цифровой обработки сигналов, которая значительно повышает скорость обработки данных и скорость захвата сигналов. Оригинальная технология Ultra Phosphor может представлять совокупный эффект исследуемого сигнала в виде многослойного свечения. По сравнению с традиционными цифровыми осциллографами с памятью надежность цифровых люминофорных осциллографов позволяет предоставлять трехмерные данные о форме сигнала, амплитуде, времени и интенсивности сигнала. Технология Fast Acquire позволяет точно фиксировать необычные события, такие как видео, дрожание, шум и слабые сигналы.

технические данные:

• цифровой осциллограф UPO1102CS производства Unit
• полоса пропускания: 100 МГц
• выборка данных в реальном времени 1 Гвыб/с (в реальном времени)

  ► длина записи в памяти: 56 млн точек

  < /li>
• частота обновления волны: до 500 000 осциллограмм в секунду
• технология цифрового люминофора UPO – ультралюминофорный осциллограф

  ► поддерживает интенсивность 256 уровней классификации или отображение цветовой температуры

В комплект входят:

• Осциллограф UPO1102CS
• Щуп осциллографа UP-P04 100 МГц — 2 шт.
• Кабель питания
• USB-кабель
• оригинальная коробка

Управление осциллографом по сети

Цифровые осциллографы UPO1000CS можно подключить и удаленно управлять ими через веб-сайт. Управление через ПК или мобильный телефон. Управление через сайт исключает необходимость установки локальных программ, экономя место и время пользователя.

Анализ БПФ с 64 000 точек выборки

Осциллографы серии UPO1000CS имеют 64 000 точек выборки БПФ. Вы также можете установить практические функции анализа спектра, такие как диапазон частот, режим обнаружения и маркировка спектра. Анализировать сигнал в частотной области удобно на осциллографе.

Отдельные развертки для каждого канала CH1 и CH2

Серия цифровых осциллографов UPO1000CS позволяет устанавливать разные значения развертки для каждого входного канала. Эта функция позволяет одновременно наблюдать две формы сигналов с разными значениями частоты. Сигналы с разными значениями тактовой частоты и большой разницей частот также могут стабильно отображать форму сигнала на экране, что удобно для клиентов для анализа параметров формы сигнала.

Запуск и декодирование последовательной шины

Инновационное аппаратное декодирование реализует декодирование в реальном времени. Скорость декодирования глубокой памяти 56Mpts реализует уровень миллисекунд, что решает проблему длительного времени ожидания для просмотра декодированных данных. Декодирование не влияет на частоту обновления сигнала, а форма сигнала имеет эффект цифрового флуоресцентного дисплея. Список событий может отображать декодированные данные из глубокой памяти и время пакета. Эти улучшенные технологии помогут вам лучше протестировать последовательную шину.

Длина записи в памяти 56 Мбит

Осциллографы серии UPO1000CS обеспечивают 56 миллионов точек выборки на канал. Это позволяет осциллографу поддерживать высокую частоту дискретизации в более широком диапазоне времени, принимая во внимание полноту и детализацию сигнала, что значительно улучшает способность захвата аномальных сигналов.

Очень высокая частота обновления сигнала — до 500 000 осциллограмм в секунду.

В серии UPO1000CS используется инновационная технология параллельной цифровой обработки сигналов. У него очень высокий уровень захвата среди аналогов. Эффективно снижает потери сигнала и помогает лучше улавливать аномальные сигналы.

500 000 осциллограмм/с = 500 000 сигналов в секунду = 500 000 сигналов в секунду

Ultra Phosphor — цифровой люминофор — 256 уровней интенсивности светового сигнала

Осциллограф UPO1000CS оснащен технологией отображения Ultra Phosphor, позволяющей легко получить дополнительную информацию о форме сигнала и подробную информацию о нем. наблюдение. Метод Ultra Phospor аналогичен отображению сигналов в аналоговых осциллографах и может рассматриваться как функция цифрового люминофора. Форма сигнала на осциллографе может иметь до 256 уровней интенсивности. У нас также есть возможность отображения цветов: изменение уровня интенсивности для отображения цветовой температуры. Чем чаще появляется сигнал, тем теплее цвет.
