Осцилограф Propa oscyloskopowa LYM-YB00095

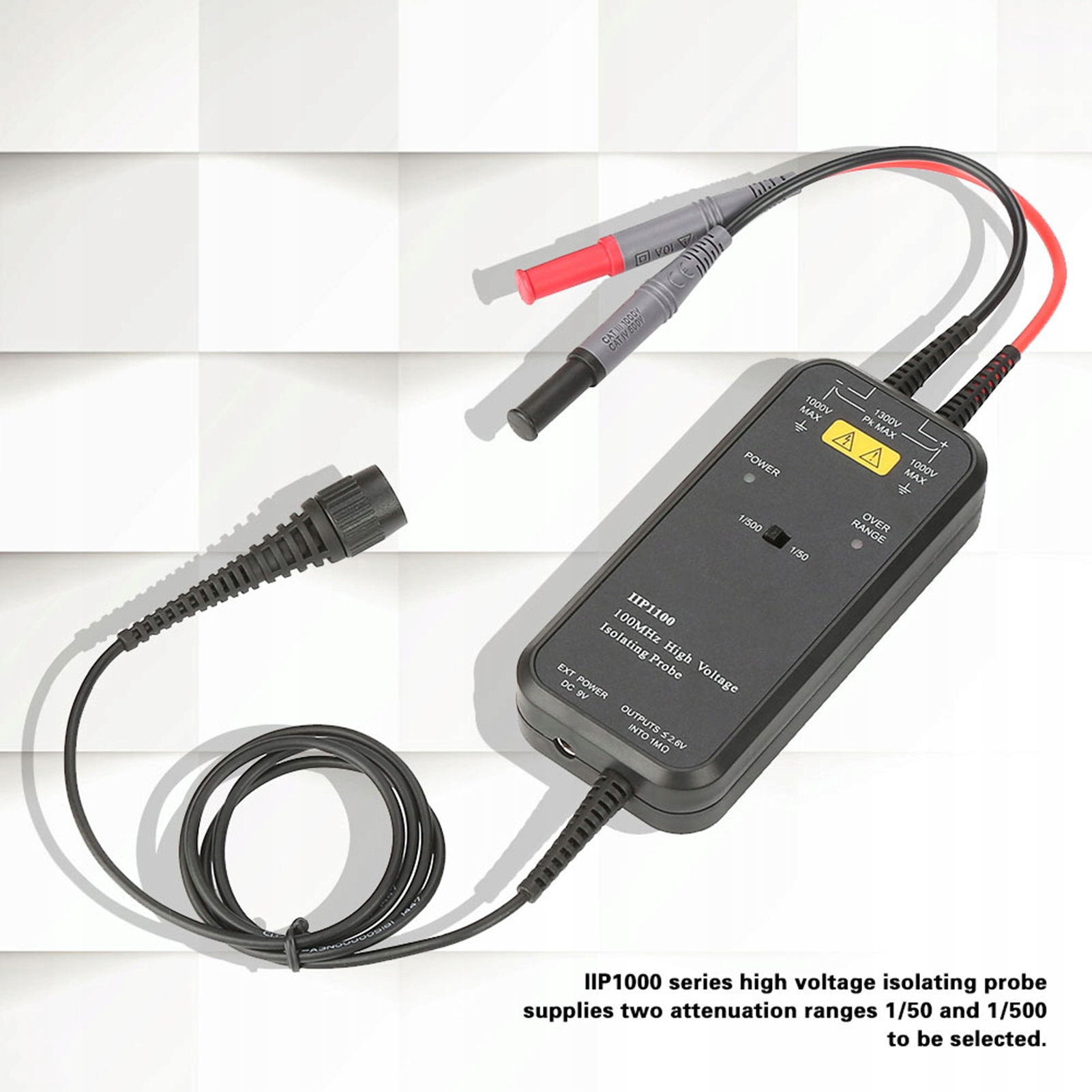

В высоковольтном изолирующем пробнике серии IIP1000 используется режим дифференциального входа. Он используется в местах, где необходимо измерить или изолировать высокое напряжение от земли. Особенности: Высоковольтный изолирующий пробник серии IIP1000 обеспечивает два выбираемых диапазона затухания: 1/50 и 1/500. Максимальное измеряемое дифференциальное напряжение составляет 130 В (постоянный ток + пиковый переменный ток) и 1300 В (постоянный ток + пиковый переменный ток) соответственно. Изолирующий зонд высокого напряжения серии IIP1000 имеет функцию сигнализации превышения диапазона. Об этом сигнализирует красный светодиод. Изолирующий зонд высокого напряжения серии IIP1000 небольшой и прочный. Он имеет очень высокую стабильность, надежность и точность. Широкое применение: измерение без подключения к земле, измерение высокого напряжения или сильного тока, проектирование импульсного источника питания, проектирование преобразователя мощности, инвертора переменного тока и ИБП, проектирование преобразователя, проектирование электронного балласта, проектирование привода электродвигателя, проектирование ЭЛТ-дисплея, электрические и электронные эксперименты. Спецификация: Электрические характеристики Модель IIP1100 Напряжение переменного тока 100–240 В Вилка стандарта США Полоса пропускания (-3 дБ) 100 МГц Время нарастания 3,5 нс Точность -0,02 Затухание 1/50, 1/500 Входное сопротивление Между каждым входом и землей: 4 МОм Между входами: 8 МОм Входная емкость между каждый вход и земля: 7 пФ Между входами: 3,5 пФ Максимальное измеряемое 1/50: 130 В (постоянный ток + пиковое значение переменного тока) дифференциальное напряжение 1/500: 1300 В (постоянный ток + пиковое значение переменного тока) Максимальное входное напряжение 1000 В (среднеквадратичное значение), напряжение на землю CATIA 600 В (действующее значение), CATIII Шум 1/50: ≤ 1,5 мВ (среднеквадратичное значение) 1/500: ≤ 1 мВ (среднеквадратичное значение) Линейность -0,01 Время задержки 20 нс + - 1 нс CMRR DC: ≥80 дБ 100 Гц: ≥ 60 дБ 1 МГц: ≥ 50 дБ Дифференциальное перенапряжение 1/50: обнаружение уровень 140 В +- 4 В (пиковый постоянный + переменный ток) 1/500: 1400 В + - 40 В (пиковый постоянный + переменный ток) Выход источника питания переменного тока 9 В постоянного тока, 1000 мА Вход источника питания переменного тока 100–240 В переменного тока, 50–60 Гц, типичное значение механические характеристики IIP1025/IIP1050 длина входного кабеля: 60 см; IIP1100: выходная длина 90 см, зажимы типа «крокодил» 85x40x13 (мм) Плинейные зажимы 160x45x13 (мм) корпус зонда 120x55x24 (мм) вес около 614 г/21,7 унции Влажность при хранении 90% относительной влажности Высота над уровнем моря 3000 м Высота над уровнем моря 12 000 м Комплектация: 1 шт. Щуп изоляции напряжения 1 адаптер питания 1 красный зажим «крокодил» 1 черный зажим «крокодил» 1 красный зажим-щипец 1 черный зажим-щипок Примечание: Обратите внимание, если вам нужен переходник. 1. Высоковольтный изоляционный пробник серии IIP1000 обеспечивает два диапазона затухания: 1/50 и 1/500 на выбор. 2. Максимальное измеряемое дифференциальное напряжение составляет 130 В (пиковый постоянный + переменный ток) и 1300 В (пиковый постоянный + переменный ток) соответственно. 3. Изолирующий пробник IIP1000. Серия высокого напряжения имеет функцию сигнализации превышения диапазона. Об этом сигнализирует красный светодиод. 4. Высоковольтный изолирующий зонд серии IIP1000 небольшой и прочный. Он обладает очень высокой стабильностью, надежностью и точностью. 5. Широкое применение: измерение без подключения к земле, измерение высокого напряжения или сильного электрического тока и т. д.
