Осцилограф MPO6104D 4 x 100 МГц з анальним генератором

Код: 13575844838
Как заказать
45328 грн
Цена указана с доставкой в Украину
Товар есть в наличии
КАК ЭКОНОМИТЬ НА ДОСТАВКЕ?
Заказывайте большое количество товаров у этого продавца
ВСЕ ТОВАРЫ ПРОДАВЦА №13165540
Информация
  • Время доставки: 7-10 дней
  • Состояние товара: новый
  • Доступное количество: 5

Заказывая «Осцилограф MPO6104D 4 x 100 МГц з анальним генератором», вы можете быть уверены, что данное изделие из каталога «Осциллографы» вы получите через 5-7 дней после оплаты. Товар будет доставлен из Европы, проверен на целостность, иметь европейское качество.

MPO6104D 4 осциллографа по 100 МГц с генератором и 16-канальным логическим анализатором

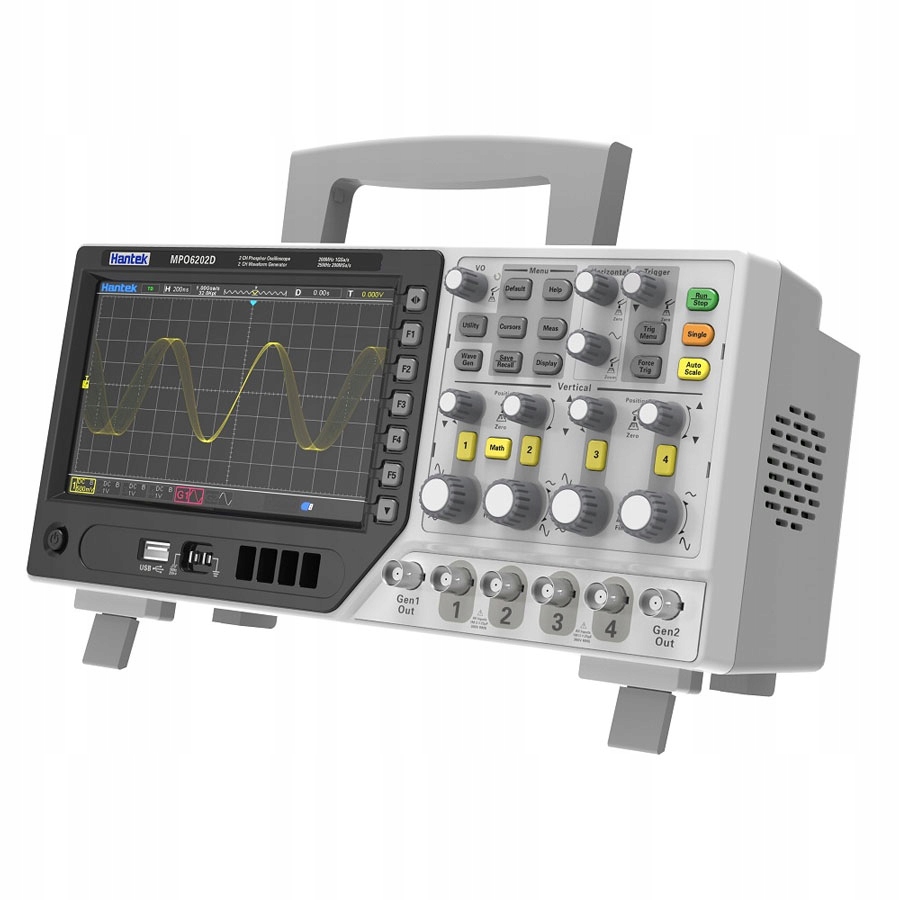

MPO6104D — четырехканальный цифровой осциллограф компании Hantek со встроенным двухканальным генератором функций и 16-канальным логическим анализатором. Осциллограф имеет четыре аналоговых входных канала CH1 CH2 CH3 CH4, поэтому мы можем одновременно наблюдать четыре независимых сигнала на одном экране. Полоса пропускания каждого входного канала составляет 100 МГц. Кроме того, встроенный генератор двойной функции позволяет генерировать периодические или определяемые пользователем электрические сигналы. Еще одной отличительной особенностью осциллографов серии MPO6004D является расширенная секция запуска, которая также позволяет использовать сигналы с цифровых последовательных шин: SPI, CAN, I2C... Стандартный осциллограф имеет встроенные декодеры последовательной шины.b>. Работа с четырехканальным цифровым осциллографом MPO6104D становится более комфортной благодаря большому 7-дюймовому сенсорному TFT-экрану с разрешением 800x480 и цветовой палитрой из 16М цветов. Кроме того, осциллографы серии Hantek MPO6004D оснащены набором стандартных функций:

<ул>
  • Автонастройка — автоматический выбор параметров чувствительности по напряжению, временной развертки и типа триггера, чтобы на дисплее была видна стабильная периодическая электрическая форма сигнала (функция автомасштабирования)
  • автоматические измерения: осциллограф MPO6104D оснащен функцией автоматического измерения 32 параметров, характеризующих форму электрического сигнала: например, напряжения, частоты, коэффициента заполнения.
  • Курсорные измерения: курсоры можно использовать для измерения параметров напряжения по вертикальной оси и параметров времени по горизонтальной оси: вручную (вручную), установив пару курсоров в выбранное положение, или автоматически ( трек)
  • Устройство USB — позволяет подключить флэш-накопитель к разъему на передней панели осциллографа и напрямую сохранять или считывать сигналы. Мы можем сохранять данные на диске компьютера.
  • USB-хост — связь с ПК. Возможность отправки данных и представления в программном обеспечении, работающем под управлением Windows. На уровне программного обеспечения мы можем управлять настройками компьютера.
  • Функция «Годен/Не пройден», широко известная как «маски», позволяет отслеживать изменения наблюдаемого сигнала. Это включает в себя определение маски вокруг опорного сигнала. Если обнаруживаются изменения в опорном сигнале, выходной сигнал считается пройденным (хорошим) или неудовлетворительным (плохим).
  • запись и архивирование наблюдаемых сигналов для дальнейшей обработки в электронных таблицах или в виде графического файла для отчета или презентации. Возможности сохранения данных осциллографа во внутреннюю память или внешний USB-накопитель:

    ► сохранить настройки в формате *.SET. Во внутренней памяти можно сохранить максимум 9 файлов настроек (с № 1 по № 9). Сохраненные настройки можно вызвать.

    ► сохраните сигнал в формате *.LWF

    ► запись опорного сигнала *.REF. При эталонном сигнале эталонный сигнал будет отображаться непосредственно на экране осциллографа.

    ► сохранение сигнала в формате *.CSV в электронную таблицу. Сохраненные файлы содержат данные осциллограмм отображаемых аналоговых каналов и основных настроек, а также информацию об осциллографе. Восстановление файла CSV не поддерживается.

    ► сохраните сигнал в формате *.BMP. Графический файл, в котором виден весь интерфейс дисплея осциллографа. Восстановление сохраненного файла изображения на экране осциллографа не поддерживается.

    • <ул>
  • встроенные декодеры последовательной шины RS-232 UART, CAN, SPI, I2C, LIN,
  • встроенный генератор функций DDS — 2 отдельных выхода BNC. Генератор функций работает независимо от осциллографа (одновременно).

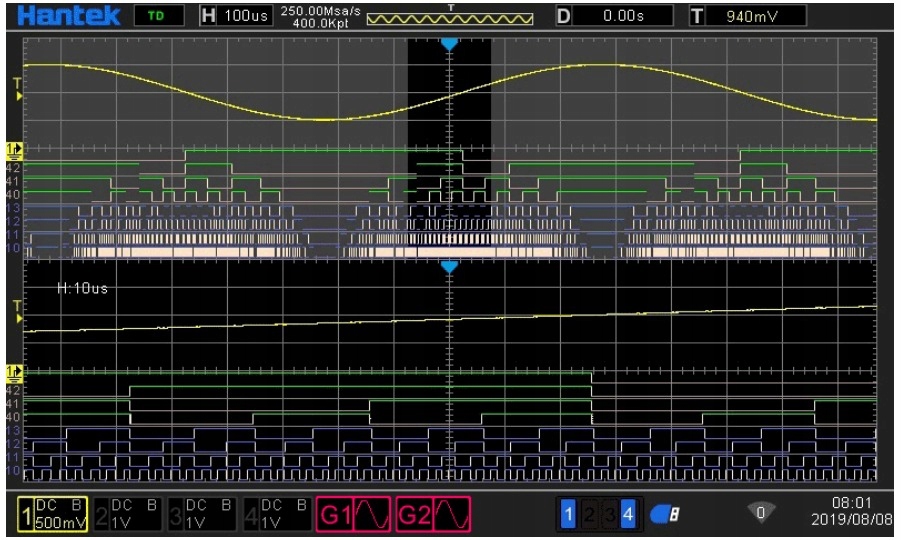

  • встроенный 16-канальный логический анализатор — 16 отдельных цифровых входов для логического анализа.

    • MPO6104D Hantek: 4-канальный осциллограф + 16-канальный логический анализатор + 2-канальный генератор сигналов + цифровой вольтметр + анализатор последовательных протоколов + анализ спектра БПФ

    Измерительное устройство MPO6104D Hantek 6-в-1: Четырехканальный цифровой осциллограф + 16-канальный логический анализатор + двухканальный генератор функций + цифровой вольтметр + декодирование последовательной шины (протокола) + спектральное БПФ анализ

    технические данные:

    <ул>
  • MPO6104D Hantek четырехканальный цифровой осциллограф с двухканальным генератором сигналов и 16 цифровыми каналами логического анализатора
  • четыре входных канала: CH1 CH2 CH3 CH4
  • Пропускная способность входных каналов: 100 МГц
  • Выборка в реальном времени: 1GSa/s
  • Длина записи в памяти: 64 МБ = 64 000 точек
  • Разрешение по вертикали аналого-цифрового преобразователя: 8 бит.
  • чувствительность по напряжению от 500 мкВ/дел до 10 В/дел
  • Скорость захвата сигналов: до 400 000 осциллограмм/с
  • Отображение осциллографа:

    ▶ большой 7-дюймовый дисплей

    ▶ разрешение экрана: 800x480

    ▶ Сенсорный TFT-экран с 16 миллионами цветов и 24 битами

    ▶ поддерживает 256-уровневую шкалу интенсивности сигналов

    в моноцветном режиме ~ аналогия люминофору, как в аналоговых осциллографах

    • встроенный двухканальный генератор функций DDS

      ▶ 2 независимых выхода генератора сигналов OUT1 и OUT2

      ▶ Генерация SIN-усоидальных сигналов до 25 МГц

      диапазон остальных частот --> см. спецификацию

      ▶ генерируемые сигналы: синусоидальная волна, прямоугольная волна, триплет, шум, Лоренц, ЭКГ, Гаусс. .. и т. д.

      ▶ амплитуда генерируемых сигналов: до 7 Вразмах

      ▶ регулируемое смещение

    • Функция диаграммы BODE - построение амплитудно-частотных и фазовых характеристик
    • ДВМ - встроенный цифровой мультиметр 5 разрядов

      Цифровой вольтметр

    • встроенный частотомер 6 цифр
    • математические операции
    • Спектральный анализ БПФ
    • обширная система запуска

      более 14 типов запуска:

      Фронт, ширина импульса, видео, наклон, сверхурочное время, окно, шаблон, интервал , Под Amp, UART, LIN, CAN, SPI, IIC I2C

    • возможность запуска по цифровым сигналам – последовательные шины
    • курсорные измерения
    • автоматические измерения: измерение 32 параметров.
    • сохранение и чтение сигналов в файлы *.csv.
    • Функция Pass/Fail.
    • Функция Auto Scale – т.н. Функция АВТО – самонастройка – настройка параметров осциллографа
    • Встроенные интерфейсы связи:

      ▶ USB Host – связь с компьютером

      ▶ USB Устройство — поддержка флэш-накопителей

      ▶ LAN

    • Программное обеспечение для ПК с ОС Windows
    • Поддержка команд дистанционного управления SCPI
    • Декодирование последовательной шины: RS232, UART, I2C, SPI, LIN, CAN

    16-канальный логический анализатор

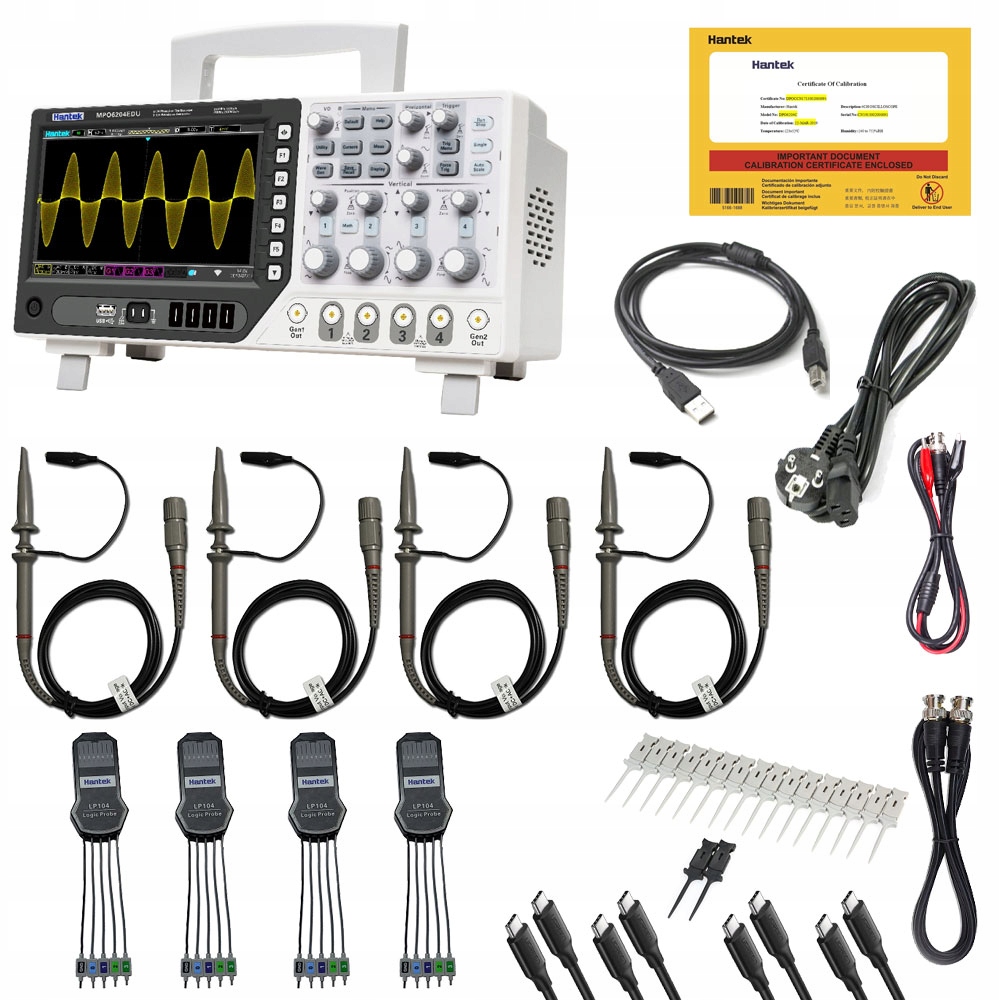

    В комплект входят:

    • Цифровой осциллограф MPO6104D
    • Сертификат заводской калибровки осциллографа
    • Щуп осциллографа с делителем x1 / x10 - 4 шт.
    • Кабель подключения USB
    • кабель питания
    • Кабель BNC-крокодил
    • Коготь-захват - x18 шт.
    • 4-канальный логический пробник х4 шт.
    • Соединительный кабель USB C (осциллограф-логический пробник) х4 шт.

    Дополнительное описание с фотографиями прилагается р>
