fnirsi-1014D является генератором осциллографа и сигнала «два в одном» с универсальными функциями и высокой практичностью

встроенный генератор сигналов DDS

• Функциональный генератор сигналов MA 14 встроенные в стандартные сигналы (@25vpp), включая прямоугольный синусоид, треугольная волна, Pilac, в форме, анти -обработанную, сталелитейную волну, наполовину выпрямление. Волна интерпретации, логарифмическая волна, логарифмическая волна волны, волна интерпретации, прямоугольная волна с открытой волной, мульти -тональная волна, волна пульса и функция [вырезка], которая позволяет вам свободно регулировать выходной сигнал. Достигните 2 мХц , и вырезанный выход может достигать 1 мхц , разрешение всех частот сигнала может достигать 1 Гц (шаг) , а не наполовину частота шага, полученного в случае других портативных консолей с половиной частоты

Оригинальная функция в отрасли [вывод клипа]

• Выходом вырезания является захват части или целую часть различных сложных сигналов, измеренных осциллографом в качестве выходного сигнала генератора сигнала. Он может хранить до 1000 пользовательских сигналов. Он отличается от традиционного генератора произвольного сигнала. Любой генератор сигналов может только вручную иллюстрировать сигнал, который является субъективным и имеет большие характерные искажения. Внутренне свободно регулируемая (при 24vpp), разрешение составляет до 1 Гц , что очень полезно во многих тестовых и аналитических ситуациях. В настоящее время ни один профессиональный осциллограф или профессиональный генератор сигналов не имеет этой функции

Параметры продукта

• Модель: fnirsi-1014d
• Максимальное напряжение тестового >
• Тип курсора: Уровни x, уровни Y
• Размер экрана: 7 дюймов
• Разрешение экрана: 800*480
• Режим возврата: Поддерживается
• . tft
• Ширина аналоговой полосы: 100 МГц
• Хранение сигналов: 1000 скриншотов + 1000 Группы волновых форм
• Волновой менеджер:
• Managem 1gs/s
• Время растущего времени: <3ns
• Глубина хранения: 240 кбит
• Точность напряжения: ± 5
• Точность: ± 0,01%
• . Точность
• Параметры измерения: В общей сложности 12 типов
• Входной импеданс: 1mq
• Вертикальная чувствительность: 50mv - 500V
• Примен 10ns
• Генератор сигналов: поддерживает 14 типов выходного сигнала
• Выход из -за рубки: Поддержка
• Размещение расширения:
• >
• Режим Single/Normal/Automatic
• Освобождающий уклон: Растущий/падающий наклон
• Метод соединения: AC/DC
• Требования к питания. 310 мм * 145 мм * 70 мм
• аксессуары: зонд высокого напряжения 10x x 2, кабель USB, источник питания, инструкции

два -канальный вход

• имеет входные каналы 2 и входной импеданс 1 МОм . Он может измерить 2 различных набора сигналов одновременно. 2 набора входных сигналов можно сравнить для определения аналитических задач, таких как сравнительный анализ входных и выходных сигналов усилителя мощности, чтобы проверить его коэффициент усиления и характеристик, такой как степень искажений и выходного внутреннего сопротивления, или тестирование сигналов, таких как комплиментарный полузапись PWM и мост полного переключения Более широкое применение, чем отдельные каналы

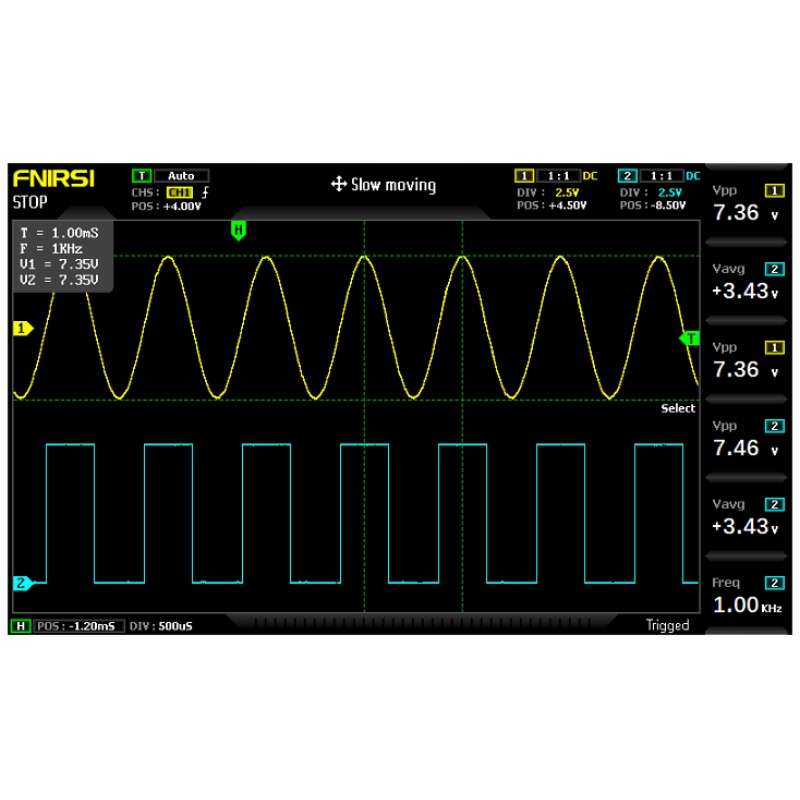

Ручное измерение курсора

• Когда тестовый сигнал слишком шумный или содержит прямоугольную волну с шипами, параметры, измеренные автоматически системой, будут нарушены и станут неточными. Следовательно, необходимо вручную считывать амплитуду или период сигнала для расчета его значения пика и частоты. После использования функции курсора ручное чтение значения становится простым. Нет необходимости читать единицу шкалы и объема фона, вы можете напрямую получить междушевленное значение и частоту без преобразования, что очень удобно

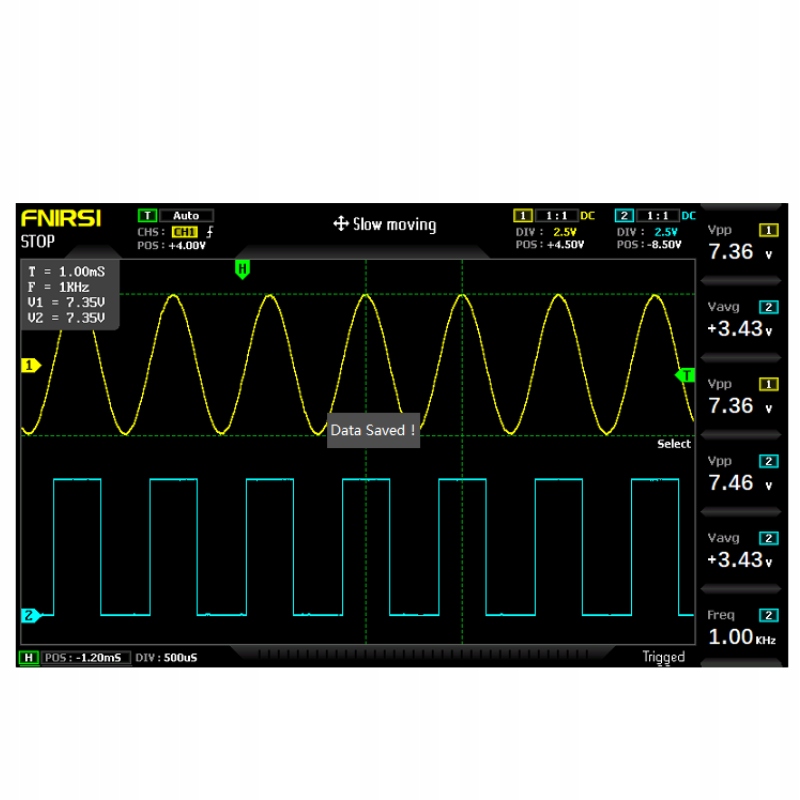

Экриншот с одним щелчком и сохранением пробега с одним щелчком

usb -изображение Экспорт

• Корпус оснащен интерфейсом USB , который может быть подключен к компьютеру для обмена экранами себя и компьютеров. После подключения к компьютеру осциллограф будет существовать в виде Pendrive. Компьютер может найти скриншоты осциллографа в папке сменного диска, копировать фотографии на свой компьютер или отправить их на мобильный телефон для вторичного анализа
