Осциллограф FNIRSI-1014D 2CH 100MHz* 2 1GSa/s

FNIRSI-1014D — это осциллограф и генератор сигналов «два в одном», частота дискретизации в реальном времени составляет 1 Гвыб/с, аналоговая полоса пропускания 100 МГц*2, 7-дюймовый TFT ЖК-дисплей, встроенная защита от высокого напряжения, модуль может выдерживает постоянное напряжение до 400 В, не нужно беспокоиться о возгорании осциллографа из-за того, что щуп не движется при 10-кратном запуске, встроенный функциональный генератор сигналов DDS и прерывистый выход (@2,5vpp), шаг всех частот сигнала составляет 1 Гц, поддерживает 14 видов стандартных функциональных сигналов и настраиваемый прерывистый сигнал, прерывистый Выходное устройство улавливает часть или все сложные сигналы, измеренные осциллографом, в качестве сигнала выход генератора, который может хранить до 1000 пользовательских сигналов среза. Приходите и попробуйте, вы не будете разочарованы.

Особенности:

Встроенный генератор сигналов DDS, поддерживает 12 видов функциональных сигналов.

Функция захвата вывода, позволяющая хранить до 1000 сигналов захвата.

Целевой высокоинтеллектуальный алгоритм декодирования, неограниченный срок службы кодера и интеллектуальная функция защиты от выгорания: 1X выдерживает напряжение до 400 В.

При аналоговой полосе пропускания 100 МГц*2 и частоте дискретизации 1 Гвыб/с (1X = 5 МГц, 10X = 100 МГц).

Полноценный 7-дюймовый цветной TFT ЖК-дисплей с разрешением 800*480, яркими цветами и высокой контрастностью.

Высокий диапазон измерения напряжения: 1X может измерять 0–40 В, 10X может измерять 0–400 В.

Измерение до 12 параметров: VPP, VP, Vmax, Vmin, Vavg, Vrms, Частота, Работа +, Работа-, Время +, Время-, Период.

Функция курсорного измерения: удобно измерять период, частоту и напряжение вручную.

Полная функция запуска (одиночный, нормальный, автоматический) и в любой момент отображение формы сигнала (функция паузы) замораживается.

Оснащен высокопроизводительной функцией «АВТО» в одно касание, а также функцией записи пробега в одно касание и функцией создания снимков экрана.

Встроенная память объемом 1 ГБ позволяет хранить до 1000 снимков экрана + 1000 наборов данных сигналов.

Мощный менеджер изображений сигналов поддерживает просмотр миниатюр, просмотр, подробный просмотр, перелистывание страниц, удаление и увеличение, уменьшение, панорамирование и т. д.

Оснащен USB-интерфейсом, который можно подключить к компьютеру для обмена снимками экрана с компьютером, что удобно для вторичного анализа.

Функция графического отображения фигуры Лиссажу может использоваться для определения амплитуды, частоты и фазового контраста двух групп сигналов.

Функция отображения FFT, может анализировать спектральные характеристики сигнала, технология сжатия памяти, экран обновления волны не мерцает.

С функцией регулировки яркости экрана и функцией регулировки яркости фона grid, также легко носить с собой.

Технические характеристики:

Материал: ABS

Ширина аналоговой полосы: 100 МГц * 2

Количество каналов: 2 канала

Максимальная частота отбора проб в режиме реального времени: 1GSA / s

Вертикальная чувствительность: 50 мВ / дц ~ 500 В / dz

Уровни временной базы: 50s/dz. >

Освободительный край: щит -крах/падающий край

Внешнее напряжение на внешнее освобождение 0 ~ 40 В. 340 * 140 * 70 мм/13,4 * 5,5 * 2,8 дюйма

Вес упаковки: 1949g/4.3lb

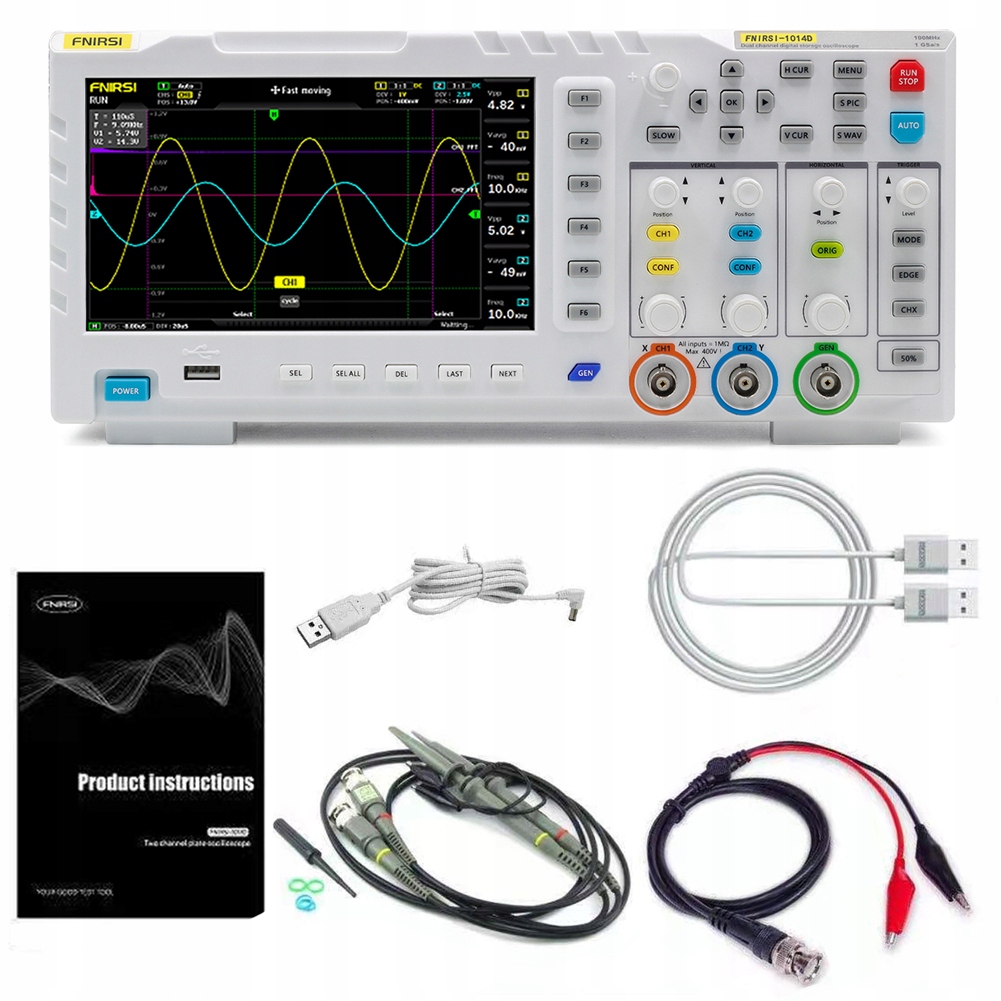

Список вещей для упаковки:

1 * Host oscilloscope fnirsi-1014d

2 * Сопоставление зонда 100 МГц (1x и 10x）

1 * clip

1 * Руководство пользователя на английском языке
