Осциллограф DPO6104C 4 x 100 МГц с двухканальным генератором DDS

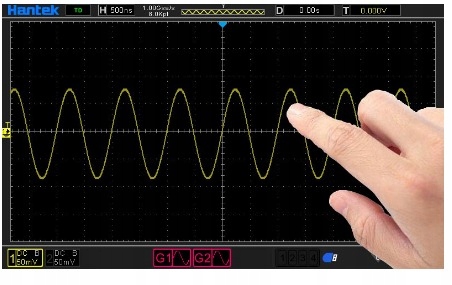

DPO6104C — четырехканальный цифровой осциллограф компании Hantek со встроенным двухканальным генератором функций. Осциллограф имеет четыре аналоговых входных канала CH1 CH2 CH3 CH4, поэтому мы можем одновременно наблюдать четыре независимых сигнала на одном экране. Полоса пропускания каждого входного канала составляет 100 МГц. Кроме того, встроенный генератор двойной функции позволяет генерировать периодические или определяемые пользователем электрические сигналы. Еще одной отличительной особенностью осциллографов серии DPO6004C является расширенная секция запуска, которая также позволяет использовать сигналы цифровых последовательных шин: SPI, CAN, I2C... Стандартный осциллограф имеет встроенные декодеры последовательной шины.b>. Работа с четырехканальным цифровым осциллографом DPO6104C становится более комфортной благодаря большому 7-дюймовому сенсорному TFT-экрану с разрешением 800x480 и цветовой палитрой из 16М цветов. Кроме того, осциллографы серии Hantek DPO6004C оснащены набором стандартных функций:

<ул>
  • Автонастройка — автоматический выбор параметров чувствительности по напряжению, временной развертки и типа триггера, чтобы на дисплее была видна стабильная периодическая электрическая форма сигнала (функция автомасштабирования)
  • автоматические измерения: Осциллограф DPO6104C оснащен функцией автоматического измерения 32 параметров, характеризующих форму электрического сигнала: например, напряжения, частоты, коэффициента заполнения.
  • Курсорные измерения: курсоры можно использовать для измерения параметров напряжения по вертикальной оси и параметров времени по горизонтальной оси: вручную (вручную), установив пару курсоров в выбранное положение, или автоматически ( трек)
  • Устройство USB — позволяет подключить флэш-накопитель к разъему на передней панели осциллографа и напрямую сохранять или считывать сигналы. Мы можем сохранять данные на диске компьютера.
  • USB-хост — связь с ПК. Возможность отправки данных и представления в программном обеспечении, работающем под управлением Windows. На уровне программного обеспечения мы можем управлять настройками компьютера.
  • Функция «Годен/Не пройден», широко известная как «маски», позволяет отслеживать изменения наблюдаемого сигнала. Это включает в себя определение маски вокруг опорного сигнала. Если обнаруживаются изменения в опорном сигнале, выходной сигнал считается пройденным (хорошим) или неудовлетворительным (плохим).
  • запись и архивирование наблюдаемых сигналов для дальнейшей обработки в электронных таблицах или в виде графического файла для отчета или презентации. Возможности сохранения данных осциллографа во внутреннюю память или внешний USB-накопитель:

    ► сохранить настройки в формате *.SET. Во внутренней памяти можно сохранить максимум 9 файлов настроек (с № 1 по № 9). Сохраненные настройки можно вызвать.

    ► сохраните сигнал в формате *.LWF

    ► запись опорного сигнала *.REF. При эталонном сигнале эталонный сигнал будет отображаться непосредственно на экране осциллографа.

    ► сохранение сигнала в формате *.CSV в электронную таблицу. Сохраненные файлы содержат данные осциллограмм отображаемых аналоговых каналов и основных настроек, а также информацию об осциллографе. Восстановление файла CSV не поддерживается.

    ► сохраните сигнал в формате *.BMP. Графический файл, в котором виден весь интерфейс дисплея осциллографа. Восстановление сохраненного файла изображения на экране осциллографа не поддерживается.

    • <ул>
  • встроенные декодеры последовательной шины RS-232 UART, CAN, SPI, I2C, LIN,
  • встроенный генератор функций DDS — 2 отдельных выхода BNC. Генератор функций работает независимо от осциллографа (одновременно).

    • технические данные:

    • DPO6104C Hantek четырехканальный цифровой осциллограф с двухканальным функциональным генератором
    • четыре входных канала: CH1 CH2 CH3 CH4
    • пропускная способность входных каналов: 100 МГц
    • семплирование в реальном времени: 1Гвыб/с
    • длина записи в памяти: 64Mpts = 64 000 точек
    • вертикальное разрешение аналого-цифрового преобразователя: 8 бит
    • чувствительность по напряжению от 500 мкВ/дел до 10 В/дел.
    • скорость захвата сигнала: до 400 000 осциллограмм/с.
    • отображение осциллографа:

      ▶ дисплей с большой диагональю 7 дюймов

      ▶ разрешение экрана: 800x480

      ▶ сенсорный TFT-экран с 16 млн цветов и 24 бит

      ▶ поддерживает 256-уровневую шкалу интенсивности сигналов

      в моноцветном режиме ~ аналогия люминофору, как в аналоговых осциллографах

    • встроенный двухканальный генератор функций DDS

      ▶ 2 независимых выхода генератора сигналов OUT1 и OUT2

      ▶ Генерация SIN-усоидальных сигналов до 25 МГц

      диапазон оставшихся частот --> см. характеристики

      ▶ генерируемые сигналы: синусоидальная волна, прямоугольная волна, триплет, шум, Лоренц, ЭКГ, Гаусс. .. и т. д.

      ▶ амплитуда генерируемых сигналов: до 7 Вразмах

      ▶ регулируемое смещение

    • Функция диаграммы BODE - построение амплитудно-частотной и фазовой характеристик
    • ДВМ - встроенный цифровой мультиметр 5 разрядов

      Цифровой вольтметр

    • встроенный частотомер 6 цифр
    • математические операции
    • спектральный анализ БПФ
    • расширенная система запуска

      более 14 типов запуска :

      Фронт, Ширина импульса, Видео, Наклон, Сверхурочная работа, Окно, Шаблон, Интервал, Недостаточный усилитель, UART, LIN, CAN, SPI, IIC I2C

    • возможность запуска цифровыми сигналами - последовательные шины
    • курсорные измерения
    • автоматические измерения: измерение 32 параметров
    • сохранение и чтение сигналов в файлы *.csv
    • Функция Pass/Fail
    • Функция Auto Scale — так называемая Функция АВТО – самонастройка – настройка параметров осциллографа
    • Встроенные интерфейсы связи:

      ▶ USB Host – связь с компьютером

      ▶ USB Устройство — поддержка флэш-накопителей

      ▶ LAN

    • Программное обеспечение для ПК с ОС Windows
    • Поддержка команд дистанционного управления SCPI
    • Декодирование последовательной шины: RS232, UART, I2C, SPI, LIN, CAN

    4-канальный осциллограф + 2-канальный генератор функций

    люминофор и цветовая температура цифрового дисплея

    рисование функции BODE

    256 уровней интенсивности сигналов

    2-канальный генератор сигналов произвольной формы

    Частота обновления сигналов 400 000

    Анализ БПФ с видимым масштабом

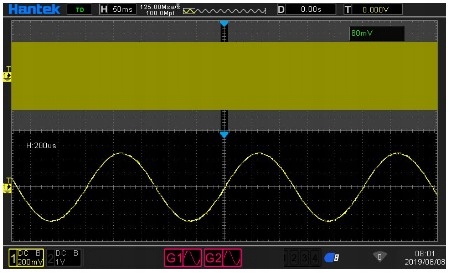

    Сегментация и история источников трафика

    Длина записи в памяти 64 МБ

    5-значный вольтметр, 6-значный частотомер

    В комплект входят:

    • цифровой осциллограф DPO6104C
    • сертификат заводской калибровки осциллографа
    • щуп осциллографа с делителем x1 / x10 - 4шт.
    • Кабель подключения USB
    • кабель питания
    • Кабель BNC-крокодил

    Подробное техническое описание есть прилагается. В таблице
