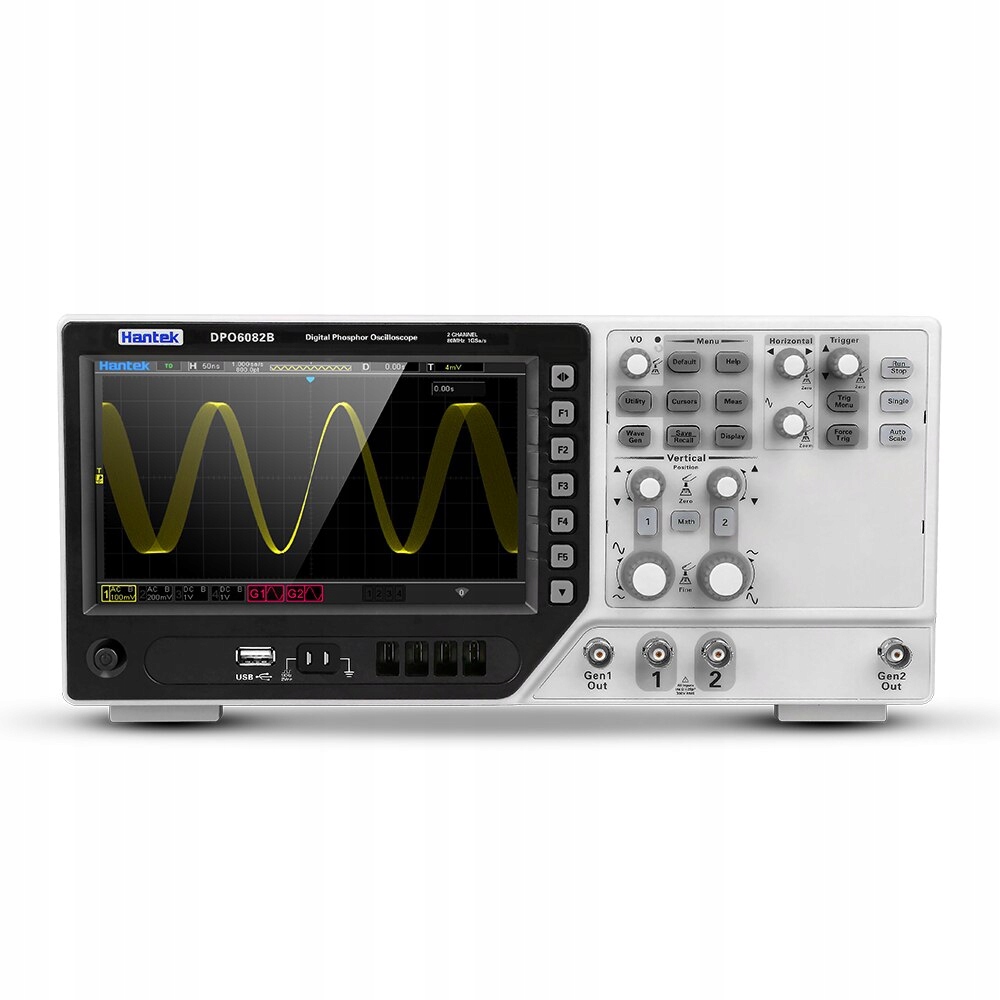

Двухканальный осциллограф DPO6082B 80 МГц, оснащенный цветным дисплеем с возможностью отображения сигналов со шкалой интенсивности 256 градусов или переменной цветовой температурой. Есть решение, относящееся к люминесцентным лампам как в аналоговых осциллографах. Осциллограф имеет очень высокую частоту захвата и обновления сигналов — до 400 000 кадров в секунду (т. е. 400 000 кадров в секунду). DPO6082B стандартно оснащен 16 типами функций запуска и 5 типами функций декодирования цифровой последовательной шины. Глубина памяти — до 64М семплов (длина записи памяти).

DPO6082B — двухканальный цифровой осциллограф от Hantek. Осциллограф имеет два аналоговых входных канала CH1 CH2, поэтому мы можем одновременно наблюдать два независимых сигнала на одном экране. Полоса пропускания каждого входного канала составляет 80 МГц. . Еще одной отличительной особенностью осциллографов серии DPO6002B является расширенная секция запуска, которая позволяет также использовать сигналы цифровых последовательных шин: SPI, CAN, I2B... Стандартный осциллограф имеет встроенные декодеры последовательной шины.b>. Работа с цифровым осциллографом DPO6082B становится более комфортной благодаря большому 7-дюймовому сенсорному TFT-экрану с разрешением 800x480 и цветовой палитре из 16М цветов. Кроме того, осциллографы серии Hantek DPO6002B оснащены набором стандартных функций:

• Автонастройка - автоматический выбор чувствительности по напряжению, временной развертке, параметров типа триггера, чтобы на дисплее отображался стабильный периодический электрический сигнал (функция автомасштабирования)
• автоматические измерения: осциллограф DPO6082B оснащен функцией автоматического измерения 32 параметров, характеризующих форму электрического сигнала: например, напряжения, частоты, коэффициента заполнения.
• Курсорные измерения: с помощью курсоров можно измерить параметры напряжения по вертикальной оси и параметры времени по горизонтальной оси следующим образом: вручную (вручную) путем установки пары курсоров в выбранное положение или автоматически (по треку)
• USB-устройство — позволяет подключать флэш-накопитель к разъемам на передней панели осциллографа и напрямую записывать или считывать сигналы. Мы можем сохранять данные на диске компьютера.
• USB Host – связь с ПК. Возможность отправки данных и представления в программном обеспечении, работающем под управлением Windows. На уровне программного обеспечения мы можем управлять настройками компьютера.
• Функция «Годен/Не пройден», широко известная как «маски», позволяет отслеживать изменения наблюдаемого сигнала. Это включает в себя определение маски вокруг опорного сигнала. Если на выходе обнаруживаются изменения стандартного сигнала, мы получаем выходной сигнал Pass (хороший) или Fail (плохой) - аудиозапись
• , архивирование наблюдаемых осциллограмм для дальнейшей обработки в электронных таблицах или в виде графического файла для отчетов или презентаций. Возможности сохранения данных осциллографа во внутреннюю память или внешний USB-накопитель:

  ► сохранение настроек в формате *.SET. Во внутренней памяти можно сохранить максимум 9 файлов настроек (с № 1 по № 9). Сохраненные настройки можно вызвать.

  ► сохранение сигнала в формате *.LWF

  ► сохранение эталонного сигнала *.REF. При ссылке эталонный сигнал будет отображаться непосредственно на экране осциллографа.

  ► сохранение сигнала в формате *.CSV в электронную таблицу. Сохраненные файлы содержат данные осциллограмм отображаемых аналоговых каналов и основных настроек, а также информацию об осциллографе. Восстановление файла CSV не поддерживается.

  ► сохранение сигнала в формате *.BMP. Графический файл, в котором виден весь интерфейс дисплея осциллографа. Восстановление сохраненного файла изображения на экране осциллографа не поддерживается.

• встроенные декодеры последовательной шины RS-232 UART, CAN , SPI, I2B, LIN,

технические данные:

• DPO6082B Hantek двухканальный осциллограф цифровой
• два входных канала: CH1 CH2
• Пропускная способность входного канала: 80 МГц
• Выборка в реальном времени: 1GSa/s
• запись в память длина: 64Mpts = 64 000 точек.
• Разрешение АЦП по вертикали: 8 бит.
• Чувствительность по напряжению от 500 мкВ/дел до 10 В/дел.
>
• Скорость захвата сигналов: до 400 000 осциллограмм/с
• Дисплей осциллографа:

  ▶ большой 7-дюймовый дисплей

  ▶ отображаемое разрешение : 800x480

  ▶ Сенсорный TFT-экран с 16 млн. цветов и 24 битами

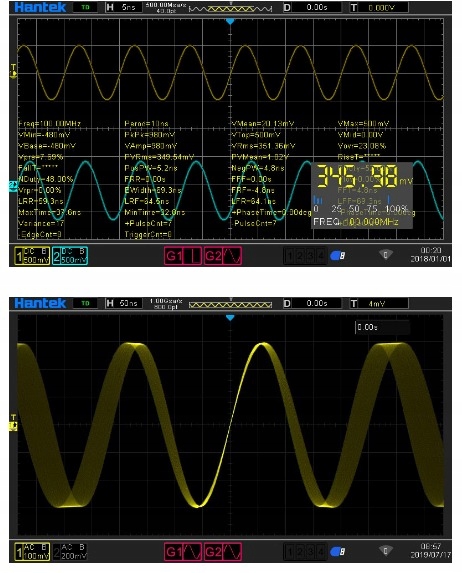

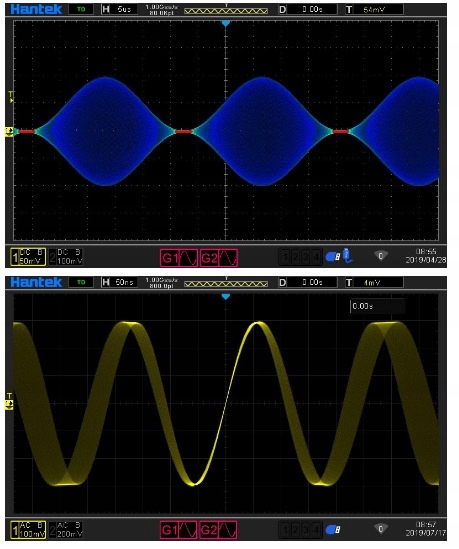

  ▶ поддерживает 256-уровневую подсветку осциллограммы шкалы интенсивности

  в моноцветном режиме ~ аналогия люминофору в аналоговых осциллографах

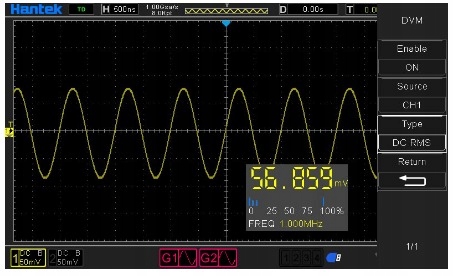

• DVM - встроенный 5-разрядный цифровой мультиметр

  Цифровой вольтметр

• встроенный частотомер 6-значные
• математические операции

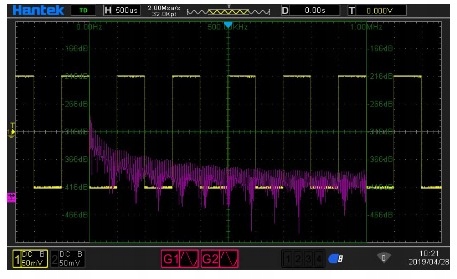

• спектральный анализ БПФ
• расширенная система триггера

  более 14 типов триггера:

  Edge , Ширина импульса, Видео, Наклон, Сверхурочное время, Окно, Шаблон, Интервал, Меньший усилитель, UART, LIN, CAN, SPI, IIC I2B

• Возможность запуска с помощью цифровых сигналов - последовательные шины< /li>
• курсорные измерения
• автоматические измерения: измерение 32 параметров
• сохранение и чтение сигналов в файлы *.csv
• Функция Pass/Fail< /li>
• Функция автоматического масштабирования — так называемая Функция АВТО – самонастройка – настройка параметров осциллографа

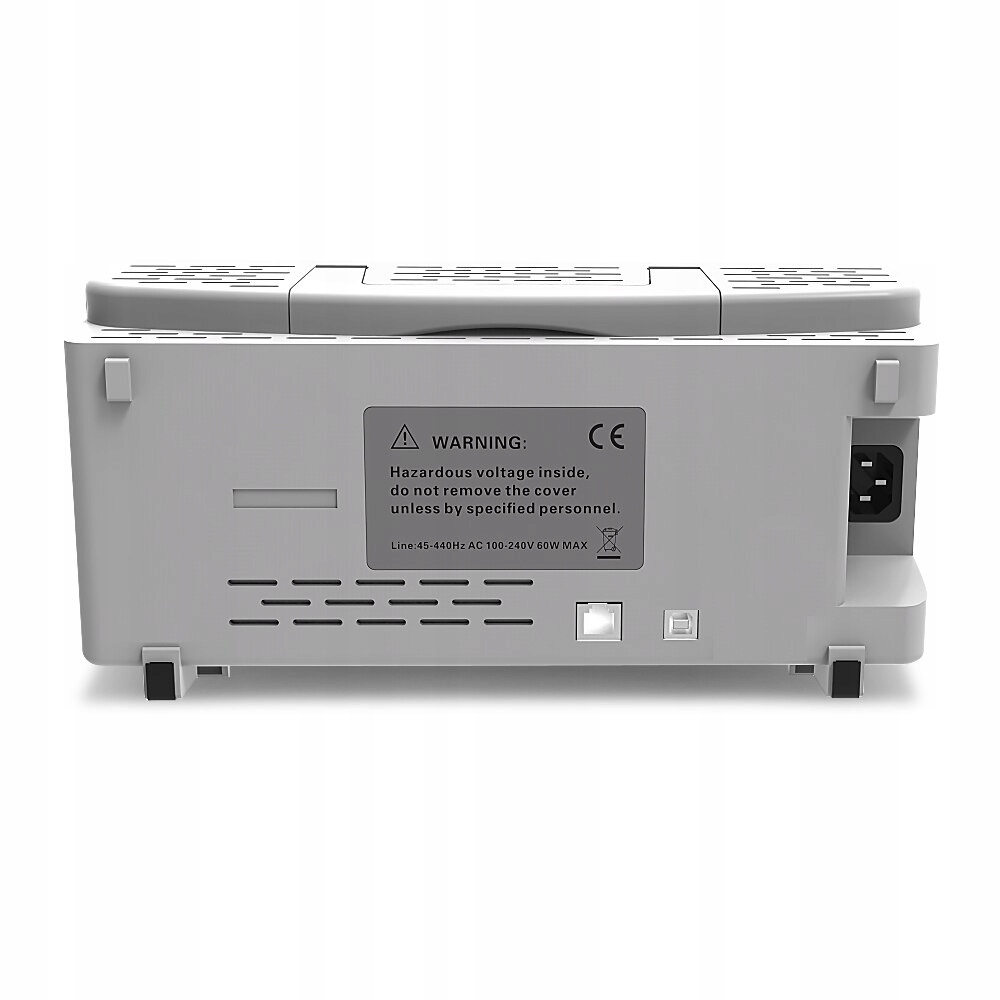

• Встроенные интерфейсы связи:

  ▶ USB Host – связь с компьютером

  ▶ USB Устройство – поддержка флэш-накопителей

  ▶ LAN

• Программное обеспечение для ПК с Windows
• Поддержка команд дистанционного управления SCPI
• Декодирование последовательной шины: RS232, UART, I2B, SPI, LIN, CAN

В осциллографах серии Hantek DPO6002B на передней панели корпуса видны выходные разъемы BNC Gen1 Out и Gen2. Расположение этих гнезд на корпусе обусловлено лишь общей механической конструкцией корпуса с осциллографами серии C.

Осциллограф DSO6002B не имеет встроенного генератора.

2-канальный осциллограф

Частота обновления сигналов 400 000

цифровой люминофорный дисплей

256 уровней интенсивности сигнала или цветовой температуры

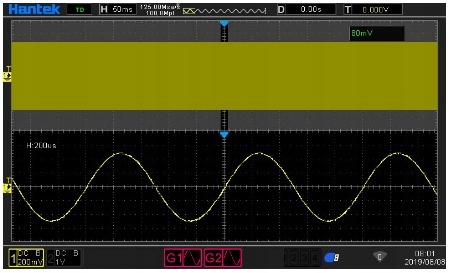

Анализ БПФ с видимым масштабом

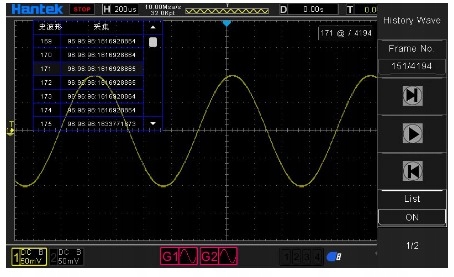

Сегментация и история источников трафика

Длина записи в памяти 64 МБ

7-дюймовый сенсорный экран

5-значный вольтметр, 6-значный частотомер

Функция анализа БПФ

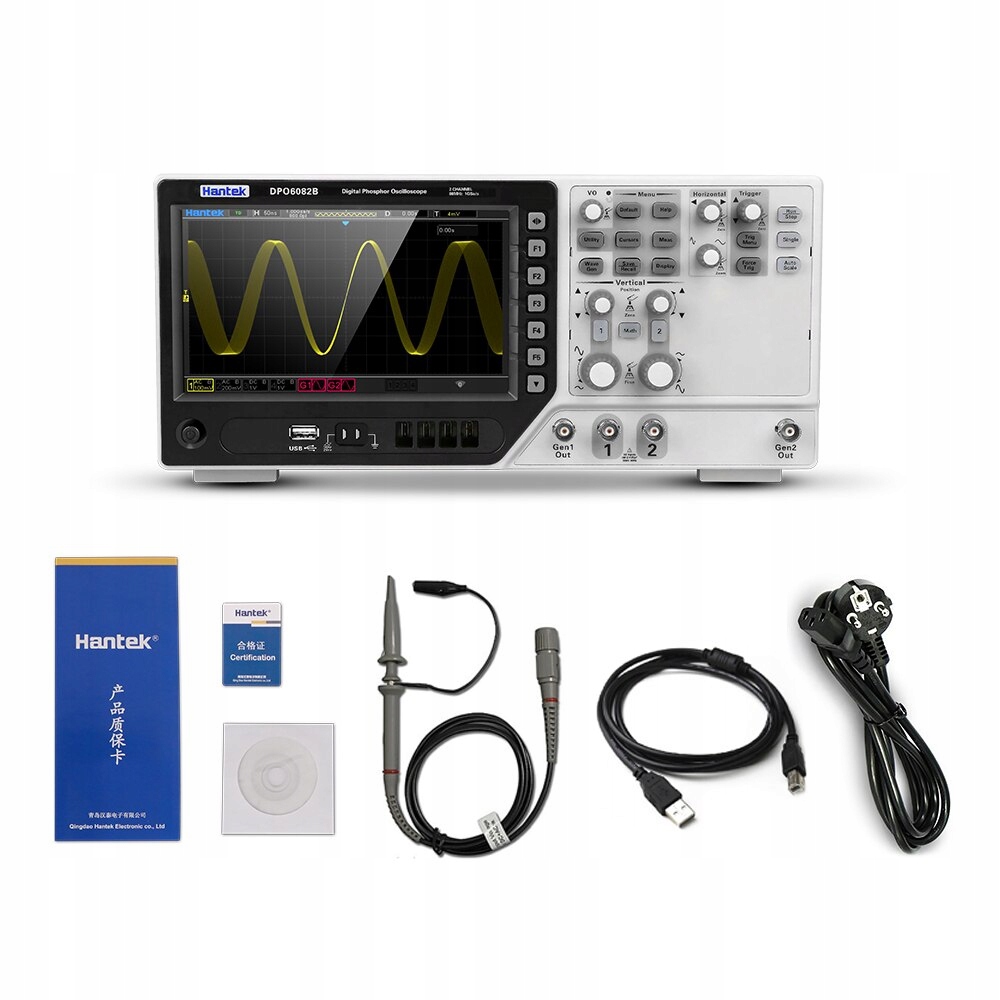

В комплект входят:

• Цифровой осциллограф DPO6082B
• Сертификат заводской калибровки осциллографа
• Щуп осциллографа с делителем x1 / x10 - 2 шт.
• Кабель подключения USB
• кабель питания
• Кабель BNC-крокодил

Подробное техническое описание прилагается. В таблице!
