Цифровой осциллограф — 2x50 МГц — MENU PL — аксессуары в комплекте — SIGLENT SDS1052DL+ ver. 2019

SDS1052DL+ — двухканальный универсальный цифровой осциллограф производства компании Siglent. Каждый из двух входных каналов CH1 и CH2 имеет полосу пропускания 50 МГц. Частота выборки АЦП в реальном времени составляет 500 мс в секунду, также поддерживается эквивалентный режим выборки 50 Гвыб/с для периодических сигналов. Наблюдаемые формы электрических сигналов – осциллограммы отображаются на большом цветном TFT ЖК-дисплее; 7-дюймовый дисплей осциллографа SDS1052DL+ характеризуется высоким разрешением 800х480 и 24-битной цветовой палитрой. В цифровом осциллографе SDS1052DL+ начинающие любители электроники оценят функцию AutoSet, т.е. самонастройку одной кнопкой, т.е. при ее активации осциллограф автоматически выбирает чувствительность по напряжению, временную развертку и триггер. типа так, чтобы электрический сигнал подавался на один из двух входов.Осциллограф был виден на экране. 32 функции автоматического измерения, такие автоматические функции, как сложение, вычитание, умножение, деление, спектральный анализ БПФ, режим XY для рисования кривых Лиссажу. Возможность измерения курсоров времени или напряжения вручную и автоматически (отслеживание курсора). Осциллограф SDS1052DL+ имеет дополнительные функции регистрации сигналов, годен/не годен (так называемые маски). Особая функция, которую наверняка оценят начинающие пользователи, — это ПОЛЬСКОЕ МЕНЮ в осциллографе SDS1052DL+.

Цифровой осциллограф Siglent SDS1052DL+ изготовлен на основе новейших технологий. SDS1052DL+ имеет современный внешний вид, удобен в использовании, а его параметры удовлетворят потребности даже требовательных пользователей. Осциллограф Siglent SDS1052DL+ — универсальный осциллограф, предназначенный для профессионалов и любителей. Он идеально подходит для использования в школьных лабораториях, для измерений в сервисных лабораториях и в электронике в широком понимании.

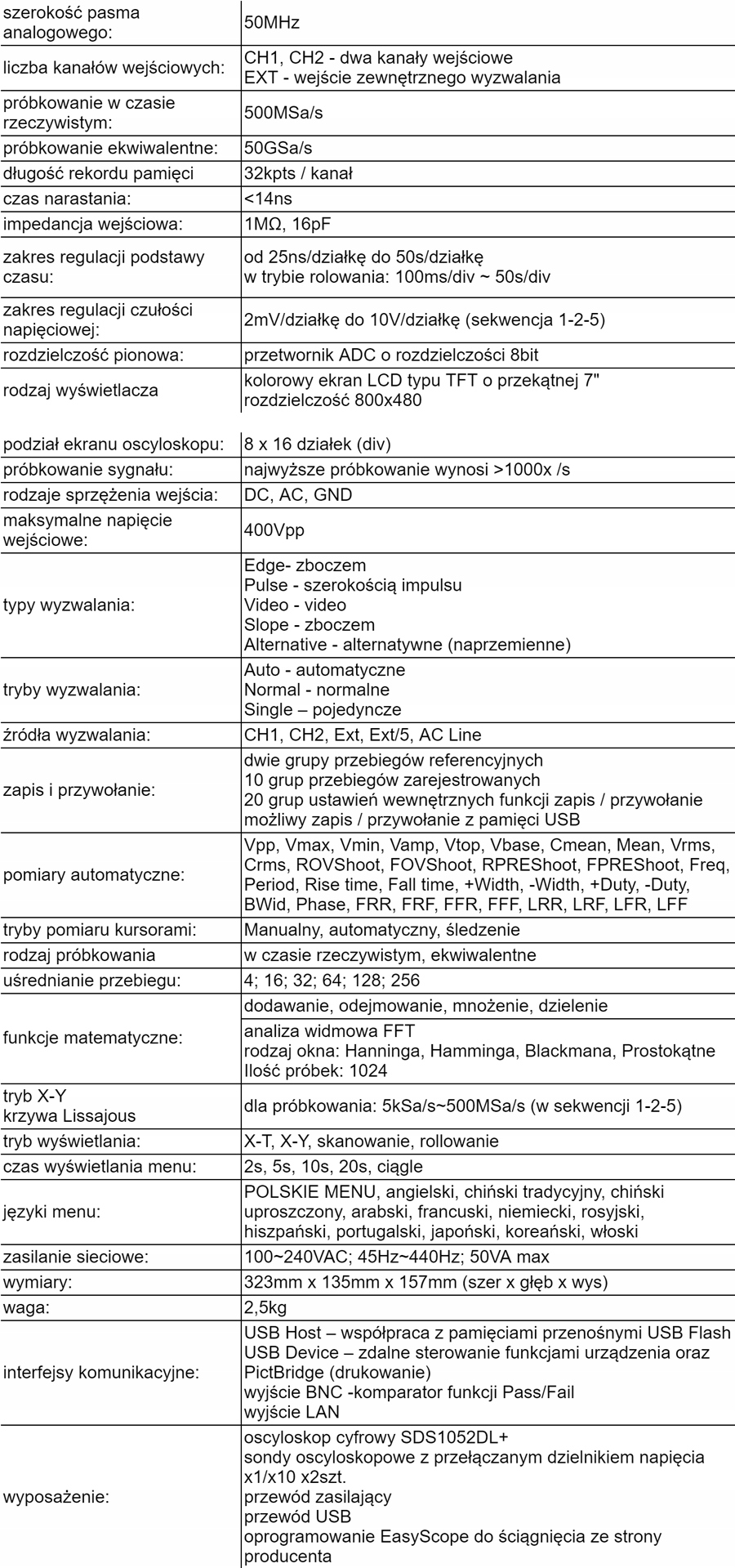

технические данные:

• цифровой осциллограф SDS1052DL+ фирмы Siglent
• два входных канала CH1 и CH2
• Пропускная способность аналогового сигнала: 50 МГц
• Выборка 8-битного АЦП

  ► в режиме реального времени: 500 Мвыб/с

  ► Эквивалент: 50 Гвыб/с

• память образцов: 32 тыс. точек
• ПОЛЬСКОЕ МЕНЮ
• Функция АВТОНАСТРОЙКИ:

  отображение автоматической настройки параметров ( временная развертка, усиление)

• Функция «Годен/Не годен», так называемая маски
• измерение с использованием ручных или автоматических курсоров
• 32 автоматических измерения параметров
• работа в режиме X-Y для рисования кривых Лиссажу
• регистратор: форма волны запись
• ЦВЕТНОЙ ЖК-дисплей:

  ► Тип матрицы TFT

  ► Диагональ: 7 дюймов

  ► разрешение: 800 x 480

  ► цветовая палитра: 24 бита

• интерфейсы связи:

  ► USB-хост

  ► USB-устройство

  ► Выход BNC для функции Pass/Fail

  ► Разъем LAN

• работа с компьютером и программным обеспечением EasyScope

  EasyScopeX для SDS1000CML+/DL+

Длина записи в памяти до 30 КБ (30 000 точек)

Используя режим длинной памяти, пользователи могут использовать более высокую частоту дискретизации, чтобы захватывать больше сигнала, быстро увеличивать масштаб и фокусироваться на интересующей области.

32 автоматических измерения параметров и отображение 5 параметров на нижнем экране

Осциллографы серии SDS1000DL+ позволяют автоматически измерять 32 различных параметра: напряжение, время и задержку. На экране осциллографа одновременно отображаются все 32 параметра. Пользователь также может определить 5 параметров, отображаемых в нижней части экрана, за пределами области осциллограммы.

ZOOM — функция увеличения

Функция увеличения ZOOM позволяет частично расширить форму сигнала, давая пользователю возможность детально рассмотреть часть формы электрического сигнала. Функция ZOOM – это удобный способ найти определенную часть сигнала (наблюдать детали).

Функция «Годен/Не годен»

Функция «Годен/Не годен», контролирующая выполнение условия «Годен/не годен», позволяет создать так называемую маски и отслеживание изменений сигнала, а также выдачу сигнала «прошел» или «не прошел» путем оценки того, попадает ли входной сигнал в пределы ранее определенной маски или нет. Функция сравнения сравнения сравнивает текущую измеренную кривую с кривой шаблонной маски, что делает ее пригодной для долгосрочного мониторинга сигнала или автоматического производства и тестирования линии.

Математические функции

Осциллограф SDS1052DL+ оснащен 5 математическими функциями, которые позволяют: складывать, вычитать, умножать и делить сигналы каналов CH1 и CH2. Пятая функция — спектральный анализ БПФ, отображаемый на разделенном экране осциллографа.

Регистратор формы сигнала RECORDER

Регистратор формы сигнала (так называемый рекордер) может записывать форму входного сигнала из каналов 1 и 2 с максимальной длиной записи 2500 рамки. Эту функцию записи также можно активировать с помощью выходного сигнала выбора «годен/не годен», что делает ее особенно полезной для регистрации необычных сигналов в течение длительного периода времени без необходимости постоянного мониторинга. Осциллограф SDS1052DL+ имеет встроенную память емкостью 7 МБ для записывающего устройства, а также поддерживает внешнюю память USB.

воспроизведение сохраненных данных

Воспроизведение данных для наблюдения и анализа пользователем, ранее сохраненных с помощью функции записи сигналов

Интерфейсы осциллографа SDS1052DL+

USB Host (передняя панель) — совместимость с USB-накопителями

USB Device — удаленное управление функциями устройства и PictBridge (печать)

Выход BNC — функция сравнения результатов «Годен/Не годен»

В комплект входят:

• Цифровой осциллограф SDS1052DL+
• Щупы осциллографа с переключаемым делителем напряжения х1/х10 х2шт.
• шнур питания
• USB-кабель
• Программное обеспечение EasyScope можно загрузить с сайта производителя
• оригинальная коробка с графикой

Gotronik компания является авторизованным дистрибьютором Silent на польском рынке.
