Оптическая линейка ALS-DR 600 мм 1 мкм
Оптические измерительные весы серии ALS-DR идеально подходят для работы на различных обрабатывающих станках: обычных станках и станках с числовым программным управлением и ЧПУ. Они имеют точку отсчета, часто используемую в устройствах с ЧПУ.
Алюминиевый корпус и гибкие уплотнения защищают линейку, головку и направляющую от стружки и других загрязнений, таких как пыль, пыль, охлаждающая жидкость.
Измерительная головка движется без трения вдоль прямой кромки. К внешнему монтажному блоку он подключается через разъем, компенсирующий неизбежные неровности между линейкой и опорой станка.
Измерительные линейки выпускаются в корпусах, охватывающих диапазон измерения до 3000 мм. Серия линеек ALS-DR отличается небольшими размерами: 21,5мм х 51,5мм (включая головку).
Основные функции:
Инкрементальная система с выходом A/A, B/B, Z/Z или A, B, Z.
Точка опорное расстояние на расстоянии 50 мм (слева).
Выход типа RS422 (EIA-422) или TTL, 5 В.
Высокое разрешение: 0,001 мм.
Погрешность: ± 3. мкм/м.
Измерительная длина 450 мм.
Двойное уплотнение.
Высокая устойчивость к ударам и вибрациям.
Простой монтаж.
Компактный алюминиевый корпус.
- Разрешение: 1 мкм
- Выход: RS422 (EIA-422) или TTL
- Выходные сигналы: A/A, B/B, Z/Z или A, B, Z
- Питание: 5 В
- Опорная точка: на расстоянии 50 мм.
- Опорная отметка: До 1 м, контрольная отметка каждые 50 мм, от метра и выше, контрольная отметка каждые 100 мм.
- Повторяемость: +/- 3 мкм.
- Максимальная скорость перемещения: 120 м/мин.
- Вилка:D-SUB 9-контактный
- Уровень защиты: IP55
- Длина кабеля: 3 mb
- Рабочая температура: -10°C ÷ +50°C
- Температура хранения: -40°C ÷ + 50°С.
- Материал корпуса: Алюминий
- Размеры: На чертеже

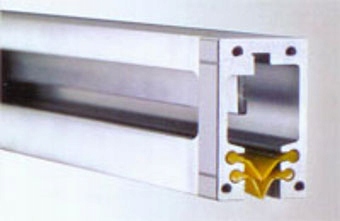

Двойное уплотнение линейки гарантирует полную защиту от грязи, пыли, опилок, жидкостей и других загрязнений.
Типичные применения:
- обрабатывающие центры,
- токарные, фрезерные станки, дрели, шлифовальные станки,
- электроэрозионная обработка станки (электроэрозионные станки),
- станки для обработки листового металла,
- сварочное оборудование,
- гибочные станки,
- промышленные роботы,
-станки для обработки дерева, стекла, пластмассы
- и т.д.

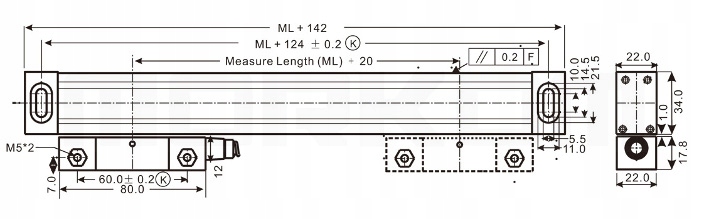

Размеры:
