СОЛНЕЧНЫЙ КОМПЛЕКТ БЕЗ СЕТЕВОГО ИНВЕРТОРА 3000ВТ/6500ВТ 24В ПАНЕЛИ ГЛУБОКИЙ СКЛАД 110Ач

Подробная инструкция и схема сборки прилагаются к каждому купленному набору.

Спецификация:

• Производитель: Longi Solar
• Материал ячейки Монокристаллический
• STC Максимальная мощность Pmax: 430 Вт
• STC Напряжение холостого хода Voc : 39,43 В
• STC Максимальное напряжение питания Vmp: 33,16 В
• STC Ток короткого замыкания Isc: 14,00 A
• STC Максимальная мощность тока Imp: 12,97 А
• NOCT Максимальная мощность Pmax: 321 Вт
• NOCT Напряжение холостого хода: 37,02 В
• NOCT Максимальное напряжение питания Vmp: 30,26 В
• NOCT Короткое замыкание ток Isc: 11,31 А
• NOCT Максимальный ток мощности Imp: 10,62 А
• КПД: 22%< /li>
• Количество обходных диодов: 3 шт.
• Степень защиты соединительной коробки: IP68
• NOCT (номинальная рабочая температура элемента): 45±2 °C
• Температурный коэффициент PMAX: -0,290%/°C
• < b >Температурный коэффициент ЛОС: -0,230%/°C
• Температурный коэффициент ISC: +0,050%/°C
• Рабочая температура: -40°C ÷ +85°C.
• Максимальное напряжение системы [В постоянного тока]: 1500 В постоянного тока (IEC/UL)
• Максимальная защита: 25 А
• Стекло: Однослойное закаленное стекло с покрытием толщиной 3,2 мм.
• Долговечность для ветровая и снеговая нагрузка: ветер: 2400 Па снег: 5400 Па
• Класс защиты: II
• Класс огнестойкости: Тип 1 или 2 UL, класс C IEC.
• Разъем модуля: MC4-EVO2
• Выходной кабель +/-: > 4 мм2, 1200 мм / 1200 мм.
• Испытание на град: 25 мм, скорость града 23 м/с.
• Цвета: Полностью черный
• Задняя часть модуля (задний лист): Черно-белый
• Размеры: 1722 x 1134 x 30 мм
• Вес: 20,8 кг
• Количество в комплекте: 3 панели
• Код товара: 25800
• Установить код: 26970

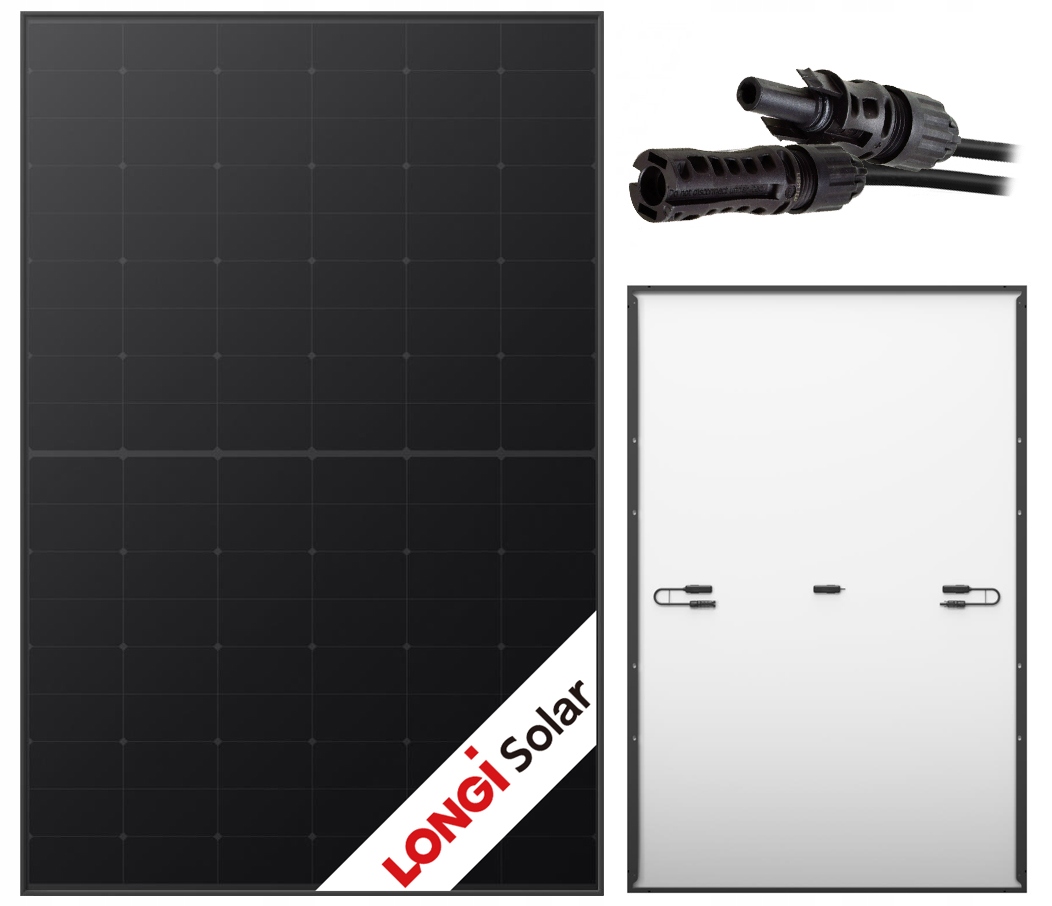

Фотоэлектрический модуль Longi Solar 430W – это Фотоэлектрические панели LONGi Solar с отличными параметрами. Этот тип панельных ячеек изготовлен из одного кристалла кремния. Монокристаллическая фотоэлектрическая панель LONGi отличается более высокой эффективностью, благодаря чему для производства того же количества энергии требуется меньше панелей. Таким образом, монокристаллические модули экономят больше места по сравнению с поликристаллическими модулями.

Кабели длиной около 120 сантиметров, идущие от панели, соединяются с помощью разъемов MC4 EVO2.

Гарантия качество:

• Испытание на электрическую изоляцию
• Испытание на устойчивость к внешним условиям
• Испытание на воздействие горячих точек
• Испытание на устойчивость к ультрафиолетовым лучам
• Испытание на устойчивость к перепадам температур, воздействию града
• Испытание на влагостойкость
• Испытание на прочность
• Испытание на механическую стойкость к нагрузке

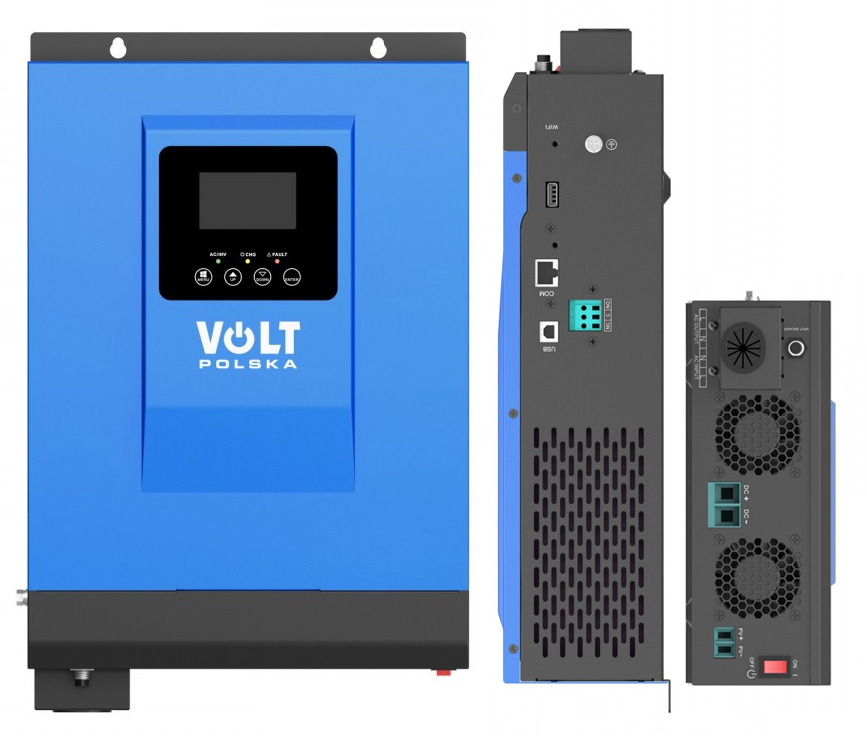

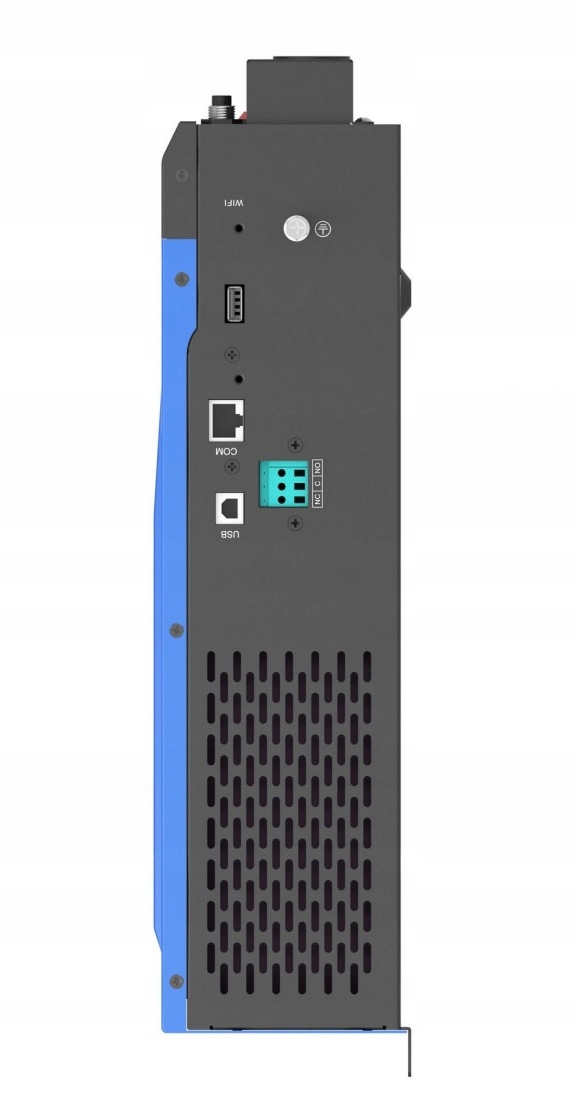

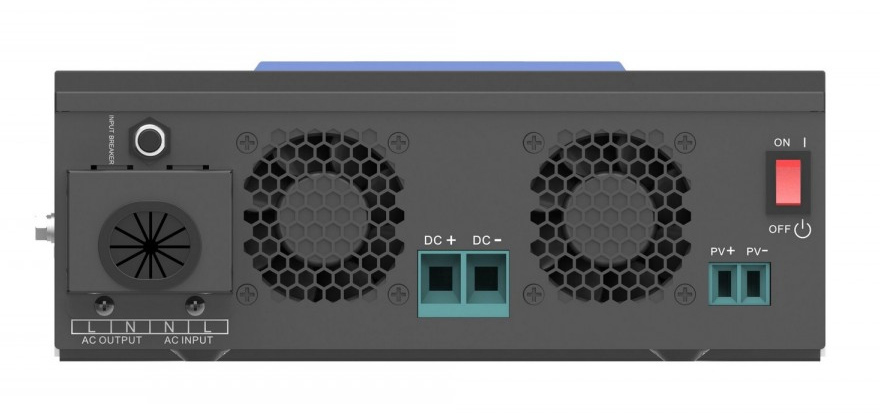

Солнечный инвертор Volt Polska SINUS PRO ULTRA M 6500

• Производитель: Volt Polska
• Общая мощность (мгновенная): 6500 ВА
• Постоянная мощность (постоянная): 3000 Вт
• Форма выходного напряжения: Чистый синус
• Выходное напряжение (инвертор): 230 В постоянного тока.
• Максимальный КПД (инвертор): 90–93 %
• Время переключения (инвертор): 10 мс (ИБП)/20 мс (APL)
• Напряжение (вход сети): 230 В переменного тока
• Диапазон входного напряжения (сети): 170–280 В переменного тока/90–280 В переменного тока/184–253 В переменного тока
• Диапазон частот: 50 Гц/60 Гц
• Напряжение аккумулятора: 24 В постоянного тока.
• Ток зарядки (солнечная панель): MPPT 60 А.
• Напряжение (солнечная панель): 24 В постоянного тока.
• Диапазон рабочего напряжения Вмп (солнечная панель): 30–128 В постоянного тока.
• Макс. Солнечная панель Voc: 160 В постоянного тока
• Рабочая температура: 0°C~50°C
• Размеры: 367 ,4 x 254,5 x 103 мм.
• Вес: 5,6 кг.
• Код продукта: 26946

Описание продукта

Солнечный инвертор SINUS PRO ULTRA M 6500 — устройство, сочетающее в себе несколько функций: инвертор, солнечное зарядное устройство и зарядное устройство для аккумуляторов. Четкий ЖК-дисплей обеспечивает простое и интуитивно понятное управление с помощью кнопок для таких настроек, как: ток зарядки аккумулятора, приоритет переменного/солнечного зарядного устройства, допустимое входное напряжение в зависимости от различных приложений.

Наиболее важные функции:

• Чистый SINUS
• Настраиваемый диапазон входного напряжения для бытовой техники и компьютеров с помощью настроек ЖК-дисплея.
• Настраиваемый ток зарядки аккумулятора в зависимости от приложение, благодаря настройкам ЖК-дисплея.
• Настраиваемый приоритет зарядки от сети переменного тока или солнечной энергии, благодаря настройкам ЖК-дисплея.
• Совместимость с сетевым напряжением или мощностью генератора.
• Автоматический. перезапуск при восстановлении сети переменного тока.
• Защита от короткого замыкания, перегрузки и перегрева.
• Современный дизайн зарядного устройства обеспечивает оптимальную зарядку аккумулятора.
• Функция холодного запуска.

Какие устройства питаются от SINUS PRO ULTRA M 6500?

• Устройства RTV, например телевизоры, тюнеры, Hi-Fi, DVD
• Бытовая техника, например, холодильники, микроволновые печи, блендеры, тостеры.
• Офисное оборудование, например, принтеры, факсы, компьютеры, мониторы.
• Электроинструменты, например дрели, шлифовальные машины, угольники.
• Насосы. , компрессоры

Что отличает блок питания SINUS PRO ULTRA M 6500 от других устройств?

Встроенный преобразователь pure SINUS формирует на выходе «синусоидальное» напряжение, то же, что и в сетевой энергии. Благодаря этому он может питать индуктивные устройства (в том числе электроинструменты, воздушные компрессоры, кондиционеры, холодильники, морозильники и т. д.).

При использовании инвертора серии SINUS PRO ULTRA 6500 M, когда при работе в фотоэлектрических установках (циклическая зарядка аккумуляторов) мы рекомендуем использовать наиболее подходящие для этой цели аккумуляторы, например, GEL VPRO SOLAR, DEEP CYCLE VPRO SOLAR или литиевые LiFePO4.

Не забудьте выбрать соответствующий тип батареи в настройках блока питания и зарядный ток, соответствующий ее емкости. Неправильный выбор параметров зарядки аккумулятора может привести к повреждению аккумулятора и потере гарантии на аккумулятор. Использование необслуживаемых аккумуляторов AGM (например, серии AGM, AGM OPTI, AGM VPRO) для работы в фотоэлектрических установках (системах циклической зарядки) может привести к более быстрой потере эффективности/емкости аккумулятора. Такие аккумуляторы предназначены и лучше всего работают для буферной работы (поддержание напряжения, системы аварийного электропитания ИБП).

Как и в случае с аккумуляторами других типов, неправильный выбор режима зарядки ток может привести к его повреждению и потере гарантии на батарею.

Аккумулятор Volt DEEP CYCLE VPRO SOLAR 12 В, 110 Ач VRLA

• Производитель: Volt Polska
• Номинальное напряжение: 12В
• Номинальная емкость: 110Ач
• Общая высота: 218 мм
• Внутреннее сопротивление (при 25°C): 4,5 мОм
• Высота: 213 мм
• Ширина: 173 мм< /li>
• Длина: 331 мм
• Вес:28,6 кг
• Рекомендуемая рабочая температура: 25°C±3°C
• Максимальный зарядный ток: 30 А
• Максимальный ток разряда: 1000 А li>
• Расчетный срок службы (25°C): 5-8 лет
• Количество в комплекте: 2 батарейки li >
• Код товара: 21112

Описание продукта

Аккумулятор серии DEEP CYCLE предназначен, среди прочего, для: для питания солнечных и ветроэнергетических систем, кемперов, систем аварийного электроснабжения (ИБП, автоматика). Он был спроектирован и сконструирован таким образом, что перед повторной зарядкой его можно глубоко разрядить.

Важнейшие особенности:

• Он имеет Усиленная конструкция со свинцовыми пластинами, активными материалами высокой плотности и немного более сильным электролитом, чем у стандартных батарей. Благодаря этому его можно использовать в тех случаях, когда система автоматической герметизации работает циклично. Когда давление внутри аккумулятора становится слишком высоким, клапаны открываются, в результате чего образующийся газ безопасно выбрасывается за пределы корпуса и предотвращает повреждение. Такая ситуация возникает при перезаряде аккумулятора.
• Корпус аккумулятора изготовлен из материала ABS, медные элементы

Что обеспечивает ли аккумуляторная батарея DEEP CYCLE питание?

• Система солнечной и ветровой энергии
• Система резервного питания
• Коммуникационное оборудование
• Системы телекоммуникации
• Источники питания бесперебойный
• Инвалидные коляски
• Электроинструменты
• Гольф-машины
• Внедорожники Багги
• Морское оборудование
• Морское оборудование
• li>
• Медицинское оборудование

Почему стоит использовать аккумулятор DEEP CYCLE?

• Отличная регенерация после глубокой разряда
• Длительный срок службы 5-8 лет
• Высокая устойчивость к механическим повреждениям и высоким температурам
• Не требует обслуживания - не требует долива или замены электролита.
• Безопасен в использовании (нет утечек электролита, клапаны давления)

Технические параметры:

• Емкость (при 25°C) 10ч (10,8В): 110Ач
• Емкость (при 25°C) 5 ч (10,5 В): 80 Ач
• Емкость (при 25°C) 3 ч (10,2 В): 75 Ач
• Емкость (при 25°C) 1 час (9,6 В): 60 Ач
• Емкость: (40°C): 102%
• Производительность (25°C): 100 %
• Производительность (0 °C): 85 %
• Емкость (-15°C): 65%
• Саморазряд (25°C) 3 месяца: 91% номинальной емкости
• Саморазряд (25°C) 6 месяцев: 82 % номинальной емкости
• Саморазряд (25°C) 12 месяцев: 64 % номинальной емкости.
• Диапазон рабочих температур — разрядка: от -15 °C до 50 °C.
• Диапазон рабочих температур – зарядка: от -10°C до 50°C
• Диапазон рабочих температур — хранение: от -20°C до 50°C
• Буфер напряжение зарядки (25°C): 13,5–13,8 В постоянного тока.
• Напряжение циклической зарядки (25 °C): 14,4–14,7 В постоянного тока.
< /ул>

Кабель 3SPZC21726 для подключения аккумуляторов

• Длина: 25 см
• Сечение жил кабеля: 35мм2
• Применение: для AGM или гелевых аккумуляторов
• Количество в комплекте: 1 кабель
• Код изделия: 22970

Применение:

• Параллельное подключение AGM или гелевых аккумуляторов для увеличения емкости .
• Последовательное соединение аккумуляторов AGM или гелевых. например, соединив две батареи 12В, получим батареи 24В.
• Смешанное (последовательно-параллельное) соединение аккумуляторов AGM или гелевых для увеличения емкости и напряжения.

Схема последовательного соединения аккумуляторов для получения более высокого напряжения

Последовательное соединение достигается за счет соединения комплекта аккумуляторов таким образом, чтобы положительный полюс (+) первого аккумулятор подключается к отрицательному полюсу (-) второго аккумулятора.

После подключения в начале ряда находится положительный полюс (+) и в конце ряда находится отрицательный полюс (-). К понятиям начала и конца следует относиться традиционно.

2 кабеля 10 м – 6 мм2 (MC4-EVO2 – гильза)

• Длина: 2 x 10 м
• Крестовая жила кабеля -сечение: 6 мм2
• Металл: Медь
• Защита от коррозии: Оцинкованная проволока
• Цвет: черный и красный
• Максимальное напряжение системы: 1500 В постоянного тока (IEC)
• Клеммы: Разъемы и втулка MC4-EVO 2

Применение:

• Кабели были разработаны специально для использования при производстве солнечной энергии.< /li>
• Мы используем их для подключения фотоэлектрических панелей.
• Кабель подходит для наружного* и внутреннего использования.
• Подходит для фотоэлектрических установок, установленных на крыше и на земле. (касается разъемов MC4-EVO 2)
• Очень высокая устойчивость к солнечному свету.
• В целях безопасности использованы огнестойкие материалы высочайшего качества.

Кабель для подключения аккумуляторов к розетке постоянного тока в инверторе (глаз — гильза)

• Длина: около 100 см
• Поперечное сечение жилы кабеля: 16 мм2.
• Защита от коррозии: оцинкованные провода.
• Концевые соединения: проушина и наконечник
• Цвет: Черно-красный
• Количество в комплекте: 2 провода

Применение:

• Кабель для подключения аккумуляторов к розетке постоянного тока в инверторе.
• Для аккумуляторов AGM, геля и LiFePO4.

В комплект входят:

• Три фотоэлектрические панели Longi Solar мощностью 430 Вт, 33 В [1722 x 1134 x 30 мм] + кабель MC4 EVO2.
• Volt Polska SINUS PRO ULTRA 6000 Solar инвертор
• Два аккумулятора от Volt Polska DEEP CYCLE VPRO SOLAR 12V 110Ah VRLA
• 3SPZC21726 Кабель для подключения AGM и гелевых аккумуляторов
• 2x Кабель для подключения аккумуляторов к DC розетка в инверторе
• 2x Кабель 10м – 6мм2 MC4-EVO2 для подключения панелей
