Покупая «Обрив фази та контрольне реле 3х380В асим. тридцять%», вы можете быть уверены, что данное изделие из каталога «Реле» вы получите через 5-7 дней после оплаты. Товар будет доставлен из Европы, проверен на целостность, иметь европейское качество.

Реле потери фазы и управления 3x380 В переменного тока + N асимметрия 30 %, контакт 5 А/250 В переменного тока

Видео, демонстрирующее работу реле:

https://www.youtube.com/watch?v=KQvL8-Nlm-c&ab_channel=CentrumDystrybucjiAutomaticki

Общие сведения

Реле обрыва фазы ФКВ-14Н предназначены для предотвращения выхода из строя трехфазных двигателей, вызванного ошибками в сети.

Применение и принцип работы

Нормальная работа (без ошибок): при нормальном напряжении и последовательности фаз правильно, реле включено и горит светодиод OUT.

Ошибка дисбаланса: когда какая-либо фаза выходит за пределы нормального диапазона, светодиод ERR мигает в течение 2 секунд.

Ошибка опрокидывания фазы:Светодиод ERR горит постоянно, светодиод OUT гаснет, и реле отключает систему

Ошибка PTC: когда температура двигателя превышает номинальное значение, светодиод ERR мигает с интервалом в 1 секунду, светодиод OUT гаснет и реле отключает систему. Когда температура двигателя вернется в норму, реле снова активируется и загорится светодиод OUT.

Когда реле включено: контакты 2 (COM) и 3 (NC) образуют замкнутую цепь, а контакты 1 (NC) и 2 (COM) разомкнутая цепь.

При отключенном реле: контакты 2 (COM) и 1 (NC) образуют замкнутую цепь, а контакты 3 (NC) и 2 (COM) ) образуют разомкнутую цепь.

Технические параметры:

  • Рабочее напряжение (Un): 3x380 В переменного тока + нейтраль
  • Рабочая частота: 50/60 Гц.
  • Рабочая мощность: <6ВА
  • Рабочая температура: -20° C ...+55°C
  • Асимметрия: ± % 30
  • Дисплей: Диоды OUT и ERR
  • Тип подключения: Терминальное подключение
  • Нагрузочная способность контактов реле: 5А/250В переменного тока (резистивная нагрузка)
  • Диаметр кабеля: 1,5 мм
  • Вес: 110 г
  • Монтаж: Крепится на DIN-рейку

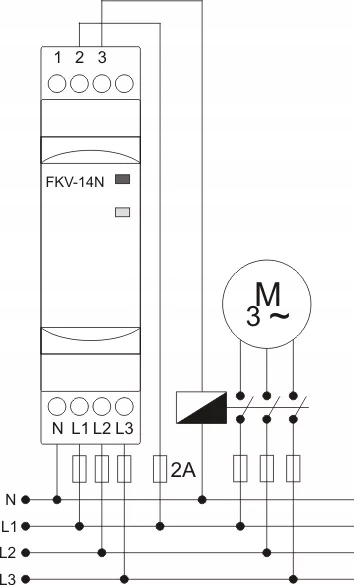

Схема подключения

Размеры
