Инструмент для обжима модульных разъемов 6/8P RJ10/11/12/45/45 с зажимом LogiLink

номер по каталогу: 49217

Описание товара

Предлагаемый товар является продуктом известной немецкой компании LogiLink. Карточка-каталог, гиперссылка на сайт производителя и подробные характеристики доступны по адресу: www.stratos.pl/strony/49217.htm.

Предлагаемый инструмент предназначен для сборки 6П, 8П «классик» и 8П модульного. экранированные разъемы закроют кабель. Инструмент имеет следующие функции:

• обжимной инструмент для модульных разъемов 6P (RJ10-6P2C, RJ11-6P4C, RJ12-6P6C)
• Обжимные устройства для модульных разъемов 8P (RJ45-8P8C)
• Обжимные устройства для модульных разъемов 8P (RJ45-8P8C), экранированные с кабельным зажимом
• Кабельный зажим

Установка «классического» инструментального разъема RJ45 категории 5E или 6 включает в себя нажатие на контактные штыри (чтобы они проникли в изоляцию проводов и обеспечили правильный контакт) и нажатие на фиксатор троса (благодаря чему вилка надежно фиксируется). на кабеле). Разъемы для инструментов RJ45 категории 6А имеют экран и кабельный зажим (хвостовой зажим). Этот зажим служит для обеспечения контакта с экраном кабеля и фиксации вилки на кабеле. Заглушки для инструментов категории 6А с зажимом не требуют фиксирующего давления, поскольку это может привести к деформации экрана.

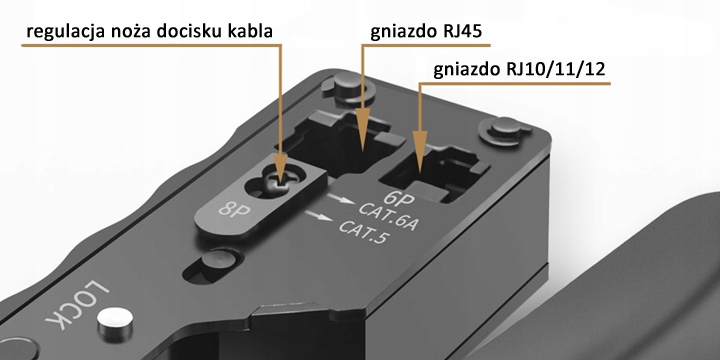

Предлагаемый инструмент предназначен для обжима обоих типов разъемов – как вилок категории 5Е и 6, так и вилок категории 6А с зажимом. Запирающий прижимной нож может быть «включен» (при зажиме экранированных вилок) или «выключен» (при зажиме экранированных вилок струбциной). Нож имеет два положения, фиксируемых винтом.

Процесс обжатия штекеров струбциной представляет собой двухэтапный процесс. Первый этап - запрессовать контактные штыри в гнезде 8П (при выключенном стопорном ноже), второй этап - завернуть хомут в гнездо зажима хомута.

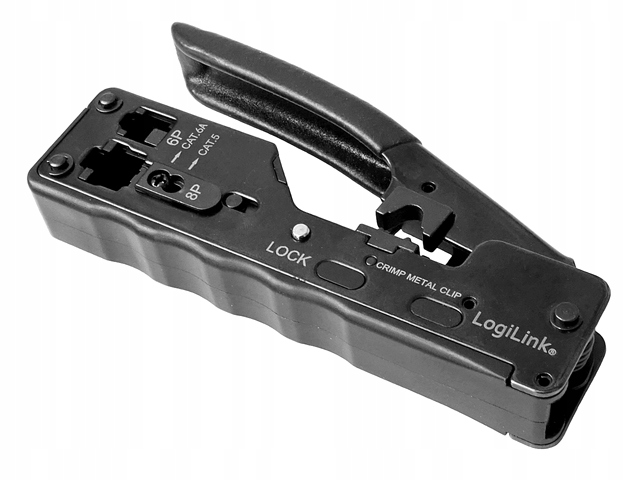

Инструмент изготовлен из закаленной углеродистой стали, нажимные зубья обработаны на станке с ЧПУ (прецизионная численная обработка), длина рычага 14 см. Ручка инструмента покрыта специальным противоскользящим материалом, параллельная матрица давления обеспечивает точное и равномерное давление. Замок (LOCK) облегчает хранение.

Технические данные

• Материал: закаленная углеродистая сталь, окисленная, ручка покрыта нескользящим материалом TPR.
• Тип обжимных штекеров: 6P (RJ10-6P2C), 6P (RJ11-6P4C), 6P (RJ12-6P6C), 8P (RJ45-8P8C), 8P (RJ45-8P8C) с зажимом.
• Размеры (длина/ширина/толщина): 140/65/25 мм.
• Длина дужки: около 140 мм.
• Вес: около 290 г.
