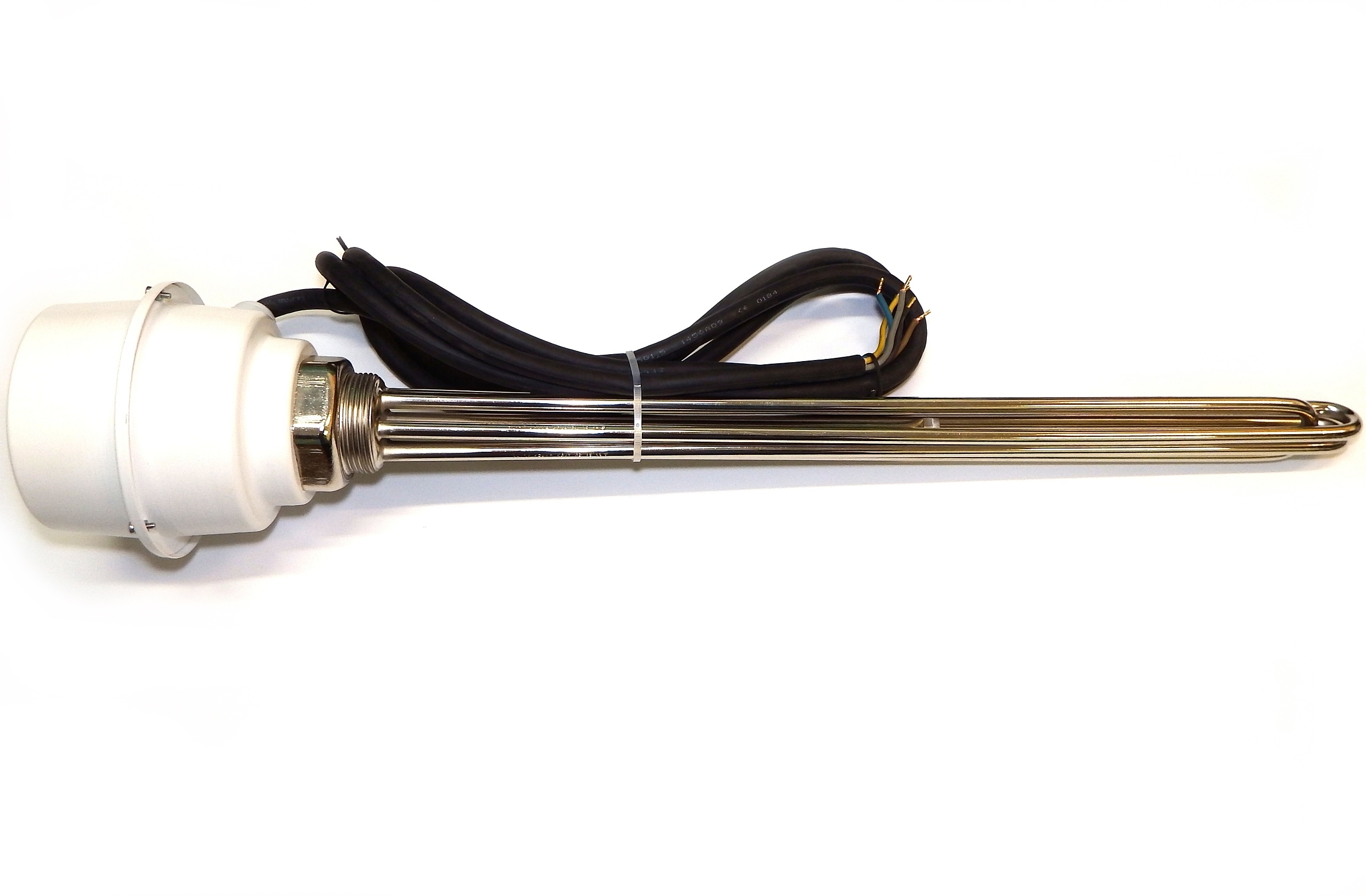

Обігрівач з термостатом для котла GRBT 3kW U 6/4

Нагреватель предназначен для котлов, термальных ванн, центрального отопления.

Мощность - 3 х 1кВт = 3кВт

Электропитание >- трехфазный, пятипроводный

Внутреннее соединение отопительных цепей - звезда

Монтаж - 6/4 дюйма фланец

Наружный диаметр резьбы - около 47,3мм

Материал - медная никелированная трубка.

Кабель - OW 5х2,5мм2 (кабель с резиновой изоляцией) длиной 2,5м

Нагреватель предназначен только для работы в воде, при полном погружении.

Подходит для стальных или эмалированных резервуаров, без анода или с магниевым анодом.

Нет подходит для резервуаров с анодом из нержавеющей стали или титана.

Произведено в Польше компанией Eliko.

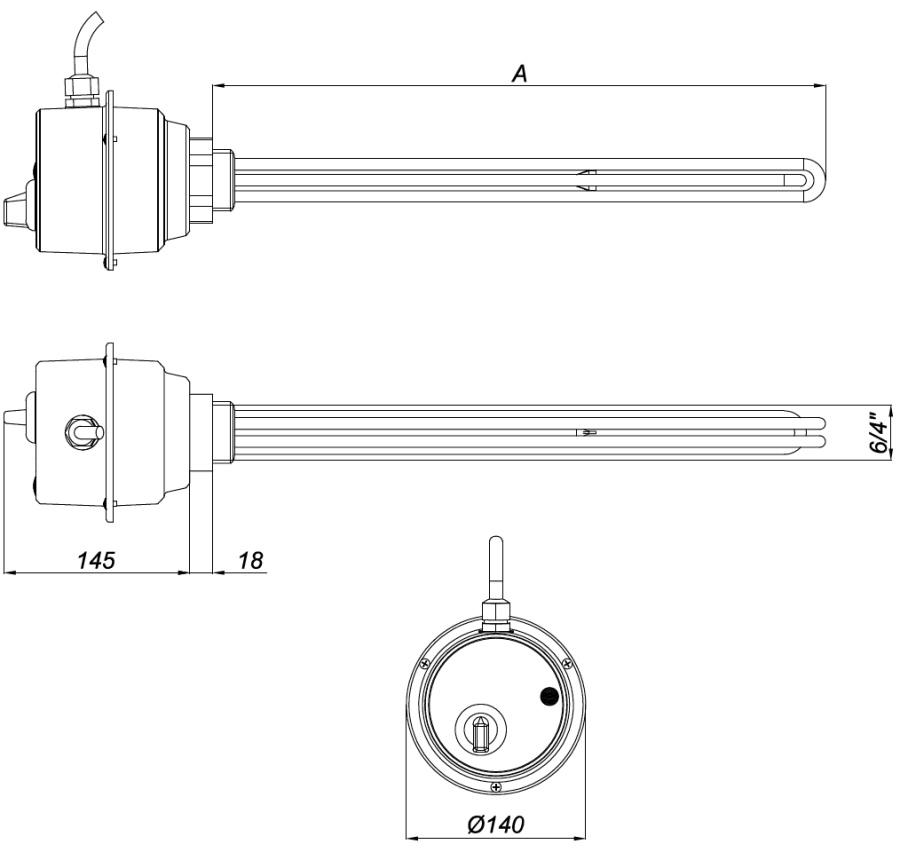

Длина А=30 см

Как выбрать правильный размер резьбы

если ТЭН после откручивания имеет внешний диаметр резьбы около 42 мм, это 5/4 дюйма

если нагреватель после отвинчивания имеет внешний диаметр резьбы примерно 48 мм, это 6/4 дюйма

если отверстие в баке имеет внутренний диаметр примерно 39 мм, это составляет 5/4 дюйма

если отверстие в резервуаре имеет внутренний диаметр около 45 мм, оно составляет 6/4 дюйма

ИНСТРУКЦИЯ ПО НАГРЕВАТЕЛЬНОМУ МОДУЛЮ

Использование по назначению

Нагревательный модуль GRBT предназначен только для нагрева воды в емкостных водонагревателях. с эмалированной сталью, не оснащенные титановым анодом.

Установка

Установку модуля нагрева должен производить только квалифицированный монтажник, имеющий действующая квалификация SEP или соответствующие государственные электрические лицензии в данной стране ЕС в соответствии со всеми применимыми правилами техники безопасности и другими правилами. Производитель не несет ответственности за повреждение нагревательного модуля, возникшее в результате неправильной установки.

а. Освободите водонагреватель.

b. Открутите крышку отверстия, в которое будет вкручиваться нагревательный модуль.

в. Запечатайте неподключенный модуль и вкрутите его.

d. Заполните водонагреватель водой.

e. Во избежание коррозии отверстия после установки водонагревателя и заливки воды в водонагреватель провентилируйте муфту, т.е. аккуратно ослабьте ТЭН, чтобы снять ТЭН с муфты, воздух вышел.

f. Проверьте герметичность резьбового соединения и при необходимости подтяните или герметизируйте модуль нагрева.

г. Подключите модуль нагрева в систему электроснабжения, обеспечивающий базовую защиту, противошоковое устройство, оснащенное устройством защитного отключения с чувствительностью 30мА и устройством защиты от максимального тока мгновенного действия 10А на каждую фазу.

h. Перед постоянным подключением модуля к сети обязательно отключить питание на всех 3 фазах.

Работа

Три Модуль однофазного нагрева имеет встроенный температурный предохранитель, который защищает весь модуль от перегорания при повышении температуры выше 105 С. При срабатывании температурного предохранителя отключите модуль от напряжения и определите причину срабатывания предохранителя. Отключив питание модуля от розетки рядом с ручкой регулятора, нажмите отверткой кнопку сброса, расположенную в отверстии. Затем включите модуль и проверьте его исправность. Модуль имеет встроенный термостат с температурным диапазоном 20°С - 85°С (+/-5°С). Для сохранения максимального срока службы термостат следует устанавливать в средние значения рабочего диапазона.

Неправильное использование

а. Не включайте питание, пока нагревательный модуль не будет погружен в воду.

b. Не производите химическую или механическую очистку нагревательного модуля острыми инструментами.

c. Запрещается ремонтировать нагревательный модуль самостоятельно.

d. Не погружайте нагревательный модуль в жидкость, отличную от той, для которой он предназначен.

e. Нагревательный модуль не может работать на воздухе.

f. Не устанавливайте нагревательный модуль GRBT в устройства с другим источником тепла, температура которого превышает максимальную рабочую температуру термостата 105°C.

g. Если вы используете другой источник тепла (например, угольную печь), проверьте правильность работы нагревательного модуля после отопительного сезона.

h. Во время работы нагревательный элемент должен быть полностью погружен в жидкость.

i. Регулярно проверяйте, что устройство не повреждено и его безопасно использовать.

j. Если шнур питания поврежден, использование устройства невозможно.

k. Корпус обогревателя не должен быть затоплен
