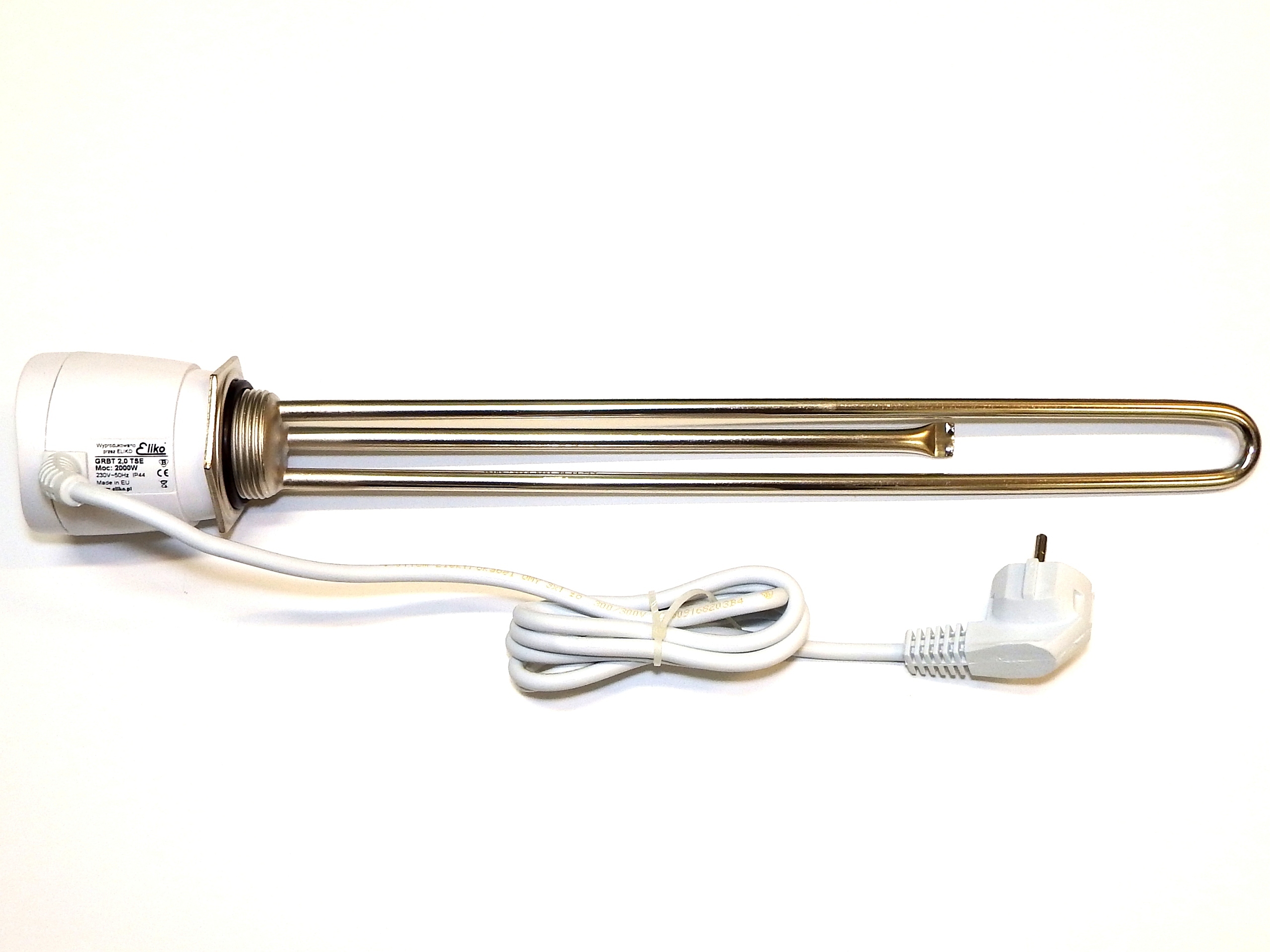

Обігрівач для котла з термостатом GRBT 1400W U5/4''

Нагреватель предназначен для котлов, термальных ванн, центрального отопления.

Мощность - 1400Вт

Напряжение - 230В~

Крепление - фланец 5/4 дюйма

Наружный диаметр резьбы - около 41,3 мм

Материал - медная никелированная трубка.

Нагреватель предназначен только для работы в воде, при полном погружении.

Подходит для стальных или эмалированных резервуаров, без анода или с магниевым анодом.

Нет подходит для резервуаров с анодом из нержавеющей стали или титана.

Произведено в Польше компанией Eliko.

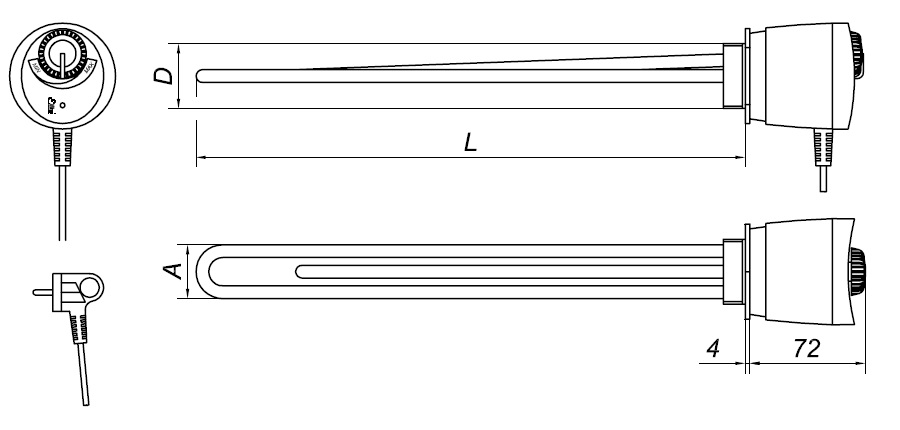

Размеры на чертеже:

Д=335мм

А=35мм

Г=5/4"

Как выбрать правильный размер резьбы

если ТЭН после откручивания имеет внешний диаметр резьбы около 42 мм, это 5/4 дюйма

если нагреватель после отвинчивания имеет внешний диаметр резьбы примерно 48 мм, это 6/4 дюйма

если отверстие в баке имеет внутренний диаметр примерно 39 мм, это составляет 5/4 дюйма

если отверстие в резервуаре имеет внутренний диаметр около 45 мм, оно составляет 6/4 дюйма

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ МОДУЛЯ НАГРЕВА

Судьба

Нагревательный модуль ГРБТ предназначен только для нагрева воды в эмалированных водонагревателях стальной емкости, не оснащенных титановым анодом.

Установка

Нагревательный модуль должен устанавливаться только квалифицированным установщиком, имеющим действующую лицензию SEP или национальную электротехническую лицензию в соответствующей стране ЕС, в соответствии со всеми применимыми нормами безопасности и другими правилами. Производитель не несет ответственности за повреждение нагревательного модуля, возникшее в результате неправильной установки.

а. Очистите водонагреватель.

б. Открутите крышку отверстия, в которое будет вкручиваться модуль нагрева.

в. Запечатайте неподключенный модуль и вкрутите его.

д. Наполните нагреватель водой.

э. Проверьте герметичность резьбового соединения и при необходимости подтяните или герметизируйте модуль нагрева.

f. Подключите модуль нагрева к системе электропитания, обеспечивающей базовую защиту от поражения электрическим током, оснащенной устройством защитного отключения с чувствительностью 30 мА и током 10 А. мгновенный выключатель максимального тока.

г. Модули, оснащенные вилкой, следует подключать только к розеткам с заземляющим штырем. Не используйте удлинители или адаптеры.

Эксплуатация

Модуль однофазного нагрева имеет встроенный температурный предохранитель, который защищает весь модуль от перегорания при повышении температуры выше 90°C. В случае срабатывания температурного предохранителя отключите модуль от напряжения и определите причину срабатывания предохранителя. Выключив модуль из розетки и сняв отверткой ручку регулятора, нажмите кнопку сброса, расположенную в отверстии. Затем включите модуль и проверьте его исправность. Модуль имеет встроенный термостат с температурным диапазоном 20°С-80°С (+/-5°С). Для сохранения максимального срока службы термостат следует устанавливать в средние значения рабочего диапазона.

Неправильное использование

а. Не включайте питание, пока нагревательный модуль не будет погружен в воду.

b. Не производите химическую или механическую очистку нагревательного модуля острыми инструментами.

c. Запрещается ремонтировать нагревательный модуль самостоятельно.

г. Не погружайте нагревательный модуль в жидкость, отличную от той, для которой он предназначен.

e. Модуль нагрева не может работать на воздухе.

f. Во избежание коррозии фланца после установки нагревателя и заливки воды в нагреватель провентилируйте муфту, т. е. слегка ослабить ТЭН., чтобы воздух вышел из муфты.

г. Не устанавливайте нагревательный модуль GRBT в устройства с другим источником тепла, температура которого превышает максимальную рабочую температуру термостата 90°C.

h. Если вы используете другой источник тепла (например, угольную печь), проверьте правильность работы нагревательного модуля после отопительного сезона.

i. Во время работы нагревательный элемент должен быть полностью погружен в жидкость.

j. Регулярно проверяйте, что устройство не повреждено и безопасно ли его использовать.

k. Если шнур питания поврежден, использование устройства невозможно.

l. Корпус обогревателя не должен быть затоплен
