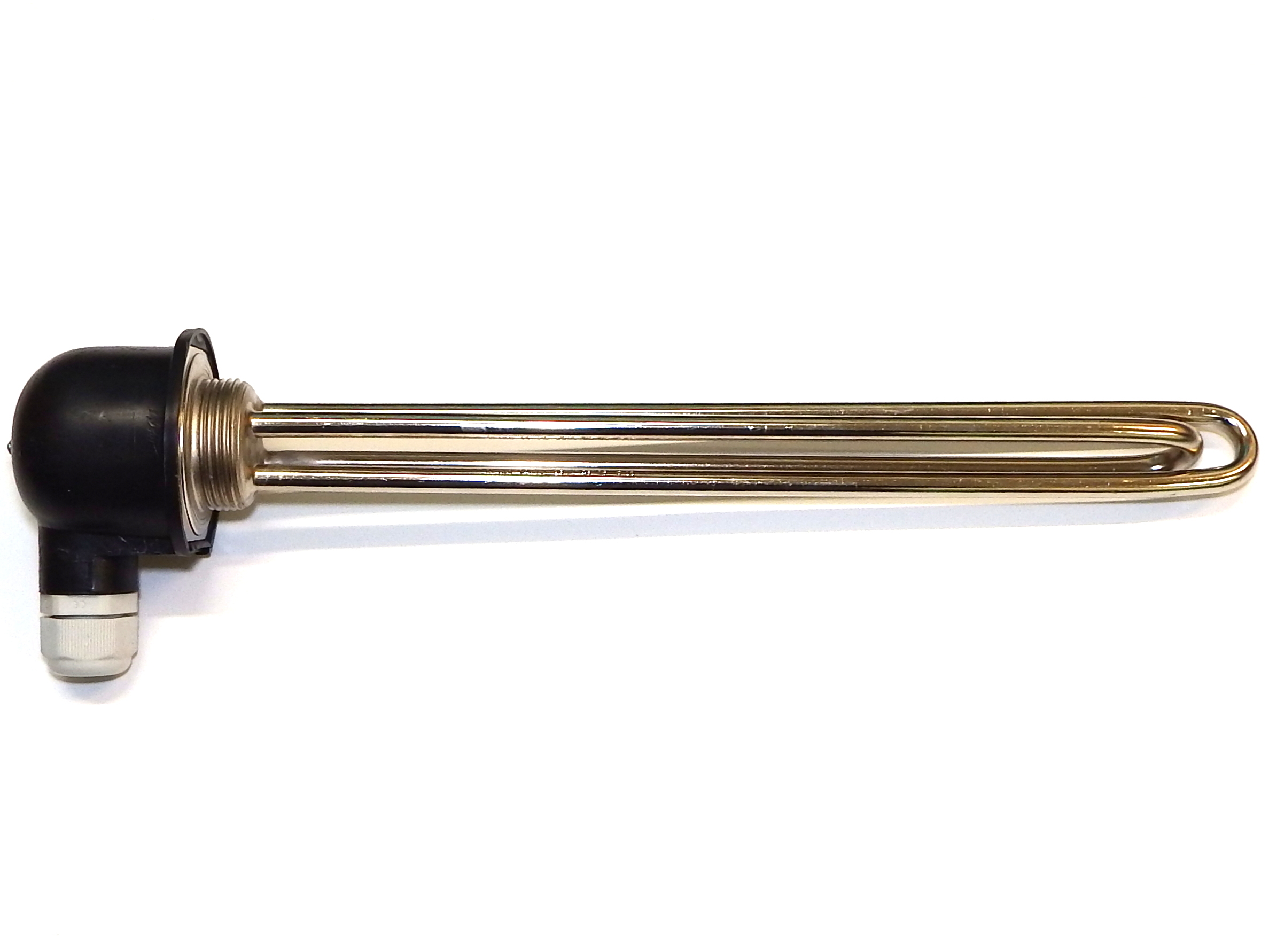

Обігрівач для котла GRBK 2x1400W U 5/4'' пол

Мощность — 2x 1400 Вт

Напряжение — 230 В~

Монтаж — отверстие 5/4 дюйма

Наружный диаметр резьбы – примерно 41,3 мм

Присоединение – винтовые клеммы

Материал – медная никелированная трубка.

.

Нагреватель предназначен только для работы в воде, при полном погружении.

Минимальный объем бака - 175 л.

Подходит для стальных или эмалированных баков, без анодом или с магниевым анодом.

Не подходит для резервуаров с анодом из нержавеющей стали или титана.

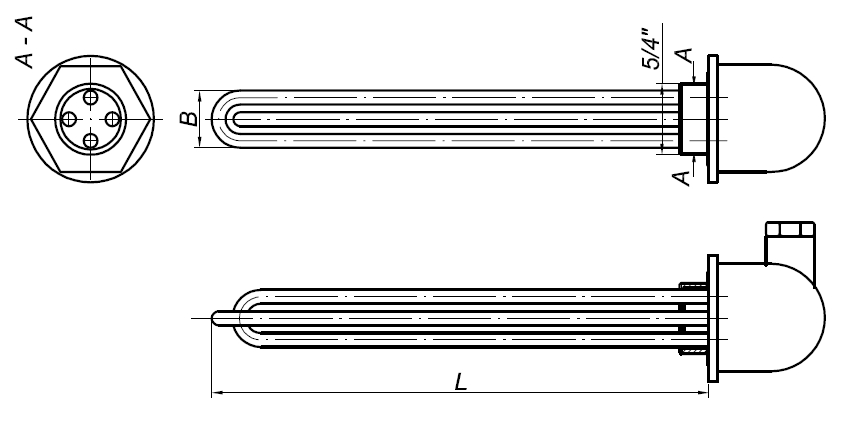

Размеры на чертеже:

Д=340мм

В=35мм

Как выбрать правильный размер резьбы

если ТЭН после откручивания имеет внешний диаметр резьбы около 42 мм, это 5/4 дюйма

если нагреватель после отвинчивания имеет внешний диаметр резьбы примерно 48 мм, это 6/4 дюйма

если отверстие в баке имеет внутренний диаметр примерно 39 мм, это составляет 5/4 дюйма

если отверстие в резервуаре имеет внутренний диаметр около 45 мм, оно составляет 6/4 дюйма

ИНСТРУКЦИЯ ПО НАГРЕВАТЕЛЬНОМУ ЭЛЕМЕНТУ

Использование по назначению

Нагревательный элемент GRBK предназначен только для нагрева воды в емкостных водонагревателях. с эмалированной сталью, не оснащенные титановым анодом.

Установка

Установку нагревательного элемента должен производить только квалифицированный монтажник, имеющий действующая квалификация SEP или соответствующие государственные электрические лицензии в данной стране ЕС в соответствии со всеми применимыми правилами техники безопасности и другими правилами. Производитель не несет ответственности за повреждение нагревательного элемента, возникшее в результате неправильной установки.

Установка нагревательных элементов GRBK должна выполняться следующим образом:

а. Слейте воду из нагревателя.

b. Открутите заглушку отверстия, в которое будет вкручиваться нагревательный элемент.

c. Загерметизируйте отсоединенный нагревательный элемент и вкрутите его.

d. Заполните нагреватель водой.

д. Проверьте герметичность резьбового соединения и при необходимости затяните или загерметизируйте нагревательный элемент.

f. Подходящее сечение силовых кабелей следует выбирать, учитывая как минимум их долговременную нагрузочную способность и расположение. Подключите нагревательный элемент к системе электропитания, обеспечивающей базовую защиту от поражения электрическим током, оснащенной устройством защитного отключения с чувствительностью 30 мА и выключателем максимального тока мгновенного действия 10 А на каждую фазу.

g . Перед подключением нагревательного элемента к сети обязательно отключите электропитание на всех фазах.

з. Необходимо обеспечить правильное и надежное подключение защитного проводника. Не используйте удлинители или адаптеры.

i. Вокруг нагревательного элемента должно быть не менее 30 см пространства для заполнения нагретой жидкостью внутри резервуара.

Неправильное использование

а. Не включайте питание, пока нагревательный элемент не будет погружен в жидкость.

b. Не производите химическую или механическую очистку нагревательного элемента острыми инструментами.

c. Не ремонтируйте нагревательный элемент самостоятельно.

< n /а Нагревательный элемент нельзя погружать в жидкость, отличную от той, для которой он предназначен.

e. Нагревательный элемент нельзя эксплуатировать на воздухе.

f. Не устанавливайте нагревательный элемент GRB в устройства с другим источником тепла.

г. Во время работы нагревательный элемент должен быть полностью погружен в жидкость.

h. Регулярно проверяйте, что устройство не повреждено и его безопасно использовать.

i. Не допускайте затопления электрических соединений нагревательного элемента.

j. Нагревательный элемент следует устанавливать в нижнем часть танка, до 70% Его Величество.
