NKV канал водонагреватель 250-4 ряды 19 кВт


Код: 6695757534
29206 грн
Цена указана с доставкой в Украину
Товар есть в наличии
КАК ЭКОНОМИТЬ НА ДОСТАВКЕ?
Заказывайте большое количество товаров у этого продавца
Информация
  • Время доставки: 7-10 дней
  • Состояние товара: новый
  • Доступное количество: 102

Приобретая «NKV канал водонагреватель 250-4 ряды 19 кВт», вы можете быть уверены, что данный товар из каталога «Обогреватели» вы получите в срок 5-7 дней после оплаты. Товар будет доставлен из Европы, проверен на целостность, иметь европейское качество.

Обогреватель водоснабжения NKV Ø250 - Вентиляционные отверстия

максимальная мощность 19 кВт, количество рядов труб: 4.

Technical data:
  • Made of galvanized steel,
  • number of rows of pipes: 4,
  • connection diameter Ø250,
  • for supply ventilation systems,
  • for heating or heating air in ventilation channels,
  • Connections with round channels,
  • Нагревательные элементы, изготовленные из медных труб с алюминиевым ребристом,
  • Допустимое рабочее давление 1,6 МПа (16 бар) при температуре воды 100 ° C,
  • Необязательно возможное соединение датчика защиты с замораживанием (г 1/4 ").

Описание. Системы

a - Температура воздуха после использования нагревателя

b - скорость воздуха, протекающая через нагреватель

c - Эффективность воздуха, протекающая через нагреватель

вода, проходящая через нагреватель

f -

Водяной водой

f -

. - питание нагревателя

Пример расчета параметров воды нагревателя:

Для емкости 1000 м3/ч скорость воздуха в кресте нагревателя составляет 3,4 м/с (1).

Чтобы найти температуру, к которой можно нагреть воздух, он принадлежит от точки пересечения (1) с линией расчета зимней температуры (линия дождя, например, -20ºC) влево (2) для пересечения с уменьшением температуры воды (например, 70/50) и привести перпендикулярную температуру воздуха из оси после прохождения нагрева (28 ° С).

Следовательно, чтобы определить мощность нагревателя, вам необходимо с точки пересечения (1) с линией расчета зимней температуры (поднимающейся красной линии, например, -20ºC) вернуть линию (4) вправо к снижению температуры воды (например, 70/50) и привести перпендикулярную к оси власти нагревателя (19,0 КВт).

Чтобы определить необходимую производительность обогревателя, вам необходимо оставить перпендикулярную (6) линию линии производительности воды, протекающей через обогреватель (0,23 л/с). Определите падение давления воды в нагревателе, необходимо найти пересечение линии (6) с диаграммой потери давления и привести к перпендикулярному праву (7) к оси падению давления воды (17,0 кПа).

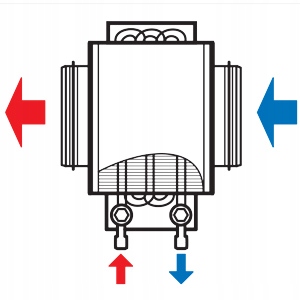

соединение в противоположном направлении с воздушным потоком.

соединение в том же направлении, что и воздушный поток.

Размеры

  • Ød - 248 мм
  • b - 470mm
  • H - 350 мм
  • H3 - 270mm 350 мм
  • l2 - 65 мм
  • l3 - 270 мм
  • k
