Заказывая «Nextion Intelligent 5.0" 800x480 NX8048P050-011R резистивний дисплей», вы можете быть уверены, что данное изделие из каталога «Дисплеи» вы получите через 5-7 дней после оплаты. Товар будет доставлен из Европы, проверен на целостность, иметь европейское качество.

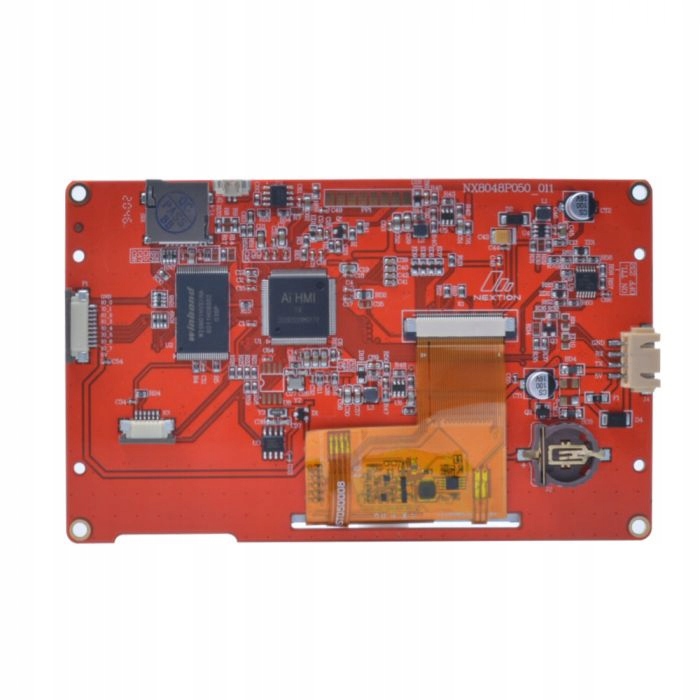

Nextion Intelligent NX8048P050-011R — идеальный дисплей для быстрых проектов человеко-машинного интерфейса с использованием легкодоступных инструментов.
Дисплей управляется через последовательную шину UART. Дисплей рекомендуется для Arduino, Raspberry PI и систем с микроконтроллерами ESP8266.
Если вам необходимо быстро спроектировать интерфейс с кнопками, диаграммами, различными элементами управления и позволяющий оператору легко вводить данные, вы найдете ответ в продуктах серии Nextion.
Дисплеи Nextion делятся на три группы по уровню развития, аппаратным возможностям и вычислительной мощности.
Basic – базовая версия.
Расширенный – по сравнению с базовым, он имеет память eprom, линии GPIO, часы RTC.
Интеллектуальный — по сравнению с расширенным, он содержит множество новых расширенных графических элементов управления.
<р>
Технические характеристики представленного дисплея Nextion Intelligent NX8048P050-011R:
<ул>
Размер: 5,0 дюйма
Разрешение: 800*480
Яркость: 300 нит.
Сенсорная панель: резистивная.
Количество цветов: 65536
Флэш-память: 128 МБ.
SRAM-память: 512 КБ
Частота MCU: 200 МГц
Память EEPROM: 1024 байта.
Количество GPIO: 8
Часы реального времени: ДА
Закрытый корпус: НЕТ
Встроенный динамик: НЕТ
Редактор Nextion
Графическое оформление экрана и функциональных элементов можно очень легко и быстро спроектировать с помощью бесплатной программы на компьютере.
Каждый экран может содержать множество функциональных элементов, так называемых виджетов, к которым относятся:
<ул>
Текст: текстовое поле, которое можно изменить во время работы дисплея.
Число: числовое поле, которое можно изменить как с помощью микроконтроллера, так и с помощью интерактивной клавиатуры на дисплее.
Кнопка: кнопка. Как нажатие, так и отпускание кнопки легко регистрируется через микроконтроллер.
Индикатор выполнения: индикатор выполнения. Значение этой полосы можно легко установить с помощью соответствующей команды.
Изображение: позволяет создать фон экрана или вставить фрагменты изображения в любое место экрана.
Датчик: аналоговый датчик с одним указателем.
Форма волны: используется для построения до четырех графиков.
Слайдер: ползунок, с помощью которого можно задавать различные параметры и переменные в программе.
Флажок: флажок. Каждое касание меняет свое состояние на противоположное.
Поле со списком: раскрывающийся список.
Видео: позволяет вставлять видео.
С помощью мыши вставьте на экран функциональные элементы, которые нам понадобятся, и определите их размер и положение на экране.
Готовый проект, подготовленный в программе Nextion Editor, можно перенести на дисплей двумя способами:
Загрузка соответствующего файла проекта на SD-карту и вставка его в дисплей. После подачи напряжения питания дисплей автоматически загрузит проект во флэш-память. Это хороший способ предоставлять обновления вашего программного обеспечения через Интернет.
Если дисплей подключен к компьютеру (с помощью преобразователя USB - TTL), достаточно нажать кнопку ЗАГРУЗИТЬ и программа автоматически загрузится на дисплей через разъем
