Невеликий підсилювач для навушників із підслуховуванням
- Время доставки: 7-10 дней
- Состояние товара: новый
- Доступное количество: 3
Приобретая «Невеликий підсилювач для навушників із підслуховуванням», вы можете быть уверены, что данный товар из каталога «Монтажные комплекты» вы получите в срок 5-7 дней после оплаты. Товар будет доставлен из Европы, проверен на целостность, иметь европейское качество.
Маленький подслушиватель
Усилитель для наушников

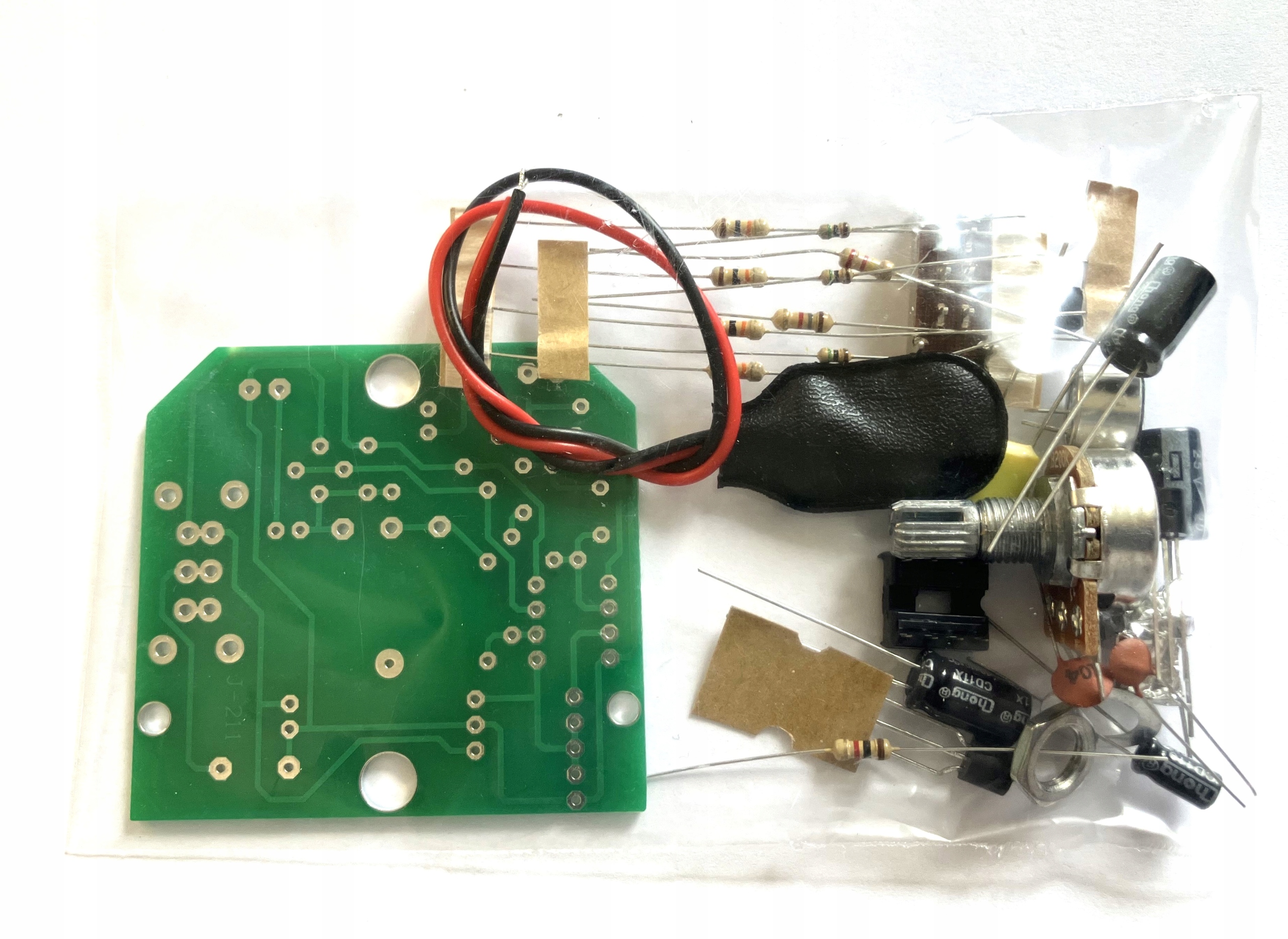

Для самостоятельной сборки, пайки.
Простота сборки.
Время сборки 60 минут .

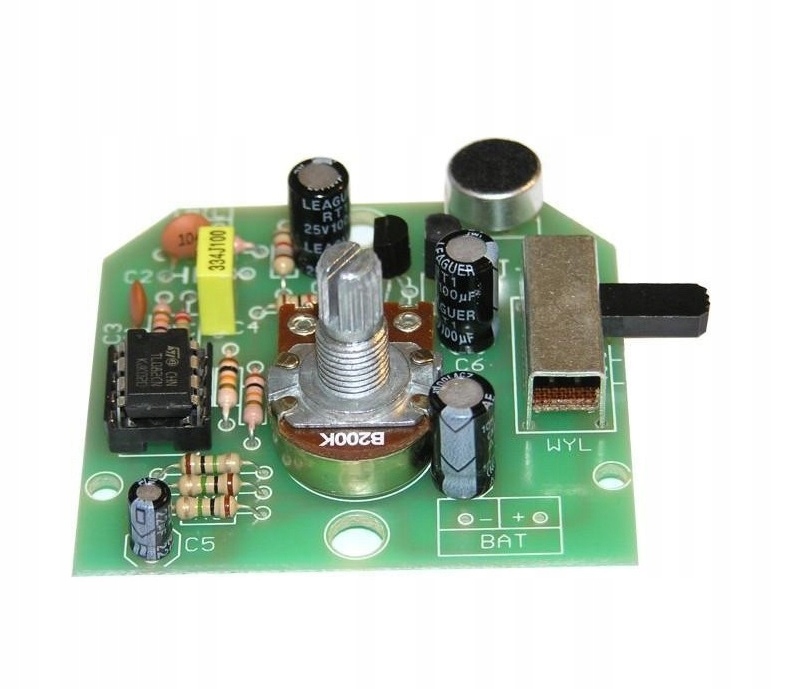

Комплект представляет собой простой усилитель для наушников, работающий с чувствительным электретным микрофоном.
Он позволяет прослушивать акустические сигналы малой интенсивности.
Он может быть использован для подслушивания звуков природы, а также позволит людям с нарушениями слуха, например, слушать радио и то, что происходит вокруг них.
Прослушивание осуществляется через наушники.
Комплект рассчитан на корпус КМ22.
Питание: аккумулятор 9 В.
< б>Размеры платы: 52 х 50 мм.
Это устройство представляет собой простой усилитель для наушников, работающий с чувствительным микрофоном. Это позволяет прослушивать сигналы низкой интенсивности. Его можно использовать для прослушивания звуков природы, а людям с ослабленным слухом он позволит, например, слушать радио.
Электретный микрофон питается от резисторов R1 и R2. Конденсатор С1 фильтрует напряжение, питающее микрофон. Усилитель УС1а работает по схеме инвертирующего усилителя. Конденсатор С3 ограничивает ширину передаваемой полосы сверху. Сильно усиленный сигнал поступает на вход усилителя УС1б.
Усиление этого каскада регулируется потенциометром П1. Транзисторы Т1 и Т2 работают по повторительной схеме, что позволяет подключать низкоомные наушники.
Резисторы R7 и R8 образуют делитель напряжения для смещения входов неинвертирующих операционных усилителей.
Наборы
высочайшего качества, разработанные
и изготовленные
в Польше.
Инструкция:

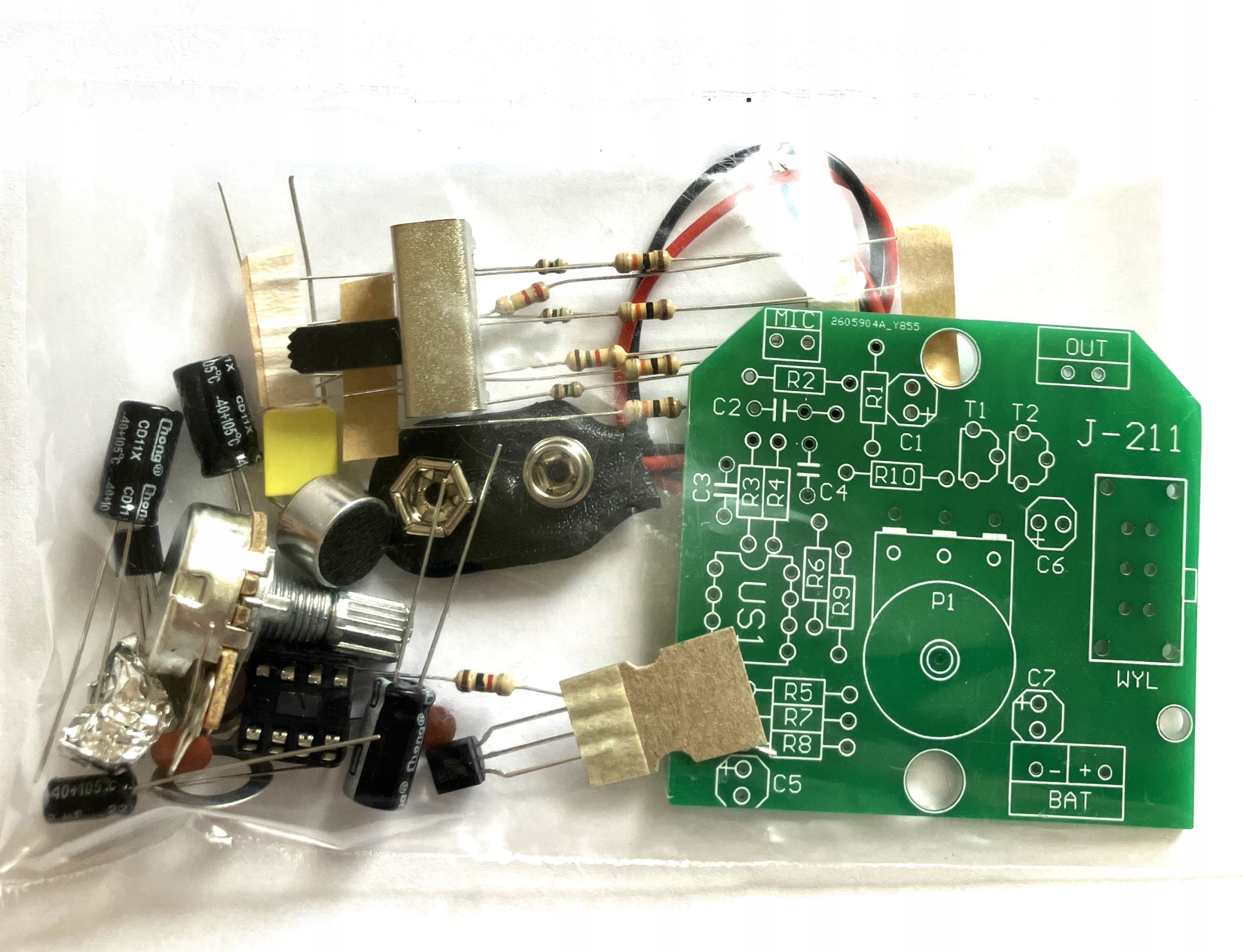

Схема сборки системы напечатана на доске. Необходимо обратить внимание на полярность в случае таких элементов, как конденсаторы, диоды, транзисторы. В случае со светодиодами более длинная ножка – это плюс +, у большинства элементов свои параметры описаны на корпусе. Резисторы могут иметь полосовую маркировку, их сопротивление и допуск можно прочитать с помощью калькуляторов, доступных в Интернете, или измерить мультиметром. Порядок сборки обычно произвольный, в зависимости от планировки, сначала собираем самые маленькие элементы.
