ОСЕВОЕ ВЫТЯЖНОЕ ВЕНТИЛЯТОРНОЕ ОСНОВАНИЕ СИСТЕМЫ H

(гигростат - датчик влажности и таймер - таймер)

СТЕНА И ПОТОЛОК

ВКЛЮЧАЕТСЯ ВЕНТИЛЯТОР НЕ ИМЕЕТ ПЕРЕДНЕЙ ДЕКОРАТИВНОЙ ПАНЕЛИ - НА ДРУГИХ НАШИХ АУКЦИОНАХ ДОСТУПНЫ ПАНЕЛИ В 12 РАЗНЫХ ЦВЕТАХ И УЗОРАХ (ПОКУПКА ОТДЕЛЬНО)

на аукционе продается веер только без передней части. декоративная панель

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ:

• ДИАМЕТР ТРУБЫ - 125 мм
• ВЫСОКИЙ КПД - МАКС. 147 м3/ч
• ЭНЕРГОСБЕРЕГАЮЩИЙ ДВИГАТЕЛЬ – ТОЛЬКО 8 Вт
• ОБЪЕМ – 31 дБ( A) / 3 м/li>
• ТАЙМЕР - ТАЙМЕР - 2 ÷ 30 мин.
• ГИГРОСТАТ - ДАТЧИК ВЛАЖНОСТИ - 60 ÷ 90%
• ШАРИКОВЫЕ ПОДШИПНИКИСТАНДАРТ
• ВОЗМОЖНОСТЬ УСТАНОВКИ ОБРАТНЫЙ КЛАПАН "КО 125" ПРЕДОТВРАЩАЮЩИЙ ВОЗДУХОБВОРОТ (в виде створок из более толстой пленки ПВХ) - КЛАПАН "КО 125" В НАЛИЧИИ НА ДРУГИХ НАШИХ АУКЦИОНАХ< /li>
• АЭРОДИНАМИЧЕСКИЕ ЛОПАСТИ РОТОРА (ВИНТЫ)
• МАТЕРИАЛ - АБС-ПВХ - УФ-СТОЙКИЙ
• ПРОЧНЫЙ И ЖЕСТКИЙ СТРОИТЕЛЬСТВО
• МОНТАЖ НА СТЕНУ или ПОТОЛОК
• ЛЕГКИЙ МОНТАЖ
• ИЗВЕСТНЫЙ ПРОИЗВОДИТЕЛЬ - ВЕНТС-ГРУПП

ОПИСАНИЕ

Современный вытяжной вентилятор со стильным дизайном, предназначенный для использования в душевых, ванных комнатах, кухнях и других жилых помещениях. Максимальная эффективность в сочетании с низким потреблением энергии обеспечивает идеальный микроклимат. Монтаж на вентиляционные шахты или подключение к круглому вентиляционному каналу.

ПРЕИМУЩЕСТВА

Корпус и крыльчатка изготовлены из качественного и прочного пластика, устойчивого к ультрафиолету. радиация. Специально разработанный аэродинамический профиль обеспечивает высокую эффективность использования воздуха. Характерной особенностью вееров из этой серии является возможность использования одного декоративного панно в различных рисунках и цветах (панно есть на других наших аукционах). Вентилятор может быть оснащен специально разработанным обратным клапаном для предотвращения обратной тяги и потерь тепла из помещения - обратный клапан можно приобрести на других наших аукционах. Высокая степень защиты IP 34 обеспечивает идеальное решение для вентиляции ванной комнаты.

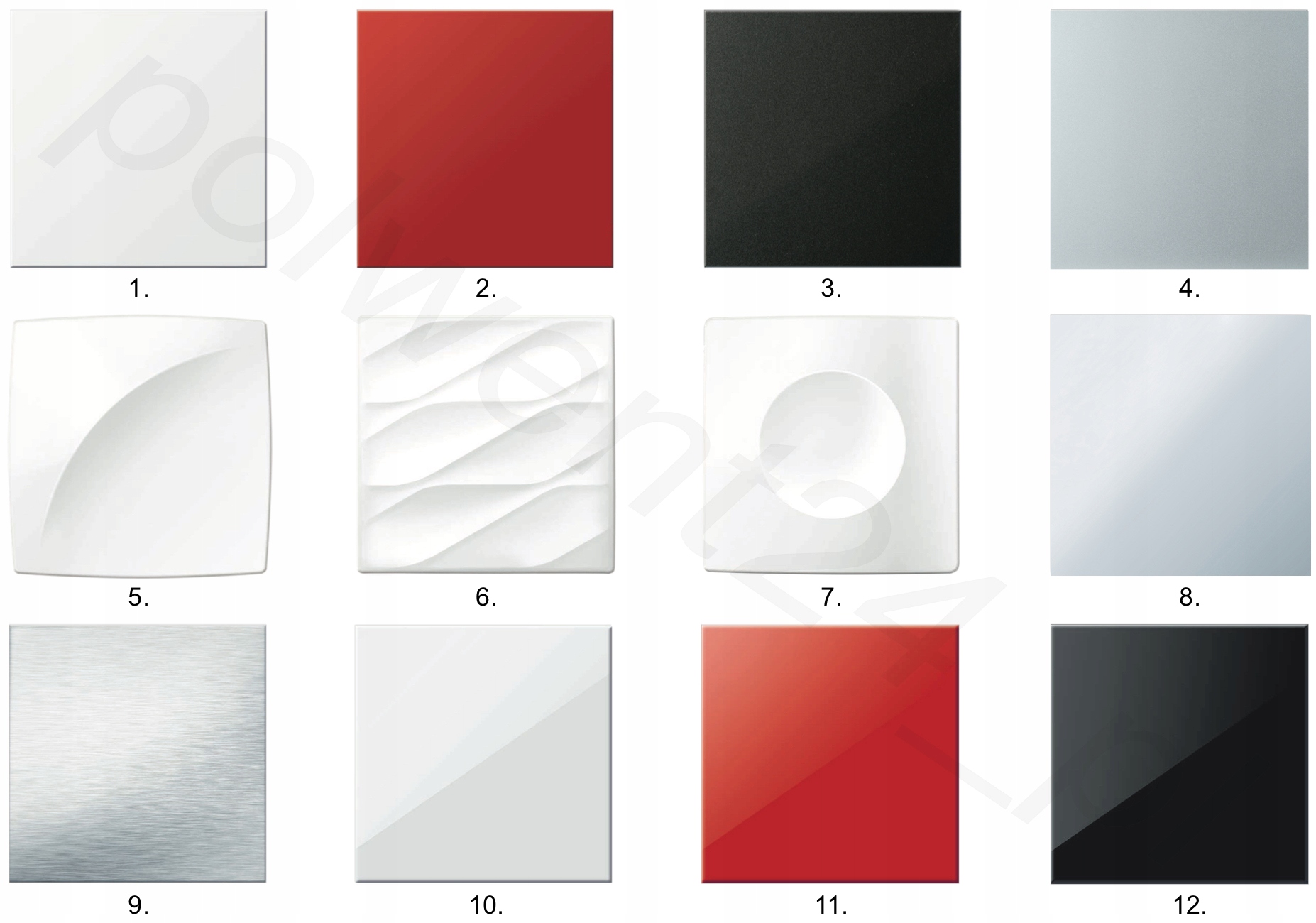

ВАЖНО: ЦВЕТА И УЗОРЫ ДЕКОРАТИВНЫХ ПАНЕЛЕЙ -(ПАНЕЛИ ПРОДАЮТСЯ ОТДЕЛЬНО НА ДРУГИХ НАШИХ АУКЦИОНАХ - ОНИ НЕ ВХОДЯТ В КОМПЛЕКТ ВЕНТИЛЯТОРА, ПРОДАЕМОГО НА ЭТОМ АУКЦИОНЕ)

ПРЕИМУЩЕСТВА ДВИГАТЕЛЯ

Низкое энергопотребление благодаря современному высокоэффективному двигателю. Необслуживаемые шарикоподшипники, не требующие смазки, обеспечивают более 40 000 часов непрерывной работы. Двигатель оснащен термозащитой от перегрева.

АВТОМАТИКА

Благодаря использованию датчика влажности (гигростата) и таймера вентилятор включится автоматически, если уровень влажности в помещении превысит порог датчика 60-90% влажности и работает автоматически до тех пор, пока уровень влажности не упадет до стандартного уровня - предварительно установленного на соответствующем потенциометре), после чего вентилятор перейдет в режим таймера и продолжит работу в течение время, установленное на таймере.

Благодаря функции таймер (таймер выключения) вентилятор может работать в диапазоне времени примерно от 2 до примерно 30 минут, после выключения вентилятора выключателем (например, от осветительной установки).

Для использования всех функций вентилятора необходим трехжильный электрический кабель (от выключателя к вентилятору). Возможно подключение вентилятора двумя проводами (клемма L и N), но в этом случае вентилятор будет работать автоматически в зависимости от уровня влажности воздуха в помещении.

КОНСТРУКЦИЯ ВЕНТИЛЯТОРА (ниже приведен пример монтажа вентилятора и передней декоративной панели - панели различных цветов и рисунков можно приобрести на других наших аукционах - ПЕРЕДНИЕ ПАНЕЛИ НЕ ВХОДЯТ В КОМПЛЕКТ ПРОДАЕМОГО ВЕНТИЛЯТОРА АУКЦИОН)

РАЗМЕРЫ [мм]

• ØD - 124
• □ B - 165
• L - 101
• N - 88
• C - разм. монтажные отверстия. - 70
• H - разм. монтажные отверстия. - 125

ТЕХНИЧЕСКИЕ ДАННЫЕ

• Номинальное напряжение питания - 230 В
• Номинальная частота - 50 Гц
• Мощность - 8 Вт
• Расход воздуха - 147 м3/ч
• Звуковое давление - 31 дБ(А)/3м
• Макс. рабочая температура - 45 °С
• Степень защиты - IP24
• Вес - 0,76 кг

СХЕМА ЭЛЕКТРИЧЕСКОГО ПОДКЛЮЧЕНИЯ

Для подключения вентилятора необходима трехпроводная электроустановка, идущая от выключателя к вентилятору.

• L — Напряжение (постоянно подключено)
• N — Нейтраль (ноль)
• LT - Напряжение (прерывается выключателем)
• S - Выключатель

Правильная настройка вентилятора с помощью датчик влажности:

При первом подключении выполните регулировку, как описано ниже:

- установите потенциометр времени на минимум, а потенциометр влажности на максимум ( потенциометры следует поворачивать очень осторожно, пока не почувствуете легкое сопротивление, поскольку потенциометр можно очень легко повредить, поворачивая его вокруг собственной оси). Затем соедините клеммы L – фаза и N – ноль. После подачи напряжения на это соединение вентилятор должен включиться на несколько-десяток секунд, а затем выключиться сам. Затем, все еще находясь под напряжением, мы осторожно поворачиваем потенциометр влажности влево (против часовой стрелки) до тех пор, пока не включится вентилятор, после чего осторожно поворачиваем его обратно вправо. Теперь у нас есть так называемый минимальный порог срабатывания датчика влажности. Вся регулировка, естественно, осуществляется в помещении, где будет установлен вентилятор.

Если у нас трехпроводная установка, идущая от выключателя (например, освещения или отдельно предназначенного) к вентилятору , мы можем подключить третий провод к клемме LT (используя, например, желто-зеленый провод в качестве фазы, прерываемой выключателем путем соответствующего подключения на входе выключателя). Такое подключение позволяет нам использовать функцию таймера в вентиляторе и включать вентилятор в дополнение к функции автоматического гигростата.

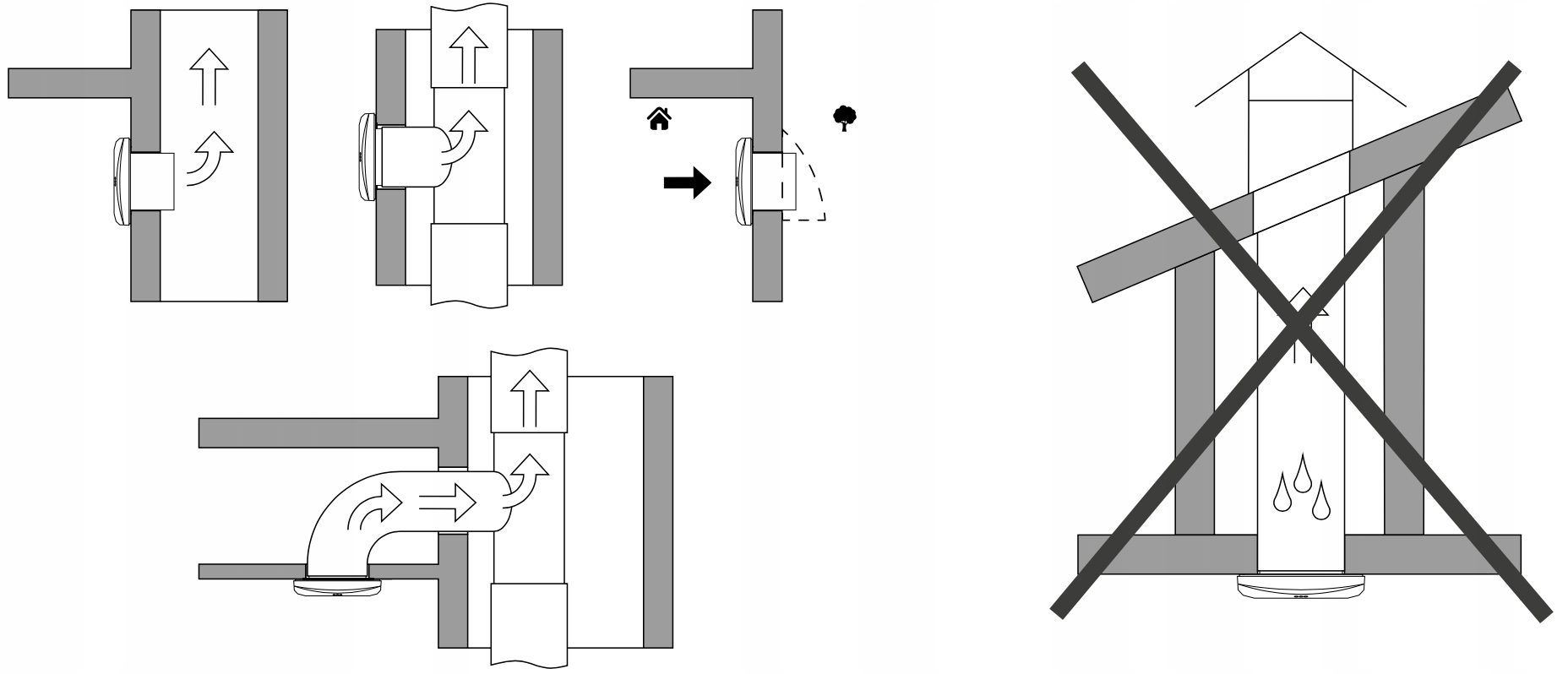

ПРИМЕРЫ УСТАНОВКИ

ОБРАТНЫЙ КЛАПАН

Возможность установки обратного клапана Вентс КО 125 для предотвращения обратного потока воздуха (в форма створок из толстой пленки ПВХ) - КЛАПАН ДОСТУПЕН НА ДРУГИХ НАШИХ АУКЦИОНАХ - ЭТО НЕ КОМПЛЕКТ С ВЕНТИЛЯТОРОМ, ПРОДАЕМЫЙ В ЭТОМ ПРЕДЛОЖЕНИИ!!!
