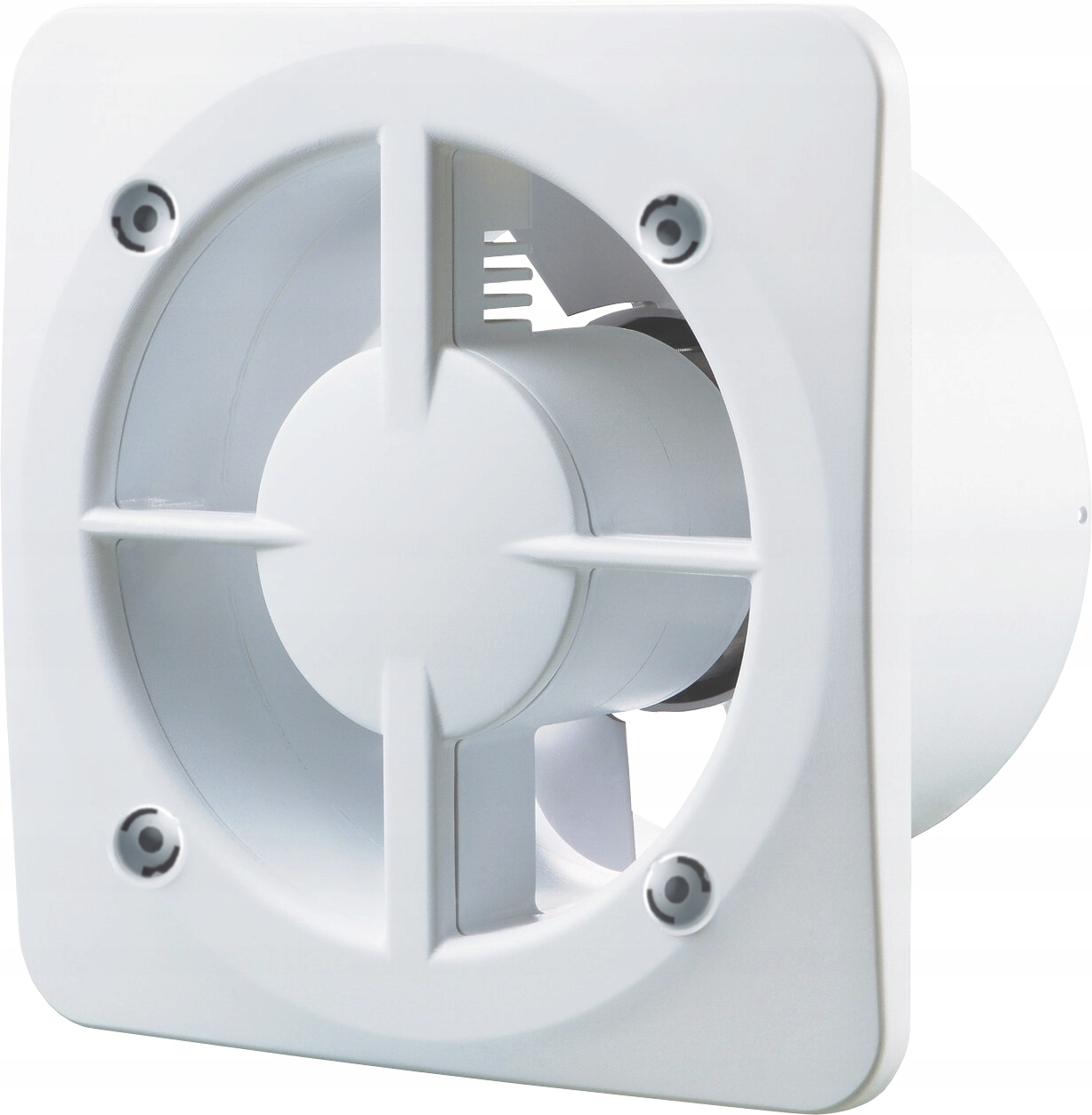

ОСЕВОЙ ВЫТЯЖНОЙ ВЕНТИЛЯТОР СИСТЕМЫ НА ОСНОВЕ УНИТАЗА

(таймер - таймер)

ПОТОЛОК И СТЕНА

ВЕНТИЛЯТОР НЕ ВКЛЮЧАЕТ ПЕРЕДНЮЮ ДЕКОРАТИВНУЮ НАКЛАДКУ ПАНЕЛЬ - ПАНЕЛИ В 12 РАЗНЫХ ЦВЕТАХ И УЗОРАХ ДОСТУПНЫ НА ДРУГИХ НАШИХ АУКЦИОНАХ (МОЖНО ПРИОБРЕСТИ ОТДЕЛЬНО)

Аукцион продается только веером без передней декоративной панели

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ:

• ДИАМЕТР ТРУБЫ - 100 мм
• ВЫСОКИЙ КПД - МАКС. 82 м3/ч
• b>
• ЭНЕРГОСБЕРЕГАЮЩИЙ ДВИГАТЕЛЬ – ТОЛЬКО 7,5 Вт
• ОБЪЕМ – 26 дБ(А) / 3 м
• ТАЙМЕР - ТАЙМЕР - 2 ÷ 30 мин.
• < б>ШАРИКОВЫЕ ПОДШИПНИКИСТАНДАРТ
• ВОЗМОЖНОСТЬ УСТАНОВКИ ОБРАТНОГО КЛАПАНА "КО 100" ПРЕДОТВРАЩАЮЩЕГО ВОЗДУХООТВОРОТ (в виде створок из толстая пленка ПВХ) - "КЛАПАН KO 100" >" ДОСТУПЕН НА ДРУГИХ НАШИХ АУКЦИОНАХ

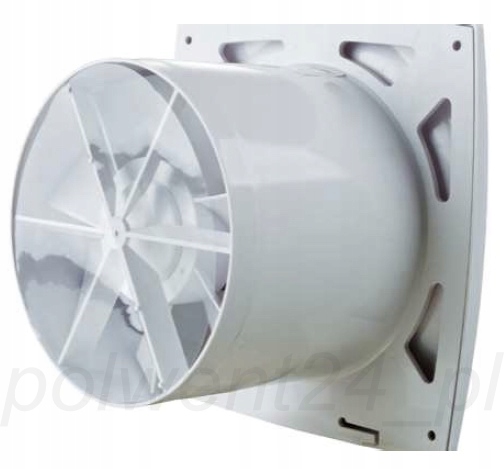

• АЭРОДИНАМИЧЕСКИЕ ЛОПАСТИ РОТОРА (ВИНТЫ)
• МАТЕРИАЛ - АБС-ПВХ – УСТОЙЧИВОСТЬ К УФ-УФ излучению
• ПРОЧНАЯ И ЖЕСТКАЯ КОНСТРУКЦИЯ
• МОНТАЖ НА СТЕНЕ или ПОТОЛКЕ
• ПРОСТАЯ УСТАНОВКА
• ИЗВЕСТНЫЙ ПРОИЗВОДИТЕЛЬ - ВЕНТС-ГРУПП

ОПИСАНИЕ

Современный вытяжной вентилятор со стильным дизайном, предназначенный для использования в душевых, ванных комнатах, кухнях и других жилых помещениях. Максимальная эффективность в сочетании с низким потреблением энергии обеспечивает идеальный микроклимат. Монтаж на вентиляционные шахты или подключение к круглому вентиляционному каналу.

ПРЕИМУЩЕСТВА

Корпус и крыльчатка изготовлены из качественного и прочного пластика, устойчивого к ультрафиолетовому излучению. . Специально разработанный аэродинамический профиль обеспечивает высокую эффективность использования воздуха. Характерной особенностью вееров из этой серии является возможность использования одного декоративного панно в различных рисунках и цветах (панно есть на других наших аукционах). Вентилятор может быть оснащен специально разработанным обратным клапаном для предотвращения обратной тяги и потерь тепла из помещения - обратный клапан можно приобрести на других наших аукционах. Высокая степень защиты IP 34 обеспечивает идеальное решение для вентиляции ванной комнаты.

ВАЖНО: ЦВЕТА И УЗОРЫ ДЕКОРАТИВНЫХ ПАНЕЛЕЙ -(ПАНЕЛИ ПРОДАЮТСЯ ОТДЕЛЬНО НА ДРУГИХ НАШИХ АУКЦИОНАХ - ОНИ НЕ ВХОДЯТ В КОМПЛЕКТ ВЕНТИЛЯТОРА, ПРОДАЕМОГО НА ЭТОМ АУКЦИОНЕ)

ПРЕИМУЩЕСТВА ДВИГАТЕЛЯ

Низкое энергопотребление благодаря современному высокоэффективному двигателю. Необслуживаемые шарикоподшипники, не требующие смазки, обеспечивают более 40 000 часов непрерывной работы. Двигатель оснащен термозащитой от перегрева.

АВТОМАТИКА

Благодаря функции таймер (таймер выключения) вентилятор может работать в диапазоне времени примерно от 2 до примерно 30 минут, после выключения вентилятора выключателем (например, от осветительной установки).

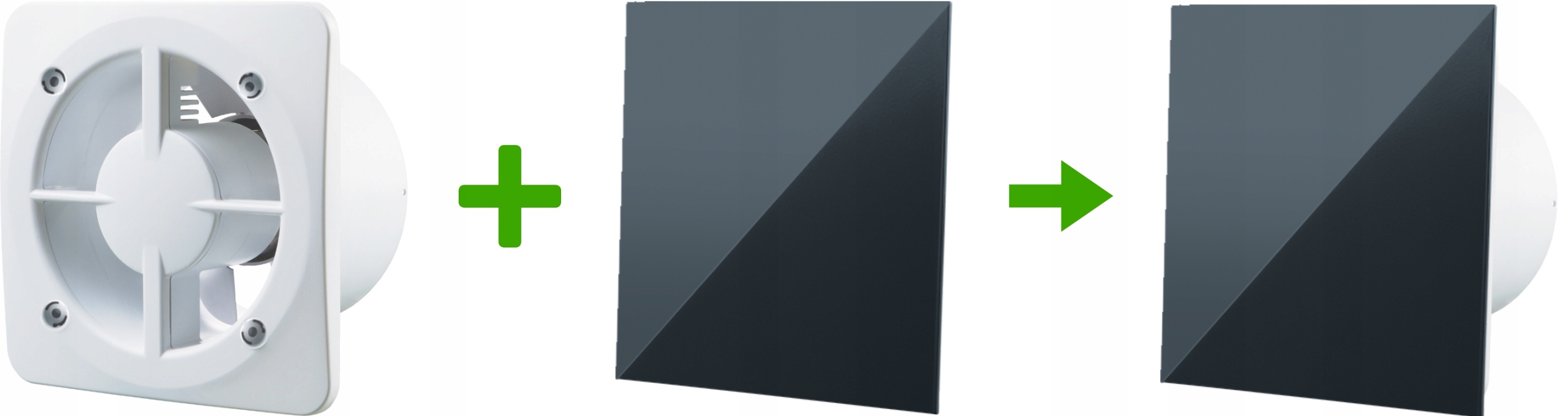

КОНСТРУКЦИЯ ВЕНТИЛЯТОРА (ниже приведен пример монтажа вентилятора и передней декоративной панели - панели различных цветов и рисунков можно приобрести на других наших аукционах - ПЕРЕДНИЕ ПАНЕЛИ НЕ ВХОДЯТ В КОМПЛЕКТ ПРОДАЕМОГО ВЕНТИЛЯТОРА АУКЦИОН)

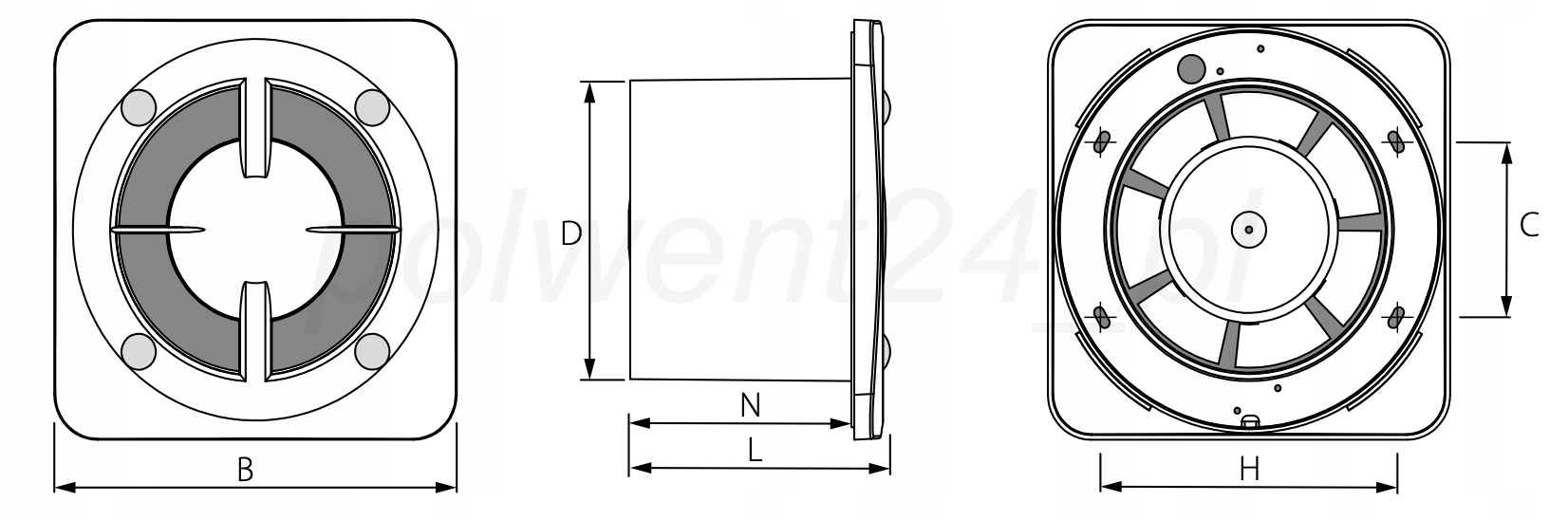

РАЗМЕРЫ [мм]

• ØD - 99
• □ B - 140
• L - 101
• N - 88
• C - разм. монтажные отверстия. - 56
• H - произношение монтажные отверстия. - 103

ТЕХНИЧЕСКИЕ ДАННЫЕ

• Номинальное напряжение питания - 230 В
• Номинальная частота - 50 Гц
• Мощность - 7,5 Вт
• Расход воздуха - 82 м3/ч
• Звуковое давление - 26 дБ(А)/3м
• Статическое давление - 25 Па
• Макс. рабочая температура - 45 °С
• Степень защиты - IP24
• Вес - 0,51 кг

СХЕМА ЭЛЕКТРИЧЕСКОГО СОЕДИНЕНИЯ

Для подключения вентилятора необходима трехпроводная электроустановка, идущая от выключателя к вентилятору.

• L — Напряжение (постоянно подключено)
• N — Нейтраль (ноль)
• LT - Напряжение (прерывается выключателем)
• S - Выключатель

Правильное подключение вентилятора с таймером:

- установите потенциометр времени на минимум (поворачивайте потенциометр очень осторожно, пока не почувствуете небольшое сопротивление, ведь потенциометр можно легко повредить, повернув его вокруг собственной оси). Затем соедините клеммы L – фаза и N – ноль. После подачи напряжения на это соединение вентилятор должен включиться на несколько секунд и выключиться сам. Затем подключите третий провод к клемме LT (используя, например, желто-зеленый провод в качестве фазы, прерываемой выключателем, подключив его соответствующим образом ко входу выключателя). Такое подключение позволяет использовать функцию таймера в вентиляторе. Если у нас нет трехпроводной установки, идущей от выключателя к вентилятору, подключить вентилятор с функцией таймера невозможно.

ПРИМЕРЫ УСТАНОВКИ

ОБРАТНЫЙ КЛАПАН

Возможность установки обратного клапана Вентс КО 100 для предотвращения обратного потока воздуха (в виде створок из толстой пленки ПВХ) - КЛАПАН ДОСТУПЕН НА ДРУГИХ НАШИХ АУКЦИОНАХ - В ЭТОМ ПРЕДЛОЖЕНИИ НЕ ПРОДАЕТСЯ КОМПЛЕКТ С ВЕНТИЛЯТОРОМ!!!
