ВЕНТИЛЯТОР НАСТЕННЫЙ И ПОТОЛОЧНЫЙ

VENTIKA KLIQ COLORS D100 V3 WC

таймер (таймер) + обратная заслонка

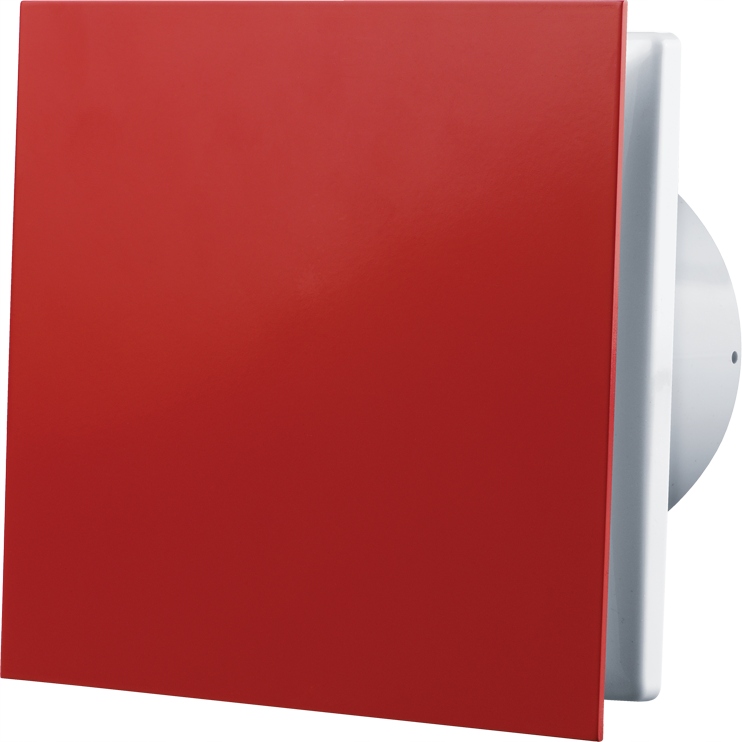

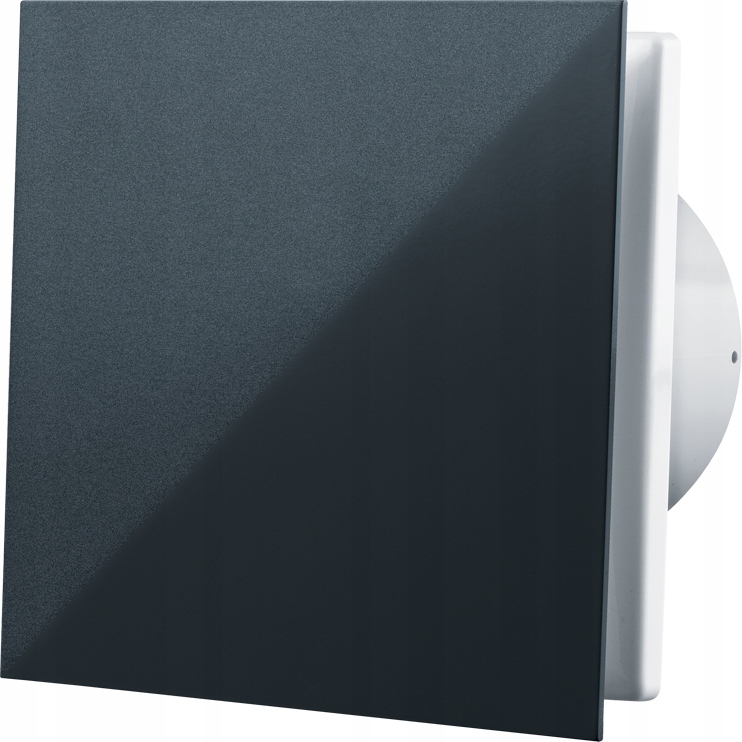

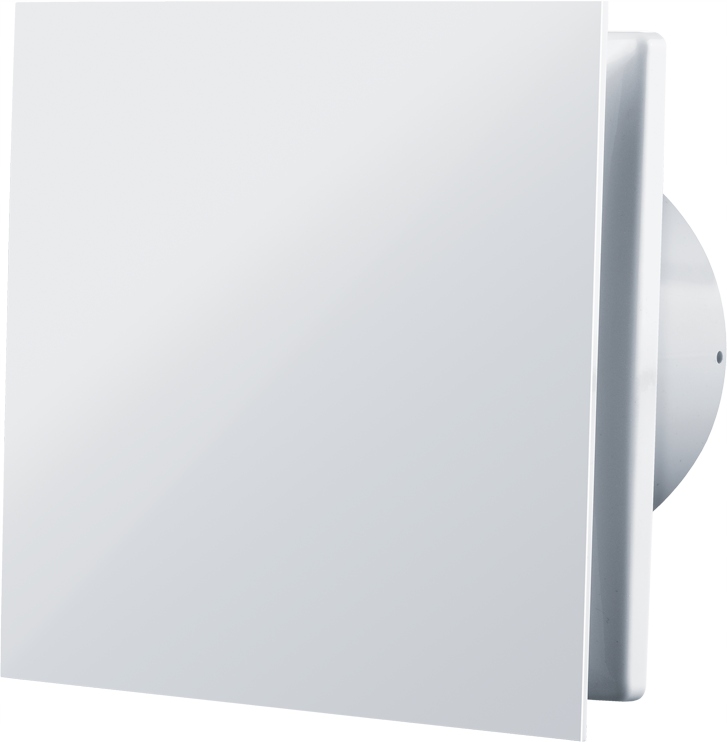

(три цвета панелей ПВХ - белый , красный, черный сапфир)

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ:

• ДИАМЕТР ПАТРУБКИ - 99 мм (ДЛЯ КАНАЛА 100 мм)
• ВЫСОКАЯ ЭФФЕКТИВНОСТЬ — МАКС. 85 м3/ч
• ВЫСОКАЯ ЭНЕРГОСБЕРЕЖЕНИЕ — ВСЕГО 7,5 Вт b>
• ОЧЕНЬ ТИХАЯ РАБОТА – ТОЛЬКО ГРОМКОСТЬ 25 дБ(А) / 3 м
• СМЕННАЯ ПЕРЕДНЯЯ ПАНЕЛЬ – ВКЛЮЧЕНА ТРИ ЦВЕТА ПВХ ПАНЕЛИ (БЕЛЫЙ, КРАСНЫЙ, ЧЕРНЫЙ САПФИР)
• В КОМПЛЕКТЕ ОБРАТНЫЙ КЛАПАН ПРЕДОТВРАЩАЮЩИЙ ВОЗДУХ ВОЗВРАТА (в виде створок из толстого ПВХ) фольга)
• ИЗВЕСТНЫЙ ПРОИЗВОДИТЕЛЬ - ВЕНТС (БРЕНД ВЕНТИКА)
• АЭРОДИНАМИЧЕСКИЕ ЛОПАСТИ РОТОРА (ВИНТЫ) )
• ШАРИКОВЫЕ ПОДШИПНИКИ СТАНДАРТНЫЕ

ОПИСАНИЕ

Инновационный вытяжной вентилятор со стильным дизайном для нового уровня комфорта в душевых, ванных комнатах, кухнях и других жилых помещениях. Максимальная эффективность в сочетании с низким уровнем шума обеспечивает идеальный микроклимат. Монтаж на вентиляционные шахты или подключение к круглому вентиляционному каналу.

ПРЕИМУЩЕСТВА

Корпус и крыльчатка изготовлены из качественного и прочного пластика, устойчивого к УФ-излучению. радиация. Специально разработанный аэродинамический профиль обеспечивает высокую эффективность использования воздуха и низкий уровень шума. Компактный дизайн позволяет устанавливать его на стенах и потолках. Малогабаритный патрубок (патрубок) для установки в вентиляционную шахту или присоединения к круглому вентиляционному каналу. Вентилятор оснащен специально разработанным обратным клапаном для предотвращения обратной тяги и потерь тепла из помещения, когда вентилятор находится в режиме ожидания. Вентилятор оснащен специально разработанными дефлекторами для уменьшения турбулентности воздуха, увеличения давления воздуха и снижения уровня шума. Высокая степень защиты IP 45 обеспечивает идеальное решение для вентиляции ванной комнаты.

В КОМПЛЕКТ ВХОДЯТ ТРИ ЦВЕТА СМЕННОЙ ПЕРЕДНЕЙ ПАНЕЛИ ПВХ - БЕЛАЯ (ПОЛУМАТОВАЯ), ЧЕРНЫЙ САПФИР (ГЛЯНЦЕВАЯ), КРАСНАЯ (ПОЛУМАТОВАЯ)

ПРЕИМУЩЕСТВА ДВИГАТЕЛЯ

Низкое энергопотребление благодаря современному высокоэффективному двигателю. Необслуживаемые шарикоподшипники, не требующие смазки, обеспечивают более 40 000 часов непрерывной работы. Двигатель оснащен тепловой защитой от перегрева.

АВТОМАТИКА

Благодаря функции таймера (таймер), вентилятор может работать в диапазоне времени примерно от 2 до примерно 30 минут после выключения вентилятора выключателем (например, от осветительной установки). p>

РАЗМЕРЫ [мм]

• ØD - 99
• B - 160
• L — 79
• L1 — 38
• Размеры. монтажные отверстия. - 128 x 128 мм

ТЕХНИЧЕСКИЕ ДАННЫЕ

• Номинальное напряжение питания - 230 В
• Номинальная частота - 50 Гц
• Мощность - 7,5 Вт
• Воздух расход - 85 м3/ч
• Звуковое давление - 25 дБ(А)/3м
• Статическое давление - 42 Па
• Потребление тока - 0,05 А
• Макс. рабочая температура - 45 °C
• Степень защиты - IPX4
• Вес - 0,51 кг

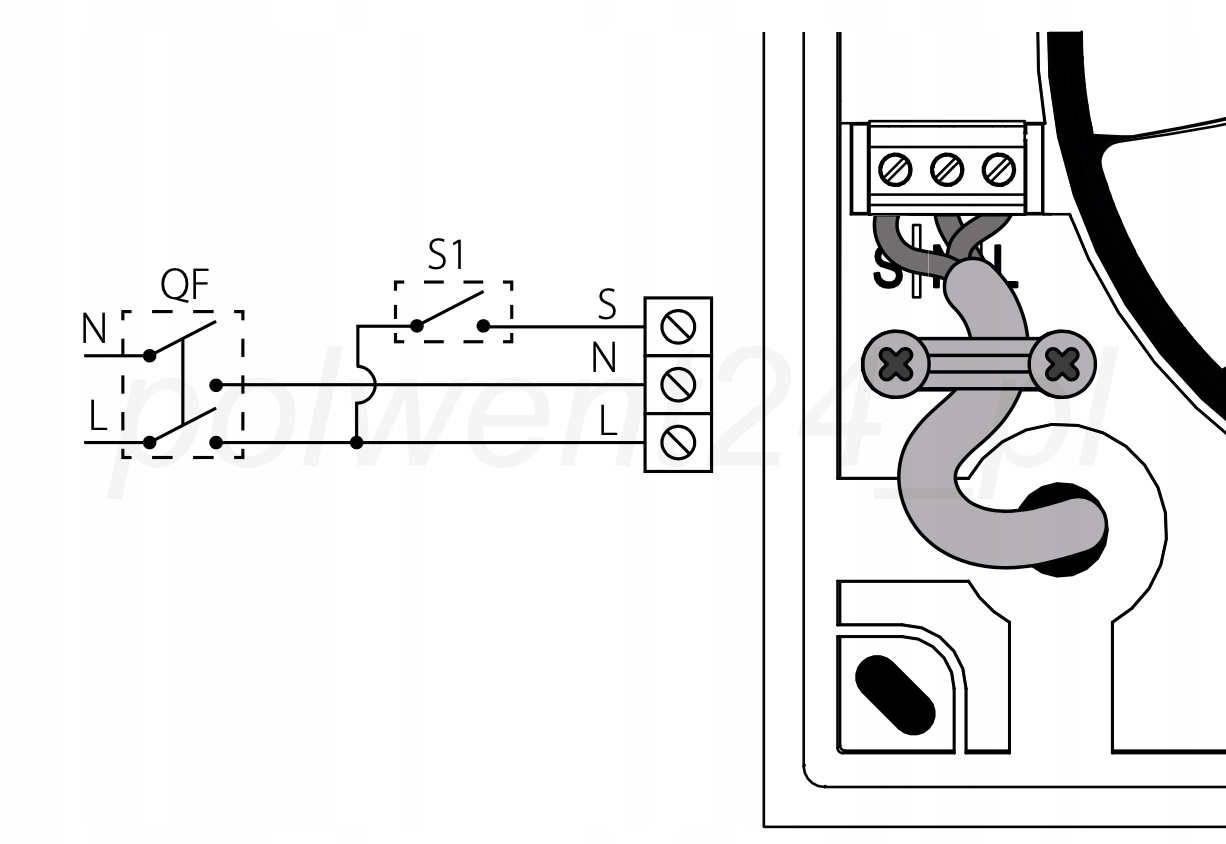

СХЕМА ЭЛЕКТРИЧЕСКОГО ПОДКЛЮЧЕНИЯ

Для подключения вентилятора необходима трехпроводная электроустановка, идущая от выключателя к вентилятору.

• S1 — Выключатель (например, для освещения)
• L — Напряжение (постоянно подключено)
• N - Нейтраль (ноль)
• S (LT) - Напряжение (прерывается переключателем)
• QF - предохранитель в электрощитке.

Правильное подключение вентилятора с таймером:

- потенциометр времени установить на минимум ( поворачивайте потенциометр очень осторожно до тех пор, пока не почувствуете легкое сопротивление, поскольку потенциометр можно легко повредить, повернув его вокруг своей оси). Затем соедините клеммы L – фаза и N – ноль. После подачи напряжения на это соединение вентилятор должен включиться на несколько секунд и выключиться сам. Затем подключите третий провод к клемме S (LT) (используя, например, желто-зеленый провод в качестве фазы, прерываемой выключателем, подключив его соответствующим образом ко входу выключателя). Такое подключение позволяет использовать функцию таймера в вентиляторе. Если у нас нет трехпроводной установки, идущей от выключателя к вентилятору, подключить вентилятор с функцией таймера невозможно.

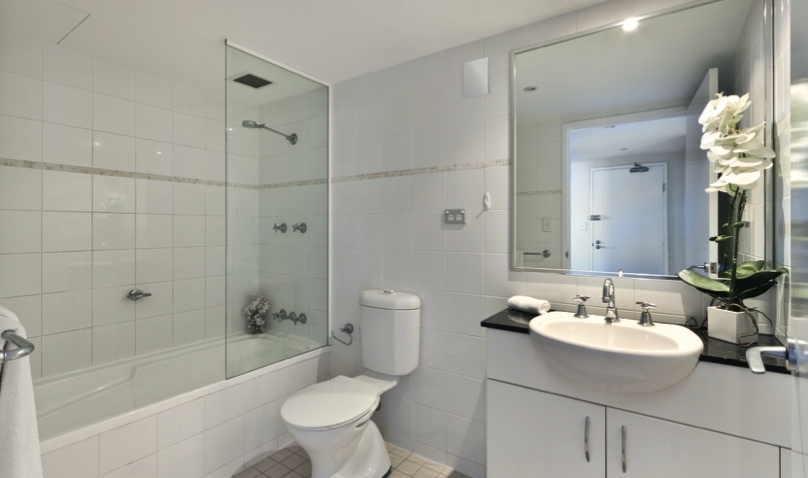

ПРИМЕР УСТАНОВКИ

ОБРАТНЫЙ КЛАПАН

НИЖЕ НА ФОТО, ПОКАЗЫВАЮЩЕЕ РАСПОЛОЖЕНИЕ ОБРАТНОГО КЛАПАНА, УСТАНОВЛЕННОГО НА ЗАВОДЕ НА ЗАДНЕЙ ЧАСТИ ВЕНТИЛЯТОРНОГО УЗЛА - КЛАПАН ИЗГОТОВЛЕН ИЗ ТОЛСТОЙ ПРОЗРАЧНОЙ ПВХ-ФОЛЬГИ - ЭТУ ФОЛЬГУ НЕ СЛЕДУЕТ СНЯТЬ - ВЫПОЛНЯЕТ РОЛЬ ОБРАТНОГО КЛАПАНА, ПРЕДОТВРАЩАЮЩЕГО ВОЗДУХ.
