Накопитель энергии 2,5 кВтч, панели мощностью 2500 Вт + 1500 Вт

Предлагаемый накопитель энергии имеет уникальное решение в виде гибридного инвертора Easy Solar II GX. Помимо основных функций каждого накопителя энергии, эта система оснащена солнечными панелями. Встроенный регулятор зарядки постоянно заряжает батарею LiFePO4 и делает это в плоскости постоянного тока, в отличие от сетевых инверторов, которые преобразуют переменное напряжение в постоянное. Это означает гораздо меньшие потери и более высокую эффективность.

Система может работать полностью независимо, даже без электросети или только с электрогенератором. Он также может работать с электросетью и продавать излишки произведенной энергии. Для хранения энергии использовался надежный аккумулятор Smart Victron Energy LiFepo4 емкостью 100Ач 24В, что соответствует емкости 2,5кВтч. Умные батареи очень долговечны и могут работать в таких системах до нескольких лет. Это зависит от количества выполненных циклов.

Система накопления энергии оснащена управляющим компьютером, благодаря чему с помощью приложения Victron Connect или сайта VRM Portal она может свободно конфигурироваться заказчиком. в зависимости от его предпочтений. Устройства серии EasySolar-II GX — это самые передовые и масштабируемые устройства, доступные на мировом рынке.

4 солнечных панели Q.Peak DUO M-G11 — 400 Вт

Благодаря запатентованной технологии Q.ANTUM и оптимизированному соединению ячеек с гораздо меньшим количеством зазоров, этот модуль обеспечивает оптимальную эффективность и урожайность. Простое уменьшение расстояния между солнечными элементами Q.ANTUM повышает эффективность до 21,4%.

Q.PEAK DUO M-G11 был разработан с учетом реальных условий. При низкой освещенности в 200 Вт/м² он по-прежнему достигает 98 % своей первоначальной эффективности. Эффективность солнечного модуля измеряется при идеальной освещенности 1000 Вт/м².

Каркас изготовлен из технологичного алюминиевого сплава и сертифицирован на высокие снеговые нагрузки (6000 Па) и ветровые (4000 Па). ).

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ/МОДЕЛЬ: Q.Peak DUO M-G11 - 400 Вт

МИН. ПРОИЗВОДИТЕЛЬНОСТЬ В СТАНДАРТНЫХ УСЛОВИЯХ, STC (ДОПУСК +5 Вт/−0 Вт)

• Мощность при MPP [Вт]: 400
• Ток короткого замыкания [А]: 13,54
• Напряжение холостого хода [В]: 37,16
• Ток в точке MPP [А]: 12,90
• Напряжение в точке MPP [В]: 31,00
• КПД [%] : ≥ 20,8

МИНИМАЛЬНЫЙ КПД В НОРМАЛЬНЫХ УСЛОВИЯХ, НМОТ²

• Мощность при MPP [Вт] ] : 300,1
• Ток короткого замыкания [А]: 10,91
• Напряжение холостого хода [В]: 35,04 li>
• Ток на MPP [А]: 10,16
• Напряжение на MPP [В]: 29,54

  МЕХАНИЧЕСКИЕ ПАРАМЕТРЫ

  • Размеры (Д х Ш х Г), мм: 1692 х 1134 х 30 (включая рамку)
  • Стекло: термоусиленное антибликовое покрытие толщиной 3,2 мм.
  • Цоколь: 53-101 мм x 32- 60 мм x 15–18 мм.
  • Класс защиты:IP67, с байпасными диодами.
  • Вес [кг]: 21,2 кг. li>
  • Ячейки: кабель 4 мм²; (+) > 1250 мм, (-) > 1250 мм.
  • Цвет рамы: Черный, анодированный алюминий

Easy Solar-II GX 24/3000-70-32

Устройство Easy Solar GX представляет собой комплексную фотоэлектрическую систему электропитания в виде гибрида. Он позволяет заряжать аккумуляторы напрямую от солнечных батарей с помощью встроенного контроллера заряда или через внешнюю сеть или генератор. Встроенный преобразователь позволяет генерировать напряжение 230В от аккумулятора и совмещать мощность генератора с мощностью аккумуляторов. Все управляется с помощью приложения Victron Connect и USB-интерфейса MK3 или напрямую через Интернет с помощью бесплатного портала Victron Remote Management. Для работы через Интернет необходим доступ в Интернет через традиционный Ethernet-кабель или WiFi. На устройство распространяется 5-летняя гарантия от Дистрибьютора и полная техническая поддержка.

Дисплей и Wi-Fi

На дисплее отображаются параметры аккумулятор, инвертор и контроллер зарядки. Те же параметры можно прочитать на смартфоне или аналогичном устройстве. Кроме того, Wi-Fi можно использовать для настройки системы и изменения настроек.

Контроллер солнечной зарядки

Выход постоянного тока SmartSolar MPPT подключен параллельно к розетка инвертора/зарядного устройства постоянного тока MultiPlus-II. Механизм переключения MultiPlus-II также управляет контроллером SmartSolar MPPT.

Топология подключения к сети EasySolar-II GX использует избыточную фотоэлектрическую энергию для зарядки батарей или передает ее в сеть, а также разряжает батареи или использует энергию сети для восполнения дефицита фотоэлектрической мощности. В случае отключения электроэнергии EasySolar-II GX отключит систему от сети и продолжит снабжать потребителей электроэнергией. Ко второму выходу (на рисунке не показан) можно подключить нагрузки, которые должны быть отключены при отсутствии сети переменного тока. Эти нагрузки учитываются функциями PowerControl и PowerAssist для ограничения входного переменного тока до безопасного значения.

Параллельная топология сети EasySolar-II GX использует данные от внешнего датчика переменного тока (который должен быть приобретается отдельно) или счетчик электроэнергии для оптимизации собственного потребления оазисов, если это необходимо, для предотвращения попадания энергии в электросеть. В случае отключения электроэнергии EasySolar-II GX продолжит снабжать электроэнергией наиболее важные потребители.

ИНВЕРТЕР/ЗАРЯДНОЕ УСТРОЙСТВО Easy Solar-II GX 24/3000-70-32

• PowerControl и PowerAssist: Да
• Межцепной переключатель: 32 А
• Максимальный входной переменный ток: 32 А
• Запасной выход: 32 А

ИНВЕРТОР

• Диапазон входного напряжения: 19 – 33 В
• Выход: Выходное напряжение 230 В переменного тока ± 2 % Частота: 50 Гц ± 0,1 % (1)
• Непрерывная выходная мощность в 25 В °C (3): 3000 ВА / 2400 Вт.
• Постоянная выходная мощность при 40 °C / 55 °C: 2200 Вт / 1700 Вт.
• Максимальная входная полная мощность: 2470 Вт / 3000 ВА
• Пиковая мощность: 5500 Вт
• Максимальный КПД : 94%
• Мощность при нулевой нагрузке: 13 Вт
• Мощность при нулевой нагрузке в тр. AES: 9 Вт
• Мощность при нулевой нагрузке в тр. поиск: 3 Вт

ЗАРЯДНОЕ УСТРОЙСТВО

• Вход переменного тока: Диапазон входного напряжения : 187–265 В переменного тока Входная частота: 45–65 Гц
• Зарядное напряжение в фазе поглощения: 28,8 В
• Зарядное напряжение в состоянии покоя фаза зарядки: 27,6 В
• Режим хранения: 26,4 В
• Максимальный зарядный ток аккумулятора (4): 70 А
• Датчик температуры аккумулятора: Да
• Программируемое реле (5): Да
• Защита (2): a - g
• Порт связи VE.Bus: Обеспечивает параллельную и трехфазную работу, удаленный мониторинг и системную интеграцию.
• Com-порт. общего назначения: Да, 2x

УМНЫЙ КОНТРОЛЛЕР СОЛНЕЧНОЙ ЗАРЯДКИ

• Модель: MPPT 250/70-Tr
• Максимальный выходной ток: 70 А
• Максимальная фотоэлектрическая мощность: 2000 Вт
• Максимальное напряжение холостого хода фотоэлектрической установки: 250 В
• Максимальный КПД: 98%
• Собственное потребление: 20 мА
• Зарядное напряжение в фазе поглощения, настройки по умолчанию: 57,6 В
• Зарядное напряжение в фазе абсорбции фаза покоя, настройки по умолчанию: 55,2 В
• Защита (2): a – e
• Интерфейсы: BMS-Can, USB, Ethernet, VE.Direct, Wi-Fi
• Дистанционное включение/выключение: Да
• Диапазон рабочих температур: от -20 до +45 °C (вентиляторное охлаждение)
• Влажность (без конденсации): максимум 95 %

КОРПУС

• Материал и цвет: Алюминий (синий, RAL 5012)
• Класс защиты: IP 21
• Подключение аккумулятора: контакты M8
• PV-подключение: контакты M6
• Подключение переменного тока 230 В: Винтовые клеммы 13 мм2 (6 AWG)
• Вес: 26 кг
• Размеры (высота) Икс x ширина x глубина): 499 x 268 x 237 мм

Предлагаемый накопитель энергии может работать не только с устройствами аналогичной мощности, что и сама система, но и с более крупными. Для этой цели используются выходы 230 В переменного тока Out 1 и 2. Оба рассматриваются как один приемник энергии. В случае сбоя сетевого напряжения выход AC Out 2 отключается. К нему можно подключить приемники, которым не требуется питание при отключении электроэнергии, например, духовка или кондиционер. Приемники, которые должны получать бесперебойное питание, например освещение, холодильники, Интернет и т. д., следует подключать к выходу AC Out 1. Приемники, подключенные к AC Out 1, не могут превышать мощность инвертора накопления энергии.

А более крупные устройства, подключенные к выходу переменного тока Out 2, работают по несколько иному принципу. Если мощность инвертора накопителя энергии составляет 2400 Вт, а наш приемник потребляет 4000 Вт, система будет потреблять 2400 Вт от батарей, а остальное — от сети. Конечно, речь идет о ситуации, когда другой энергии нет. Каждый инвертор MultiPlus имеет так называемый резервный переключатель, на котором указана мощность в амперах. Если реле имеет ток 32 Ампера, а инвертор - 3000ВА, это означает, что с выхода AC Out 2 можно снять в общей сложности 32А * 230В + 3000Ва, общая мощность инвертора составит 7360Ва + 3000Ва = 10360Ва, то есть около 9000Вт, потому что реактивная мощность Va на самом деле ниже активной мощности, выраженной в ваттах.

Разъем AC Out 1 также имеет эту функцию, но не подключайте к нему нагрузку, мощность которой превышает мощность инвертора. В такой ситуации слишком большие устройства приведут к отключению системы при отключении электроэнергии.

Мониторинг хранения энергии через Интернет Просто подключите устройство EasySolar к сети с помощью WiFI или сетевого кабеля. Создайте учетную запись в Victron Remote Management VRM. Нажмите кнопку добавления нового устройства и введите идентификатор VRM, сохраненный на устройстве. Это то, что нужно для подключения всего накопителя энергии к Интернету.

Благодаря онлайн-мониторингу с помощью браузера можно проверить текущее состояние устройства, а также исторические данные, даже многие много лет назад. Портал VRM также предоставляет удаленную консоль, с помощью которой можно настроить энергохранилище или выполнить обновление. Ни одна другая система не предоставляет такой свободы работы и доступа к информации в такой простой форме. При необходимости можно управлять несколькими накопителями энергии с помощью одной учетной записи VRM. Услуга абсолютно бесплатна на протяжении всего периода ее использования.

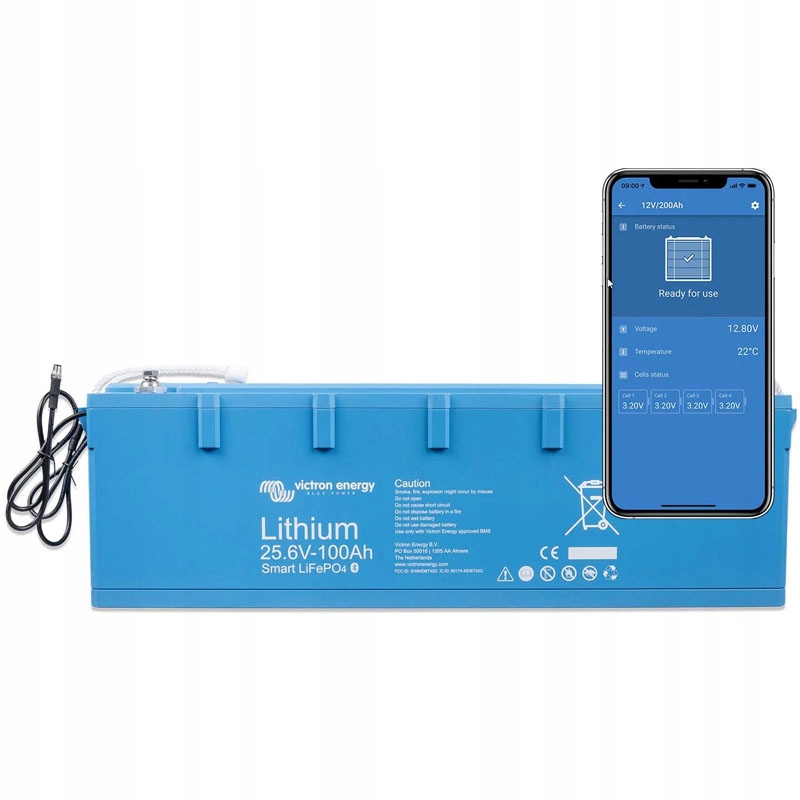

Аккумулятор LiFePO4 Smart 100 Ач, 24 В

Литий-железо-фосфатные аккумуляторы, также известные как LiFePO4, от Victron Energy — самые долговечные и устойчивые аккумуляторы на мировом рынке. Кроме того, они характеризуются исключительной долговечностью и эффективностью. Аккумуляторы LiFePO4 имеют ресурс до 5000 циклов при разряде 20 % и срок службы 20 лет, например, при использовании в кемпере. Динамика зарядки заслуживает внимания. Когда обычный аккумулятор в конце зарядки потребляет все меньше электроэнергии и заряжается все медленнее и медленнее, аккумуляторы LiFePO4 заряжаются так же на полную мощность.

Время зарядки также заслуживает внимания, поскольку аккумуляторы такого типа можно заряжать. и разряжается в течение 30 мин. Такая скорость работы позволяет подключать большие приемники и большие солнечные панели, не беспокоясь о слишком быстрой зарядке аккумулятора. Аккумуляторы LiFePO4 — это новое будущее кемперных аккумуляторов, а их долговечность, несмотря на высокую цену, компенсируется динамичностью работы и длительным сроком службы. Принимая решение о покупке аккумулятора емкостью 100 Ач, можно предположить, что он легко заменит традиционную гелевую батарею емкостью 200 Ач благодаря короткому времени зарядки и полному энергопотреблению даже при заряде на 99%.

Аккумулятор LiFePO4 должен работать с устройством BMS, которое управляет зарядкой аккумулятора и балансирует напряжение 4-х ячеек, что чрезвычайно важно. Для аккумулятора LiFePO4 с помощью приложения Victron Connect и соединения Bluetooth мы можем контролировать напряжение аккумулятора, ячейку и температуру без необходимости использования каких-либо измерительных устройств. На литий-железо-фосфатные аккумуляторы распространяется трехлетняя гарантия производителя.

ПАРАМЕТРЫ/МОДЕЛЬ: Victron Energy 100 Ач LiFePO4

• Номинальное напряжение: 25,6 В
• Номинальная емкость при 25°C: 100 Ач
• Номинальная емкость при 0°C: 80 Ач
• Номинальная емкость @ - 20°C: 50 Ач
• Номинальная энергия при 25°C: 2560 Втч

ЖИЗНЕННЫЙ ЦИКЛ ( эффективность ≥ 80% от номинального)

• 80% DoD: 2500 циклов
• 70% DoD: 3000 циклов
• 50 % DoD: 5000 циклов

РАЗРЯД

• Максимальный непрерывный ток разряда: 200 А
• Рекомендуемый непрерывный ток разряда: ≤100 А
• Конец разрядного напряжения: 22,4 В
• Внутреннее сопротивление: 1,6 мОм

УСЛОВИЯ ЭКСПЛУАТАЦИИ b>

• Рабочая температура: Разрядка: от -20°C до +50°C Зарядка: от +5°C до +50°C
• Хранение температура: от -45°C до +70°C
• Влажность (без конденсации): Макс. 95 %
• Класс защиты: IP 22

ЗАРЯДКА

• Напряжение зарядки: Между 14В /28 В и 14,4 В/28,8 В (рекомендуется 14,2 В/28,4 В).
• Плавающее напряжение: 13,5 В/27 В
• Максимальная зарядка ток: 200 А.
• Рекомендуемый зарядный ток: ≤50 А.
• ДРУГОЕ:
• Максимальный срок хранения при 25°C: 1 год
• Подключение к BMS: Кабель «папа + гнездо» с круглым разъемом M8, длина 50 см li>
• Подключение к сети (резьбовые вставки): M8
• Размеры (высота х ширина х глубина) мм: 197 х 650 х 163 мм
• Вес: 28 кг

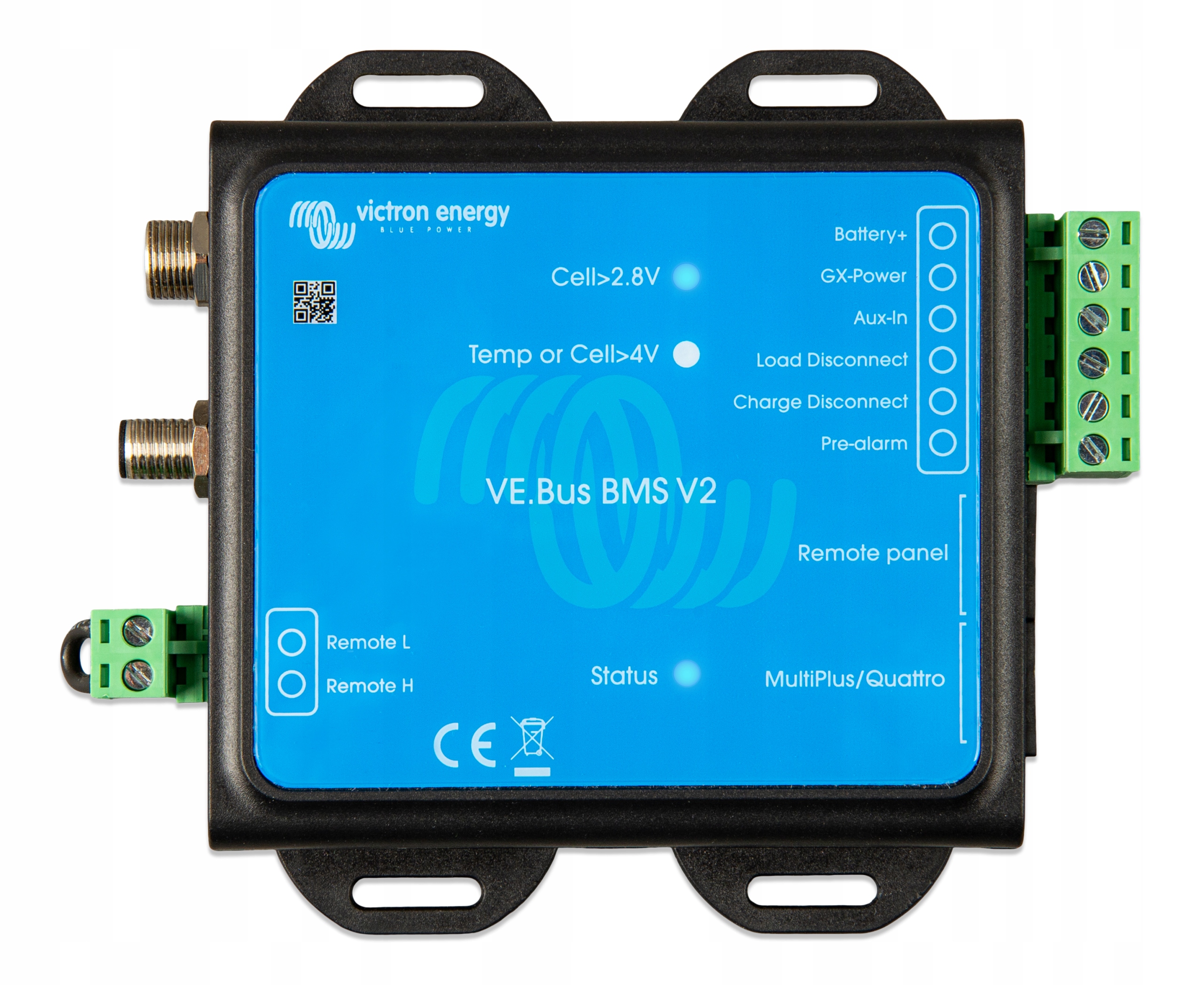

VE Bus BMS v2

В зависимости от состояния аккумулятора или аккумуляторов BMS:

Формирует предварительный сигнал тревоги, предупреждающий об угрозе из-за пониженного напряжения в элементе. Он останавливает работу инверторов VE.Bus или инверторов/зарядных устройств через VE.Bus и в случае понижения напряжения в ячейке отключает других потребителей энергии через клемму «Отключение нагрузки». Отключает зарядку в инверторах VE.Bus или инверторах/зарядных устройствах через VE.Bus и, в случае перенапряжения в элементе, слишком низкой или слишком высокой температуры, отключает другие зарядные устройства через клемму «Прерывание зарядки».

В системах без устройств GX лучше всего работает «оригинальная» VE.Bus BMS.

VE.Bus BMS «следующего поколения» V2 предлагает дополнительные функции, например:

Разъемы дистанционного включения/выключения. Возможность отключения солнечных зарядных устройств VE.Direct и VE.Can с помощью устройства GX. Возможность управления инвертором/зарядным устройством VE.Bus с нескольких устройств, например, Digital Multi Control, ключа VE.Bus Smart и/или устройства GX. Дополнительные входные и выходные клеммы питания, которые обеспечивают питание устройства GX в случае выключения системы. .

ПАРАМЕТРЫ/МОДЕЛЬ VE.Bus BMS V2

• Рабочее напряжение [В]: 9–70 В постоянного тока
• Выходная мощность GX: 1А
• Потребляемый ток в нормальном режиме: 2 мА
• Выход нагрузки: нормально высокий, ограничение тока 1 А, низкое состояние в момент тревоги.
• Выход заряда: нормально высокий, ограничение тока 1 А, низкое состояние в момент тревоги< /li >
• Выход предварительной тревоги: обычно свободно плавающий, высокий уровень в момент тревоги.
• Связь Ve.Bus: 2x RJ45< /li>
• Дистанционный выход: замкнут — включен, когда L подключен к аккумулятору минус — включен, когда H подключен к аккумулятору плюс — включен, в противном случае — выключен

РАЗМЕРЫ И ВЕС

• Размеры: 24 мм x 95 мм x 106 мм
• Вес:< /b > 0,120 кг
• Материал: ABS, черный матовый

БЕЗОПАСНОСТЬ И НАДЕЖНОСТЬ

Трансформатор тока 100А:50мА для MultiPlus-II (5м)

Трансформатор тока 100А:50мА для MultiPlus-II/Quattro-II/EasySolar II, позволяющий реализовать PowerControl и PowerAssist и направлен на оптимизацию собственного энергопотребления за счет внешнего измерения тока. Также это позволяет ограничить поступление электроэнергии в сеть.
