Накопичувач енергії 10,2 кВт/год - 3 фази 7,2 кВт 400В

Накопление энергии Victron Energy решает две основные задачи. Первый — собирать электроэнергию, вырабатываемую солнечной электростанцией Ongrid. Независимо от того, какого производителя наша сетевая электростанция, мы можем затем использовать накопленную энергию для питания дома и предотвратить ее отправку на электростанцию.

Вторым аспектом является возможность аварийного электроснабжения для весь дом с функцией ИБП. На устройстве MultiPlus-II GX мы можем свободно устанавливать процент энергии, выделяемой на функцию электропитания в случае полного отключения электроэнергии.

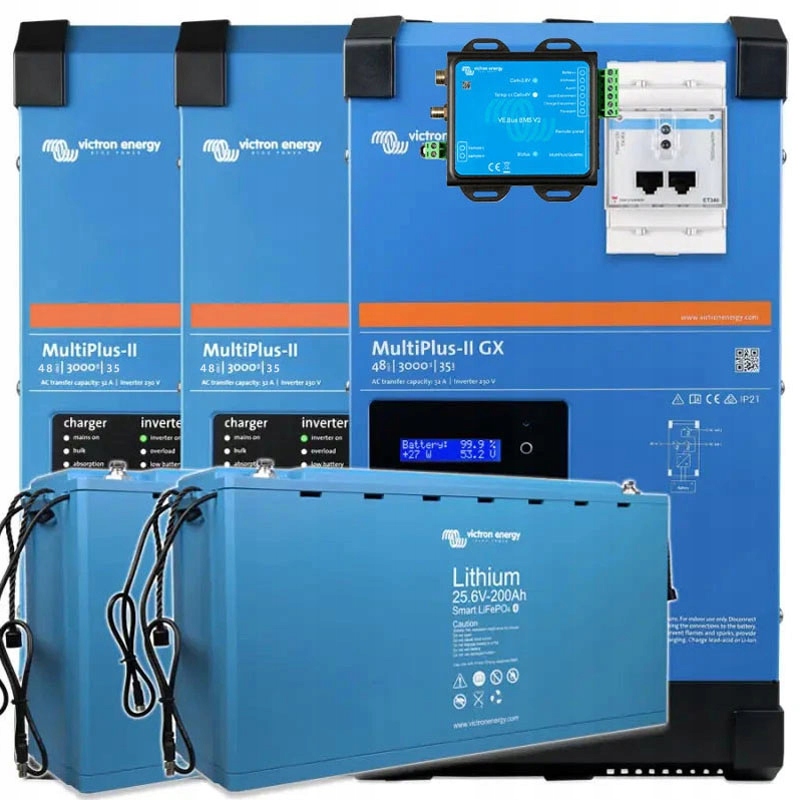

Предлагаемый накопитель энергии на 100% основан на продуктах известная голландская компания Victron Energy, известная высочайшим качеством и долговечностью. В комплект входят чрезвычайно прочные и легкие аккумуляторы LiFePO4 в смарт-версии с полным контролем и усовершенствованная система BMS, работающая с островным преобразователем напряжения. Система накопления энергии оснащена управляющим компьютером, благодаря чему заказчик может свободно настраивать ее в зависимости от своих предпочтений с помощью приложения Victron Connect или через портал VRM. Устройства серии MultiPlus-II GX — это самые передовые и масштабируемые устройства, доступные на мировом рынке.

Предлагаемая система предназначена для трехфазной работы. В комплект входит главный инвертор MultiPlus GX, управляющий всей системой, и два инвертора MultiPlus II в качестве ведомых устройств.

1 x MultiPlus-II GX 48/3000/35-32

2 x MultiPlus-II 48/3000/35-32

Устройство MultiPlus II GX позволяет создавать современные фотоэлектрические системы, например накопители энергии. Благодаря своей конструкции и сотрудничеству с внешним счетчиком электроэнергии он может оптимизировать работу накопителя энергии. Устройство MultiPlus GX обеспечивает энергию, когда солнечная электростанция не работает, например, ночью или в очень пасмурные дни. Благодаря этому решению нам не придется отдавать излишки электростанции по более низким тарифам, и мы можем собирать их для последующего использования, например, в усовершенствованных батареях LiFePO4. Устройство полностью программируется с помощью приложения Victron Connect. Однако его необходимо подключить через интерфейс шины VE или им можно управлять через веб-браузер и портал VRM Victron Energy.

MultiPlus-II GX, инвертор/зарядное устройство со встроенным сетевым устройством, взаимодействует с солнечным зарядным устройством, аккумуляторами и другими устройствами, управляя установками, подключенными к электросети, без доступа к такой сети или удаленными установками. Параллельная работа обеспечивает повышенную полезную мощность или ток зарядки аккумулятора, а MultiPlus-II GX также можно настроить на трехфазное питание. Устройство, полное расширенных функций, таких как источник бесперебойного питания, установка пределов нагрузки и дополнение недостаточного питания от электросети за счет питания от аккумулятора, которым можно управлять непосредственно с мобильного телефона или другого интеллектуального устройства. Также возможен удаленный мониторинг.

Предлагаемый накопитель энергии может работать не только с устройствами аналогичной мощности, что и сама система, но и с более крупными. Для этой цели используются выходы 230 В переменного тока Out 1 и 2. Оба рассматриваются как один приемник энергии. В случае сбоя сетевого напряжения выход AC Out 2 отключается. К нему можно подключить приемники, которым не требуется питание при отключении электроэнергии, например, духовка или кондиционер. Приемники, которые должны получать бесперебойное питание, например освещение, холодильники, Интернет и т. д., следует подключать к выходу AC Out 1. Приемники, подключенные к AC Out 1, не могут превышать мощность инвертора накопления энергии.

А более крупные устройства, подключенные к выходу переменного тока Out 2, работают по несколько иному принципу. Если мощность инвертора накопителя энергии составляет 2400 Вт, а наш приемник потребляет 4000 Вт, система будет потреблять 2400 Вт от батарей, а остальное — от сети. Конечно, речь идет о ситуации, когда другой энергии нет. Каждый инвертор MultiPlus имеет так называемый резервный переключатель, на котором указана мощность в амперах. Если реле имеет ток 32 Ампера, а инвертор - 3000ВА, это означает, что с выхода AC Out 2 можно снять в общей сложности 32А * 230В + 3000Ва, общая мощность инвертора составит 7360Ва + 3000Ва = 10360Ва, то есть около 9000Вт, потому что реактивная мощность Va на самом деле ниже активной мощности, выраженной в ваттах.

Разъем AC Out 1 также имеет эту функцию, но не подключайте к нему нагрузку, мощность которой превышает мощность инвертора. В такой ситуации слишком большие устройства приведут к отключению системы при отключении электроэнергии.

Устройство MultiPlus в предлагаемом накопителе энергии позволяет подключить к выходу AC Out сетевую солнечную электростанцию. Это означает, что в случае отключения электроэнергии в электрической сети инвертор будет генерировать собственную сеть от аккумуляторов и синхронизироваться с сетевым инвертором. В итоге это означает, что сетевая электростанция не выключится несмотря на отсутствие электроснабжения и будет работать автономно.

Однако принцип должен соблюдаться. Размер устройства MultiPlus, выраженный в Ва (Вольто-Ампер), должен быть равен или превышать мощность сетевого инвертора, выраженную в Ваттах. Это означает, что пример устройства MultiPlus мощностью 3000 ВА может поддерживать инвертор мощностью 3000 Вт. Превышение этих значений может привести к повреждению инвертора.

Другим аспектом является правильный выбор аккумуляторов. В технологии LiFePO4 на каждые 1,5 кВт солнечных панелей должна быть предусмотрена накопительная емкость 4,8 кВтч. При напряжении 24 В емкость составит 200 Ач, а при напряжении 48 В — 100 Ач. Исключение составляют аккумуляторы Smart LiFePO4 Victron Energy, поскольку они характеризуются гораздо более высоким выходом по току. Благодаря этому их количество в системе может быть меньше.

ПАРАМЕТРЫ/МОДЕЛЬ MultiPlus-II GX 48 В 3000/35-32

• PowerControl/PowerAssist: Да
• Переключатель резерва: 32 А
• Максимальный входной переменный ток: 32 А
• Вспомогательный выход: Да (32А)

ИНВЕРТОР

• Диапазон входного напряжения постоянного тока: 38–66 В
• Выход: Выходное напряжение: 230 В переменного тока ± 2 % Частота: 50 Гц ± 0,1 % (1)
• Выходная мощность при 25° C (3): 3000 ВА
• Выходная мощность при 25°C: 2400 Вт
• Выходная мощность при 40°C : 2200 Вт
• Выходная мощность при 65°C: 1700 Вт
• Максимальная полная мощность источника питания: 3000 ВА
• Пиковая мощность: 5500 Вт
• Максимальный КПД: 95%
• Мощность при нулевой нагрузке: 11 Вт.
• Мощность при нулевой нагрузке в режиме AES: 7 Вт.
• Мощность при нулевой нагрузке в поиске. режим: 2 Вт

ЗАРЯДНОЕ УСТРОЙСТВО

• Вход переменного тока: Диапазон входного напряжения : 187–265 В переменного тока. Входная частота: 45–65 Гц.
• Напряжение зарядки «поглощающее»: 57,6 В.
• Напряжение зарядки «плавающее»: 55,2 В
• Режим хранения: 52,8 В
• Макс. зарядный ток аккумулятора (4): 35 А
• Датчик температуры аккумулятора: Да

ОБЩИЕ >

• Интерфейсы: BMS-Can, USB, Ethernet, VE.Direct, Wi-Fi
• Внешний датчик переменного тока ( Опционально): 50А
• Программируемое реле (5): Да
• Защита (2): а – g
• Коммуникационный порт VE.Bus: Для параллельной и трехфазной работы, удаленного мониторинга и системной интеграции.
• Коммуникационный порт общего назначения:< /li>
• Порт связи общего назначения:
• b> Да, 2x
• Дистанционное включение/выключение: Да< /li>
• Диапазон рабочих температур: от -40 до +65°C (охлаждение с помощью вентилятора).
• Влажность (без конденсации): максимум 95 %

ДРУГОЕ

• Материал и цвет: Сталь, синий RAL 5012
• Категория защиты: IP22
• Подключение аккумулятора: Винты M8
• Подключение переменного тока 230 В: Винтовые клеммы 13 мм² (6 AWG).
• Вес (кг): 20 кг.
• Размеры (мм): 506 х 275 х 147 мм

Создание искусственной сети на случай отключения электроэнергии - возможно для любого типа сетевого инвертора и солнечной электростанции. В такой ситуации солнечную электростанцию ​​следует установить на выходе Ac Out 1. В случае сбоя напряжения инвертор MultuPlus автоматически отключится от общественной сети и сам создаст запасную сеть 230 В, что обеспечит работу нашей солнечная электростанция.

Что происходит? с избытком энергии - устройство островного действия направляет всю энергию на приемники 230В, если есть излишки, они направляются на зарядку LiFePO4 аккумулятора или для зарядки электромобиля, если установлен соответствующий модуль. Если энергии все еще слишком много, устройство MultPlus изменяет частоту вырабатываемой сети и автоматически снижает мощность солнечной электростанции. Благодаря этому решению мы можем быть полностью независимыми от энергетической компании.

Фактор 1,0 – это важный фактор при выборе установки. Убедитесь, что мощность блока MultiPlus, выраженная в Ва, равна или превышает мощность установленного сетевого инвертора. Если мощность инвертора выше, может возникнуть обратная связь, которая приведет к повреждению устройств. Этому правилу нужно следовать очень внимательно. При установке силовых установок на вход AcIn1 это правило не распространяется.

Выбор подходящего размера аккумулятора для накопителя энергии - В технологии LiFePO4 емкость накопителя составляет На каждые 1,5 кВт солнечных панелей должно быть предусмотрено 4,8 кВтч. При напряжении 24 В емкость составит 200 Ач, а при напряжении 48 В — 100 Ач. Мы не рекомендуем использовать аккумуляторы других типов из-за их рабочих характеристик и частой зарядки и разрядки. Использование традиционных аккумуляторов, например GEL или AGM, может привести к их частой замене, даже каждые несколько месяцев. Исключение составляют аккумуляторы Smart LiFePO4 Victron Energy, поскольку они характеризуются гораздо более высоким выходом по току. Благодаря этому их количество в системе может быть меньше.

Мониторинг накопления энергии через Интернет Просто подключите устройство MultiPlus к сети с помощью WiFI или сетевого кабеля. Создайте учетную запись в Victron Remote Management VRM. Нажмите кнопку добавления нового устройства и введите идентификатор VRM, сохраненный на устройстве. Это то, что нужно для подключения всего накопителя энергии к Интернету.

Благодаря онлайн-мониторингу с помощью браузера можно проверить текущее состояние устройства, а также исторические данные, даже многие много лет назад. Портал VRM также предоставляет удаленную консоль, с помощью которой можно настроить энергохранилище или выполнить обновление. Ни одна другая система не предоставляет такой свободы работы и доступа к информации в такой простой форме. При необходимости можно управлять несколькими накопителями энергии с помощью одной учетной записи VRM. Услуга абсолютно бесплатна на протяжении всего периода ее использования.

2 интеллектуальных аккумулятора LiFePO4 200 Ач, 24 В

Литий-железо-фосфатные аккумуляторы, также известные как LiFePO4, от Victron Energy — самые долговечные и устойчивые аккумуляторы на мировом рынке. Кроме того, они характеризуются исключительной долговечностью и эффективностью. Аккумуляторы LiFePO4 имеют ресурс до 5000 циклов при разряде 20 % и срок службы 20 лет, например, при использовании в кемпере. Динамика зарядки заслуживает внимания. Когда обычный аккумулятор в конце зарядки потребляет все меньше и меньше электроэнергии и заряжается все медленнее, аккумуляторы LiFePO4 заряжаются так же на полную мощность.

Время зарядки также заслуживает внимания, поскольку аккумуляторы такого типа можно заряжать. и разряжается в течение 30 мин. Такая скорость работы позволяет подключать большие приемники и большие солнечные панели, не беспокоясь о слишком быстрой зарядке аккумулятора. Аккумуляторы LiFePO4 — это новое будущее кемперных аккумуляторов, а их долговечность, несмотря на высокую цену, компенсируется динамичной работой и длительным сроком службы. Принимая решение о покупке аккумулятора емкостью 100 Ач, можно предположить, что он легко заменит традиционную гелевую батарею емкостью 200 Ач благодаря короткому времени зарядки и полному энергопотреблению даже при заряде на 99%.

Аккумулятор LiFePO4 должен работать с устройством BMS, которое управляет зарядкой аккумулятора и балансирует напряжение 4-х ячеек, что чрезвычайно важно. Для аккумулятора LiFePO4 с помощью приложения Victron Connect и соединения Bluetooth мы можем контролировать напряжение аккумулятора, ячейку и температуру без необходимости использования каких-либо измерительных устройств. На литий-железо-фосфатные аккумуляторы распространяется трехлетняя гарантия производителя.

ПАРАМЕТРЫ/МОДЕЛЬ: Victron Energy 200 Ач LiFePO4

• Номинальное напряжение: 25,6 В
• Номинальная емкость при 25°C: 200 Ач
• Номинальная емкость при 0°C: 160 Ач
• Номинальная емкость @ - 20°C: 100 Ач
• Номинальная энергия при 25°C: 5120 Втч

ЖИЗНЕННЫЙ ЦИКЛ ( эффективность ≥ 80% от номинального)

• 80% DoD: 2500 циклов
• 70% DoD: 3000 циклов
• 50 % DoD: 5000 циклов

РАЗРЯД

• Максимальный непрерывный ток разряда: 400 А
• Рекомендуемый непрерывный ток разряда: ≤200 А
• Конец напряжение разряда: 22,4 В
• Внутреннее сопротивление: 1,5 мОм

УСЛОВИЯ ЭКСПЛУАТАЦИИ b>

• Рабочая температура: Разрядка: от -20°C до +50°C Зарядка: от +5°C до +50°C
• Хранение температура: от -45°C до +70°C
• Влажность (без конденсации): Макс. 95 %
• Класс защиты: IP 22

ЗАРЯДКА

• Напряжение зарядки: Между 14В /28 В и 14,4 В/28,8 В (рекомендуется 14,2 В/28,4 В).
• Плавающее напряжение: 13,5 В/27 В
• Максимальная зарядка ток: 400 А.
• Рекомендуемый зарядный ток: ≤100 А.
• ДРУГОЕ:
• Максимальный срок хранения при 25°C: 1 год
• Подключение к BMS: Кабель «папа + гнездо» с круглым разъемом M8, длина 50 см li>
• Подключение к сети (резьбовые вставки): M8
• Размеры (высота х ширина х глубина) мм: 237 х 650 х 163 мм
• Вес: 39 кг

VE Bus BMS v2

В зависимости от состояния аккумулятора или аккумуляторов BMS:

Формирует предварительный сигнал тревоги, предупреждающий об угрозе из-за пониженного напряжения в элементе. Он останавливает работу инверторов VE.Bus или инверторов/зарядных устройств через VE.Bus и в случае понижения напряжения в ячейке отключает других потребителей энергии через клемму «Отключение нагрузки». Отключает зарядку в инверторах VE.Bus или инверторах/зарядных устройствах через VE.Bus и, в случае перенапряжения в элементе, слишком низкой или слишком высокой температуры, отключает другие зарядные устройства через клемму «Прерывание зарядки».

В системах без устройств GX лучше всего работает «оригинальная» VE.Bus BMS.

VE.Bus BMS «следующего поколения» V2 предлагает дополнительные функции, например:

Разъемы дистанционного включения/выключения. Возможность отключения солнечных зарядных устройств VE.Direct и VE.Can с помощью устройства GX. Возможность управления инвертором/зарядным устройством VE.Bus с нескольких устройств, например Digital Multi Control, ключа VE.Bus Smart и/или устройства GX. Дополнительные входные и выходные клеммы питания, которые обеспечивают питание устройства GX в случае выключения системы. .

ПАРАМЕТРЫ/МОДЕЛЬ VE.Bus BMS V2

• Рабочее напряжение [В]: 9–70 В постоянного тока
• Выходная мощность GX: 1А
• Потребляемый ток в нормальном режиме: 2 мА
• Выход нагрузки: нормально высокий, ограничение тока 1 А, низкое состояние в момент тревоги.
• Выход заряда: нормально высокий, ограничение тока 1 А, низкое состояние в момент тревоги< /li >
• Выход предварительной тревоги: обычно свободно плавающий, высокий уровень в момент тревоги.
• Связь Ve.Bus: 2x RJ45< /li>
• Дистанционный выход: замкнут – включен, когда L подключен к аккумулятору минус – включен, когда H подключен к аккумулятору плюс – включен, в противном случае – выключен

РАЗМЕРЫ И ВЕС

• Размеры: 24 мм x 95 мм x 106 мм
• Вес:< /b > 0,120 кг
• Материал: ABS, черный матовый

БЕЗОПАСНОСТЬ И НАДЕЖНОСТЬ

Счетчик электроэнергии ET340 — 3 фазы — макс. 65 А

Счетчик электроэнергии E340 Meter от Victron Energy предназначен для измерения электроэнергии, например, непосредственно в распределительной коробке или в качестве мощности. Мгновенный счетчик производства и кВтч солнечной электростанции. Одним из наиболее важных применений является измерение тока в накопителях энергии, чтобы энергия батарей использовалась, когда сетевая солнечная электростанция не производит электроэнергию, например, в пасмурный день или ночью. Его можно подключить, в зависимости от версии, с помощью кабеля RS486 или Ethernet. Счетчики энергии ET (для однофазного тока с максимальной силой 100 А) и ET340 (для трехфазного тока с максимальной силой 65 А) обычно используются в накопителях энергии ESS. В комплект входит кабель для подключения к устройству MultiPlus-II GX длиной 1,8 м. По желанию заказчика кабель длиной 5 м.
