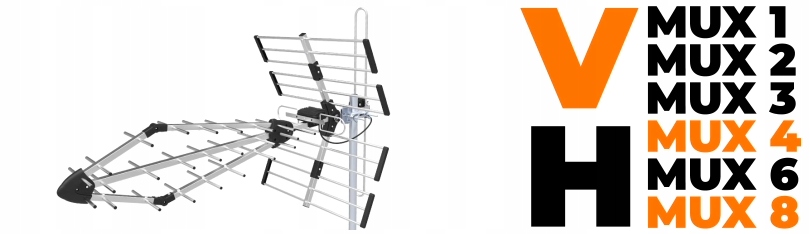

Самый мощный DVB-T2 антенна 4K Dipol Horizon Combo H v Filter LTE Filter

DVB-T2 DVB-T2 Dipol Smart Horizon Combo A2270-это направленная антенна, адаптированная для получения наземного цифрового телевидения DVB-T2 в группе VHF (174-230 МГц) и UHF (470-694 МГц). Универсальный дизайн антенны позволяет свободно изменять поляризацию приема V/H как для VHF, так и для UHF. Пластические элементы черного ABS обеспечивают устойчивость структуры и высокие уровни эстетики . Усиленная среда (основной профиль) антенны гарантирует высокую степень механического сопротивления (например, ветру или птицам). Из -за относительно высокой прибыли в пассивном режиме антенна предназначена для использования в коллективных установках и на больших расстояниях от передатчика в отдельных установках.

также включает в себя электронный источник питания с корректировкой армирования

Антенна с поляризацией H/V DVB-T2 Dipol Smart Horizon Комбо (28 элементов) со встроенным усилителем антенны с Bajpas

адаптирована для получения цифрового наземного телевидения DVB-T2 в VHF и UHF.

Отличительные особенности:

• Предназначено для получения наземных телевизионных сигналов DVB-T2
• В диапазоне VHF (каналы 5-12) в горизонтальной или вертикальной поляризации
• in UHF (Channels 21-48) In in Horizontal или Vertical
• Work in "passive" or "active" mode for the VHF and UHF band
• Directional characteristics
• Made of aluminum and ABS
• reinforced main profile
• a hermetic can with a connector F
• assembly without the use of tools in 2 Minutes
• Built -in LTE 700
• Применение в индивидуальных и коллективных установках

Антенная сборка легко быстро и не требует никаких инструментов. Видео установка доступна здесь.

Антенна оснащена герметической банкой с разъемом F . Это может включать усилитель антенны с bajpas , который позволяет антенне работать в двух режимах:

• - Рабочий режим по умолчанию. Максимальная прибыль антенны составляет 5,7 DBI для VHF и 12,5 DBI -полосы для UHF.
• Active - режим, активированный с напряжением DC 12 В (необходимо использовать источник питания - включенная питание). В этом режиме сигнал дополнительно усиливается примерно на 20 дБ в полосе VHF и UHF.

Благодаря продуманному дизайну, комбинированная антенна Dipol Smart Horizon чрезвычайно универсальна. Установщик или пользователь имеет 2 комбинации антенны в его распоряжении - пассивный и активный режим. В зависимости от уровня сигнала на месте приема, он может выбрать наиболее подходящее для него.

Диаграмма рядом с ней показывает характеристики прибыли антенны в качестве частотной функции. В черном (буквах P) прибыль антенны в пассивном режиме, оранжевый цвет (буква a) была отмечена характеристиками в активном режиме, учитывая усиление усилителя. Установщик, который собирает Dipol Antennas Smart, не должен беспокоиться о тестировании различных версий антенн, заменив симметризер на усилитель или наоборот. Все, что вам нужно сделать, это повернуть напряжение на 12 В на счетчика на стадии установки и измерения сигнала, чтобы проверить параметры сигнала в обоих режимах антенны и выбора более подходящего. Для непрерывной работы в активном режиме следует использовать источник питания DC 12 V 100 мА.

Компактные размеры В дополнение к большим возможностям сборки обеспечивают отсутствие проблем, связанных с длительной работой (включая меньшую восприимчивость к воздействию ветра). Антенны Smart Series также удобны для транспортировки из -за небольшого размера коробки, в которой они упакованы.

Параметры получения, подтвержденные тестами в поле

Dipol Smart Horizon Antenna перед реализацией была подвергнута многим полевым испытаниям с учетом анализа операций на расстоянии от 10 до 100 км от передатчика 100 кВт. Тесты учитывали измерения в местах с различной плотностью здания, а также сравнительные тесты с другими антеннами DVB-T2, доступными на рынке. Тесты показали, что эта антенна находится на переднем крае с точки зрения возможностей получения. Без основных проблем была получена прием на расстоянии 94 км от передатчика (100 кВт, низкий диапазон полос UHF, профиль местности без полевых препятствий на маршруте), причем значение сигнальной мощности в пассивном режиме антенны составляло в среднем 50 дБВ для трех каналов, в то время как значение MER составляет в среднем 30 дБ. Эти значения должны считаться достаточными для получения одного приемника. В случае желания реализовать большую установку, следует использовать активное режим в этой ситуации, что увеличит мощность сигнала на 15-20 дБ, в то время как значение MER на 2-3 дБ.

Dipol Antennas Smart удобна для сборки и стабильной после установки, среди прочего, благодаря ручкам, основанным на двух широких цибрантах и ​​гайке бабочки. Расстояние между плечами кибанта составляет 63 мм, благодаря которой антенны могут быть установлены на мачте, трубки и балюстрады диаметром до 60 мм. Ручка изготовлена ​​из листа толщиной 2 мм. Его конструкция позволяет вам выпустить один из концов, чтобы можно было установить антенну на мачту в любом месте (а не сверху), без необходимости полностью открутить крышки. Кроме того, ручка обеспечивает 5-ступенчатую регулировку наклона антенны для оптимизации настройки антенны. Выпускной увеличивает стабильность антенны во время длительной работы - после того, как положение будет сохранено, что может иметь проблему антенны, которая обеспечивает плавную регуляцию в этом отношении (антенна падает из -за ветра, птиц и т. Д.).

Быстрая сборка без инструментов

Ассамблея антенны занимает менее 1,5 минуты и не требует никаких инструментов. Вдумчивое строительство удобно собирать. Фара антенны, директор директора и антенна с диполем цикла монтируется для быстрой, но надежной защелки. Две гайки бабочки были прикреплены к кибантам. Для их затягивания нет ключа.

Высококачественные материалы

Материалы, используемые для производства, обеспечат длительную и без проблем работы антенны в различных погодных условиях. Части антенны изготовлены из алюминия, стальные структурные элементы были гальванически оцинкованы, а черные пластиковые элементы, изготовленные из высококачественного ABS. Укрепленный основной носитель обеспечивает повышенную устойчивость к ветру и птицам. Используемый ABS был изменен для работы в условиях -30 ...+80oc. Чтобы проверить силу ручки Furlight ABS, конец верхнего носителя фар загружен весом 25 кг . Антенна не деформировалась навсегда, ручка не сломалась и не сломалась. Антенна может быть дополнительно эксплуатирована.

2 Режимы работы: пассивный и активный

, используемый в антенне Bajpas, позволяет антенне работать в двух режимах - пассивных и активных. Благодаря этому антенна универсальна, и установщик не должен тестировать различные конфигурации, вставляя и вытаскивая усилитель антенны из антенны. Чтобы перейти в активный режим, просто подключите источник питания DC 12V 100 с сепаратором по телевизору. В пассивном режиме антенна работает без дополнительного источника питания.

источник питания в комплекте

Встроенный фильтр LTE 700

Антенна была разработана для получения сигналов, транслируемых в полосе UHF на каналах 21 - 48 (частота 470 - 694 МГц). Таким образом, он подготовлен для SO -названия второго цифрового дивиденда, который включает в себя использование полосы выше 700 МГц для услуг мобильной телефонии и передачи данных. Встроенный фильтр означает, что нежелательные сигналы в полосе> 700 МГц не будут введены в установку.

Идеально подходит для коллективных и индивидуальных установок

Из -за относительно высокой прибыли в пассивном режиме антенна предназначена для использования в коллективных установках и на больших расстояниях от передатчика. Он работает в качестве элемента в установке MATV (инсталляции DVB-T2) и SMATV (установки с несколькими переводами).
