Нагрівач з термостатом для котла з нержавіючої сталі GRBTN 2000W 6/4'' Polish W085N

Нагреватель ГРБТН 2.0 У6/4

Нагреватель предназначен для котлов, термальных ванн, центрального отопления.

Мощность - 2000 Вт

Напряжение — 230 В~

Монтаж — фланец 6/4 дюйма

Внешний диаметр резьбы — примерно 47,3 мм.

Материал — трубка из нержавеющей стали AISI316L

Нагреватель предназначен только для работы в воде, при полном погружении.

Подходит для всех типов резервуаров, в том числе из нержавеющей стали.

Производится в Польша от Элико.

Размеры на чертеже:

Д=390 мм

А=35 мм

Г=6/4 дюйма

Как выбрать правильный размер резьбы

если ТЭН после откручивания имеет внешний диаметр резьбы около 42 мм, это 5/4 дюйма

если нагреватель после отвинчивания имеет внешний диаметр резьбы примерно 48 мм, это 6/4 дюйма

если отверстие в баке имеет внутренний диаметр примерно 39 мм, это составляет 5/4 дюйма

если отверстие в резервуаре имеет внутренний диаметр около 45 мм, оно составляет 6/4 дюйма

ИНСТРУКЦИЯ ПО НАГРЕВАТЕЛЬНОМУ МОДУЛЮ

Назначение

Нагревательный модуль ГРБТН предназначен для нагрева воды в водонагревателях стальной емкости. эмалированная и нержавеющая сталь.

Установка

Нагревательный модуль должен устанавливаться только квалифицированным установщиком, имеющим действующую квалификацию SEP или государственные электротехнические лицензии, соответствующие данной конкретной ситуации. Страна ЕС, в соответствии со всеми применимыми нормами безопасности и другими правилами. Производитель не несет ответственности за повреждение нагревательного модуля, возникшее в результате неправильной установки.

а. Освободите водонагреватель.

b. Открутите крышку отверстия, в которое будет вкручиваться нагревательный модуль.

в. Запечатайте неподключенный модуль и вкрутите его.

d. Заполните водонагреватель водой.

e. Во избежание коррозии отверстия после установки водонагревателя и заливки воды в водонагреватель провентилируйте муфту, т.е. аккуратно ослабьте ТЭН, чтобы снять ТЭН с муфты, воздух вышел.

f. Проверьте герметичность резьбового соединения и при необходимости подтяните или герметизируйте модуль нагрева.

г. Подключите модуль нагрева в систему электроснабжения, обеспечивающий базовую защиту, противошоковое устройство, оснащенное устройством защитного отключения с чувствительностью 30 мА и устройством мгновенного действия максимального тока 10 А.

h. Модули, оснащенные вилкой, следует подключать только к розеткам с заземляющим штырем. Не используйте удлинители или адаптеры.

Эксплуатация

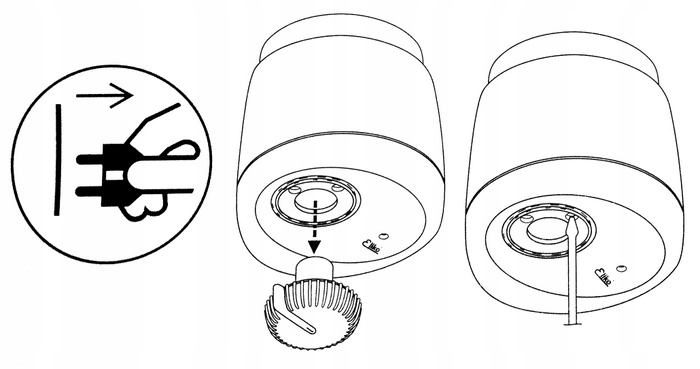

Однофазный нагревательный модуль имеет встроенный температурный предохранитель, защищающий весь модуль от возгорания. выключается при повышении температуры выше 90° C. Если сработал температурный предохранитель, отключите модуль от напряжения и определите причину срабатывания предохранителя. Выключив модуль из розетки и сняв отверткой ручку регулятора, нажмите кнопку сброса, расположенную в отверстии. Затем включите модуль и проверьте его исправность. Модуль имеет встроенный термостат с температурным диапазоном 20°С-80°С (+/-5°С). Для сохранения максимального срока службы термостат следует устанавливать в средние значения рабочего диапазона.

Неправильное использование

а. Не включайте питание, пока нагревательный модуль не будет погружен в воду.

b. Не производите химическую или механическую очистку нагревательного модуля острыми инструментами.

c. Запрещается ремонтировать нагревательный модуль самостоятельно.

d. Не погружайте нагревательный модуль в жидкость, отличную от той, для которой он предназначен.

e. Нагревательный модуль не может работать на воздухе.

f. Не устанавливайте нагревательный модуль GRBTN в устройства с другим источником тепла, температура которого превышает максимальную рабочую температуру термостата 90°C.

g. Если вы используете другой источник тепла (например, угольную печь), проверьте правильность работы нагревательного модуля после отопительного сезона.

h. Во время работы нагревательный элемент должен быть полностью погружен в жидкость.

i. Регулярно проверяйте, что устройство не повреждено и его безопасно использовать.

j. Если шнур питания поврежден, использование устройства невозможно.

k. Корпус обогревателя не должен быть затоплен
