Нафтовий сепаратор OIL SLB I 10 bypass x 10

✅OIL SLB I 10 байпасс х 10 сепараторов нефтепродуктов

Сепараторы нефтепродуктов предназначены для очистки дождевой, талой и посттехнологической воды из зон, которые постоянно подвергаются риску загрязнения нефтепродуктами. Это проточные устройства, т.е. данные устройства механически отделяют свободные масла и полустабильные эмульсии от остальной части сточных вод по мере их прохождения через установку. Если номинальный расход выбран правильно, то при номинальном расходе обеспечивается ламинарный поток нефтесодержащей дождевой воды.

✅ Принцип работы

Сепаратор представляет собой проточное устройство, в котором разделяются как легкие нефтепродукты, так и суспензии тяжелее воды. В отстойнике сохраняется легко оседающая суспензия. Далее сточные воды поступают в сепарационную камеру, где происходит отделение частиц нефтепродуктов и их вытекание в виде капель на поверхность, а также осаждение части суспензии и ее выпадение. Коалесцентные сепараторы снабжены коалесцирующими вставками, задачей которых является увеличение активной поверхности в сепараторе и тем самым индуцирование или ускорение отделения плавающих капель нефтепродуктов. Далее сточные воды вытекают из устройства через слив, оборудованный автоматическим поплавковым затвором (закрывающимся при переливе скопившимися нефтепродуктами) в естественный приемник или канализационную систему.

Стандарт PN-EN 858 делит стандартные сепараторы на две группы:

Каждый сепаратор должен иметь предохранительные устройства, которые автоматически, без вмешательства человека, перекрывают отток сточных вод из сепаратора после достижения максимальной вместимости. Автоматическое закрытие очень важно, так как требует обслуживания сепаратора и в случае внезапной утечки масла (поломки) поплавок сразу закрывает выходное отверстие, что полностью предотвращает загрязнение ресивера.

✅ Сборка:

Сепараторы поставляются на строительную площадку в комплекте. Их установка состоит из:

Подробные инструкции по установке включены в технико-эксплуатационную документацию (ТЭД).

✅ Технические данные

✅ Оборудование

✅ Средство для удаления ила

Чтобы гарантировать необходимую по нормативам степень очистки сточных вод от твердых веществ (общее количество взвешенных веществ на выходе менее 50 мг/л), перед каждым сепаратором должен быть установлен отстойник соответствующей вместимости, в котором находится минеральная суспензия ( песок, гравий, ил, зола и т. д.). Это может быть самостоятельное устройство, установленное перед сепаратором или интегрированное с сепаратором.

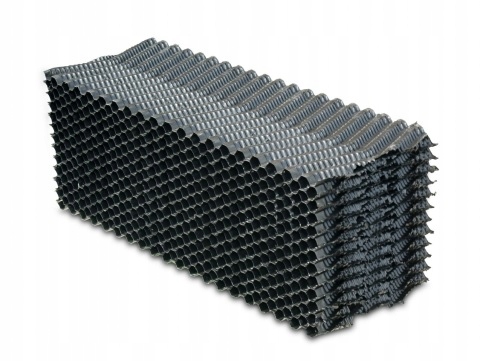

✅  Коалесцирующий или пластинчатый фильтр

Процесс очистки нефтяных соединений в сепараторе происходит в сепарационной камере, в которой размещен коалесцирующий или пластинчатый фильтр. Эффективность процесса гравитационного отделения легких жидкостей из потока сточных вод зависит от работы коалесцирующего или ламельного фильтра. На поверхности фильтра ламинарный поток стабилизируется по точно заданным траекториям движения частиц, в диагональных и параллельных каналах «сотового» фильтра. Поток жидкости течет вверх волнами, вызванными системой каналов. Это позволяет добиться осаждения нефтяных веществ на стенках каналов, соединения легких частиц жидкости - коалесценции, а затем отрыва более крупных частиц, уже обладающих плавучестью, и их движения вверх, где они всплывают на поверхность в технологической камере. . Это обеспечивает сохранение на выходе из сепаратора предварительно очищенной воды с содержанием нефтепродуктов не более 5,0 мг/дм³ - как для сепараторов класса I по стандарту EN 858-1 в соответствии с Регламентом Европейского Парламента. и Совета (ЕС) № 305/2011.

✅  Обход

Используемый гидравлический байпас имеет конструкцию, адаптированную к требованиям Постановления министра окружающей среды, Вестника законов. 27 позиций 169 от 28 января 2009 г. Они предотвращают перегрузку гидравлического сепаратора. Если расход не превышает номинального, все сточные воды направляются в сепараторную камеру. Однако в случае расходов, превышающих номинальные, сточные воды будут направляться непосредственно в приемник через внутренний байпас. Сепаратор с байпасом может обрабатывать большие потоки в случае ливня, не нарушая работу сепаратора.

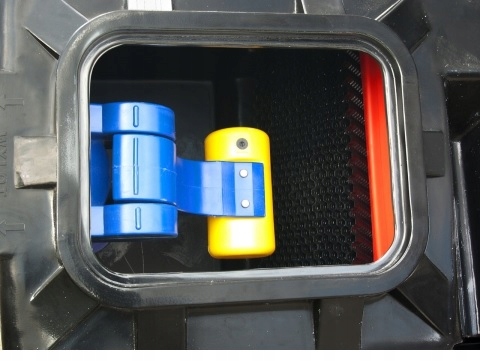

✅ Автоматическое закрытие

Каждый сепаратор должен иметь предохранительное устройство, которое автоматически закрывается при достижении максимальной вместимости. Эта емкость различна для разных моделей сепараторов. Автоматическое закрытие очень важно, оно требует технического обслуживания устройства или в случае внезапной утечки или неисправности закрывает выходное отверстие устройства и предотвращает загрязнение ресивера.
