НАБОР ДЛЯ ВИБИВАННЯ 1 РІВНЯ МК-1.5 / ОДК-1

НАБОР ПАРНЕЙ ДЛЯ 1-ГО УРОВНЯ ПАРНЕЙ МК-1.5/ODC-1

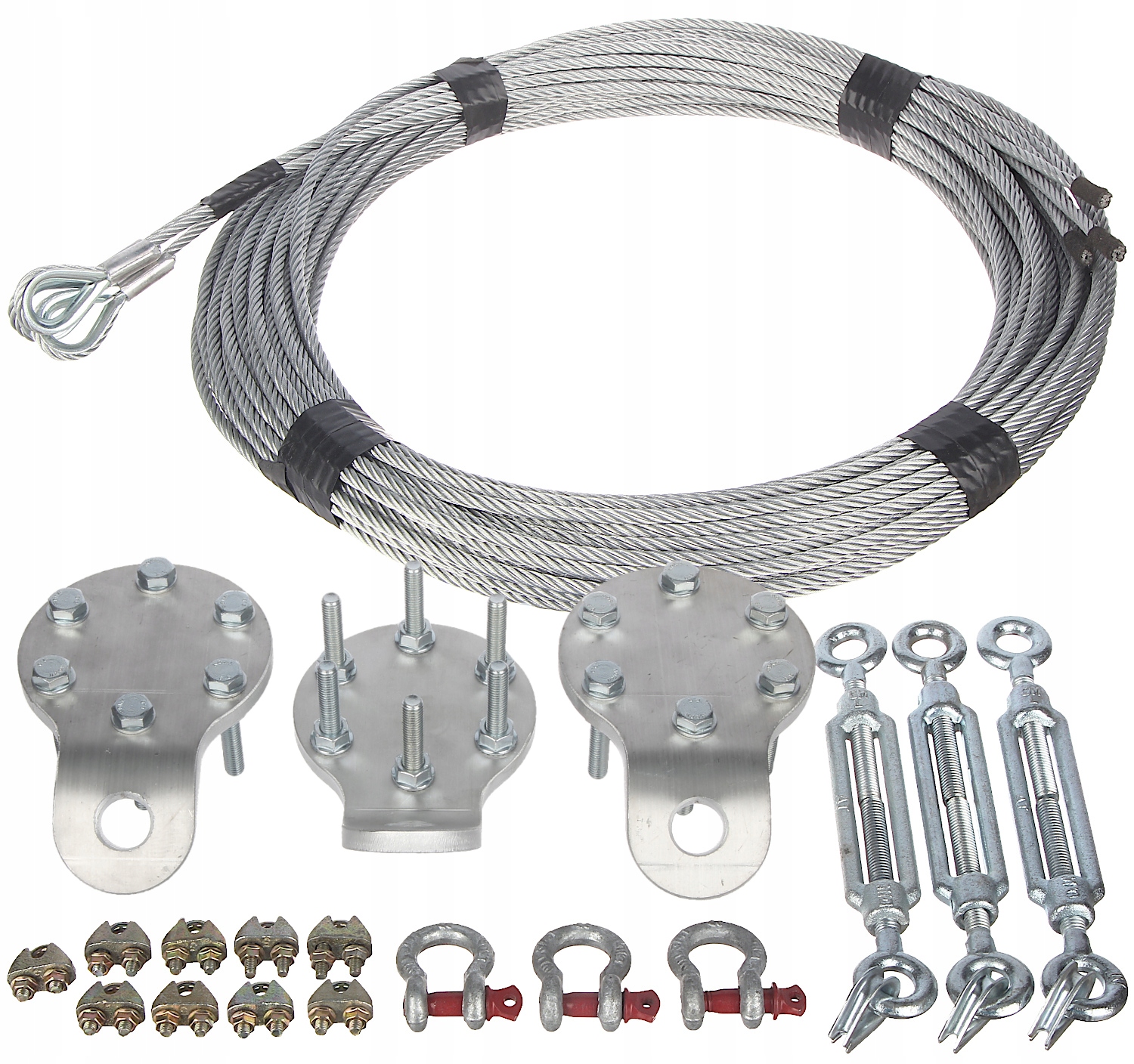

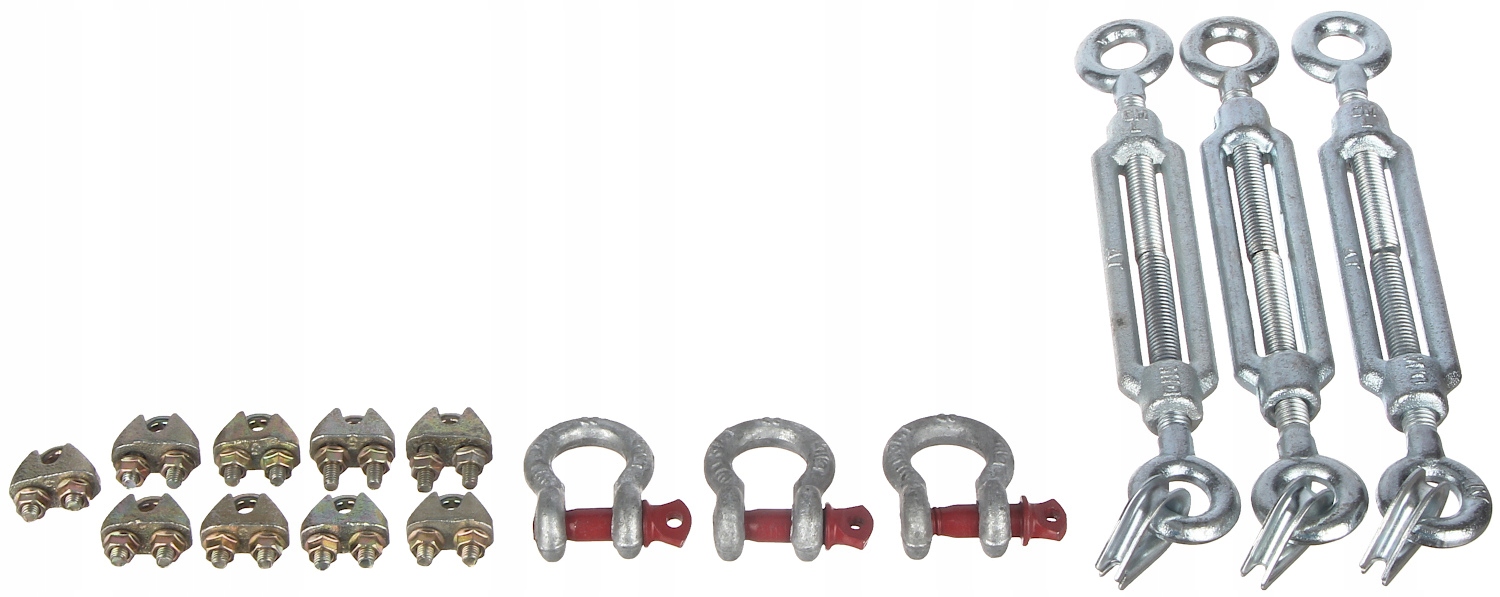

Комплект оттяжек для устройства первого яруса многоэлементных конструкций из сегментов МК-1,5. Стойки предназначены для установки между 4-м и 5-м элементами решетки. В комплекте: 3 хомута, 18 х винтов М8х40 с гайкой, 6 х Наперсток для троса ø 5 мм, 3 х Стальной трос ø 5 мм, 12 м, гофрированный с одной стороны, с запасным, 9 х Веревочный зажим ø 5 мм, 3 х Сережка 0,75 зуб., 3 х Талреп-проушина М10. Порядок подключения: 1. Вкрутить хомут между 2 секциями мачты МК-1,5 (между 4-м и 5-м элементом решетки). 2. Вставьте скобу штифтом по направлению к мачте через монтажное отверстие в хомуте. 3. Прикрепите растяжку к скобе кованым концом (там, где установлен коуш). 4. Пропустите свободный конец веревки (без коуша) через коуш, прикрепленный к талрепу. 5. Закрепить свободный конец талрепа через проушину к фундаменту (элемент крепления зависит от крепления – на стороне клиента). 6. Определите слабину веревки, установите 3 веревочных зажима и затяните их. Не забудьте, пожалуйста, слегка затянуть первый зажим как можно ближе к наперстку – так, чтобы веревка хорошо прилегала по всей окружности, а затем затянуть его. Если не выбрать провисание, веревка может соскользнуть с коуша и вызвать неисправность соединения или, в конечном итоге, веревка может изнашиваться. Расставляем зажимы на расстоянии примерно 30 см друг от друга и обрезаем или обрезаем оставшуюся веревку – так как это может пригодиться при смене или перемещении точек крепления мачты. 7. Завершите процедуру, выбрав оставшуюся слабину с помощью талрепа, чтобы слегка натянуть трос (максимум усилия примерно 100 кг). Значительное превышение натяжения каната может привести к деформации основания мачты (стального треугольника) или обрыву резьбы на стальных крюках/анкерах в фундаменте. Комплект разработан с учетом поправки на длительную коррозию каната – разрывное усилие нового комплекта составляет 800 кг на один канат.
