Набор линейных направляющих VEVOR, 220 см, долговечный набор линейных направляющих

Линейная направляющая SBR

Высокая точность, износостойкость и низкий уровень шума

Высококачественная линейная направляющая SBR компании VEVOR состоит из двух направляющих и четырех направляющих. Прочные алюминиевые направляющие имеют точный диаметр и расстояние между отверстиями, а в направляющих блоках SBR используются шарикоподшипники, обеспечивающие плавное и беспрепятственное движение. Доступны различные спецификации для удовлетворения ваших потребностей.

Комплект линейных направляющих SBR

Прочный и долговечный

Тихое скольжение

Высокая точность

Технические характеристики

Номер модели: SBR20-C 2200L

Модель направляющего блока: SBR20UU

Длина направляющей: 86,6 дюйма (2200 мм)

Диаметр вала: Φ 20 мм

Динамическая нагрузка (на блок): 882 Н

Статическая нагрузка (на блок): 1370 Н

Материал: углеродистая сталь и алюминий

Расстояние между монтажными отверстиями A: 35 мм (1,4 дюйма)

Расстояние между монтажными отверстиями B: 35 мм (1,4 дюйма)

Размеры ползуна (Д x Ш x В): 50 x 48 x 39 мм (2 x 1,9 x 1,5 дюйма)

Размеры изделия (Д x Ш x В): 2200 x 45 x 50 мм (86,6 x 1,77 x 2 дюйма).

Размеры упаковки (Д x Ш x В): 2275 x 145 x 80 мм (89,6 x 5,7 x 3,1 дюйма).

Вес нетто: 14,9 кг (32,8 фунта).

Легко справляйтесь с давлением

Линейный подшипник выполнен из цельнометаллической конструкции, а скользящий блок прочно закреплен на линейном валу, обеспечивая высокую несущую способность.

Плавное скольжение без заеданий

Алюминиевый блок скольжения SBR и встроенные шарикоподшипники обеспечивают плавное и безотказное движение, обеспечивая длительную и стабильную работу.

Точнее, чем когда-либо прежде.

Линейные направляющие имеют точное расстояние между отверстиями, диаметры отверстий и стандартные диаметры вала, что обеспечивает еще более точную сборку устройства.

Широкий спектр применения

Комплект линейных направляющих широко используется в тяжелых системах автоматизации и проектах DIY, таких как гравировальные станки с ЧПУ, токарные станки и т. д.

Высокая коррозионная стойкость

Поверхность линейного вала линейных направляющих хромирована. Он устойчив к влаге и высокой температуре.

Простой монтаж

Линейные направляющие состоят из вала, опоры и скользящих блоков. Как блоки, так и основание рельса имеют крепежные отверстия для шурупов, что обеспечивает удобный монтаж и подключение. Давление подшипника скольжения можно регулировать через резьбовое отверстие на боковой стороне блока.

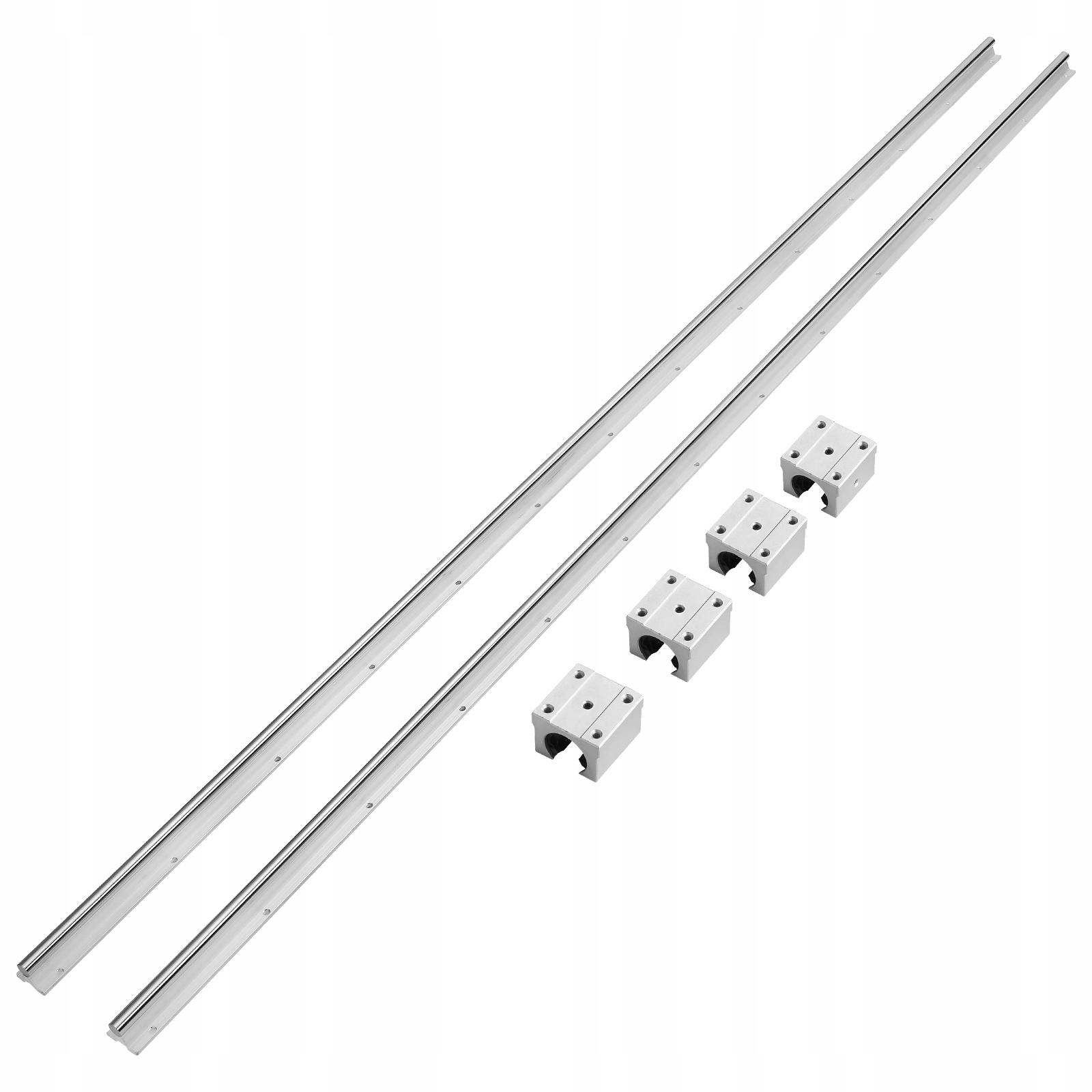

Содержимое упаковки

2 линейные направляющие SBR20-2200 мм с опорами

4 скользящих блока SBR20UU

Основные характеристики

Комплект линейных направляющих SBR: Линейная направляющая SBR20-2200 мм включает в себя две направляющие SBR20 длиной 2200 мм и четыре скользящих блока SBR20UU. Динамическая нагрузка на блок: 882 Н, статическая нагрузка на блок: 1370 Н.

Долговечность и долговечность: линейный рельс изготовлен из углеродистой стали и алюминия с хромированным покрытием для обеспечения устойчивости к ржавчине и высокой долговечности. Встроенные четыре алюминиевых скользящих блока и шарикоподшипники обеспечивают плавное и плавное скольжение.

Бесшумное скольжение: алюминиевые скользящие блоки SBR и линейный вал из углеродистой стали идеально сочетаются друг с другом. Встроенный шарикоподшипник обеспечивает плавное и плавное движение, позволяя управлять линейной направляющей с минимальными усилиями.

Высокая точность: точные размеры и прямолинейность вала обеспечивают высокую точность, повторяемость и стабильность движения. Прочное алюминиевое основание и скользящий блок имеют точные монтажные отверстия для простой и надежной установки и подключения.

Широкое применение: комплект линейных направляющих SBR универсален и подходит для всех видов тяжелого оборудования автоматизации и проектов DIY, таких как направляющие для фрезерных/фрезерных/токарных станков, 3D-принтеры, лазерные гравировальные станки, станки с ЧПУ, вращающиеся учебные пластины и т. д.
