Комплект скамейки трубочиста для черепицы и простой черепицы

• Длина скамейки: 60 см
• Ширина скамейки: 25 см
• Цвет: Каштан - RAL 3009
• Материал: горячее цинкование и лакирование порошок

• Скамья (платформа) дымоход - 1 часть
• Mokerers (Cradle) - 2 части
• Кроншеты для плитки - 2 части
• Винты - 12 штук

Наиболее важные Технические параметры:

• Набор имеет полную регулировку угла угла и подходит для крышки наклоном от 15 ° до 45 °. EN 516. Скамья ширины 250 мм. оцинкованной стали и порошкового пальто

Используйте : скамейки и ступеньки дымоходов используются для безопасного и удобного движения на склоне наклона крыши. Наиболее часто используется для связи между люком на крыше и устройствами, требующими технического обслуживания или обслуживания на крыше, таких как дымоходы, антенны или солнечные системы. Правильно выбранные компоненты системы позволяют двигаться вдоль наклона наклона крыши (горизонтально) и через наклон наклона крыши (вертикально). Кровь, он используется правильно выбранным кронштейнами, которые в сочетании с колыбелью (также известной как крепости), позволяют получить твердую и горизонтальную основу для прикрепления скамейки или дымохода. Защита от коррозии : оцинкованный и порошковой лак

Знак : Да

Угол наклона крыши и циркуляция крыши

Ступени и полки дымохода обеспечивают безопасное передвижение по поверхности крыши. Эта система связи на крыше обеспечивает доступ к дымоходу и антенным устройствам, а также может служить дополнительным путем эвакуации. Угол наклона скамеек и ступенек можно регулировать, правильно прикрутив люльку к кронштейну. Угол можно регулировать от 15° до 45°. Ступени дополняют систему каминных уступов и предназначены для создания путей сообщения, проходящих по наклону ската крыши. Ступени трубочиста следует располагать поочередно, чтобы по ним можно было ходить по крыше, как по лестнице. При использовании расстояния между отдельными ступенями следует учитывать угол наклона кровли:

• Если уклон менее 30° – ступени следует устанавливать в каждом втором ряду кровли. черепицы, на расстоянии 70 см друг от друга.
• При уклонах более 30° – ступеньки следует устанавливать в каждом ряду черепицы через каждые 35-40 см.

Максимальное расстояние между скобками составляет 80см. Минимальное количество кронштейнов на скамью – две штуки.

Внимание! Приведенная выше информация является результатом собранной информации и нашего опыта. Приведенную выше информацию нельзя рассматривать как инструкцию по сборке. Использование кровельных коммуникаций должно соответствовать техническому проекту, разработанному для конкретного объекта, с учетом требований польских норм и действующих технических и строительных норм. Чтобы добавить в комплект дополнительные опоры, используйте отдельные детали.

разрешения, декларации и нормы

Компания Roof производится на основе европейского стандарта EN516: 2006, который имеет статус польского стандарта PN-EN 516. и

Производитель системы связи на крыше, предлагаемая Folnt, объявляет соответствие норме посредством объявления функциональных свойств (два). Это гарантирует соблюдение не только польских, но и европейских правил и обеспечивает безопасность и долговечность всей системы связи на крыше

доступные цвета:

• ral 9005 - черный
• ral 7016 - антрацит
• ral 7024 - графит
• ral 8004 - Brick
• Ral 8017 - Brown
• Ral 9006 - Серебро - оцинкованный цвет
• ral 3009 - Каштан - этот вы покупаете на этом аукционе
• ral 3011 - красный
• ral 6020 - Темно -зеленый
• ral 3004 - wiśniowy

Порошок лак

скамейка предлагается в версии с порошковым покрытием для самых популярных кровельных цветов в соответствии с палитрой RAL

Примечание! На цвет, который можно влиять на монитор покупателя, в частности, среди прочих Аппаратные условия, а также условия снимка, которые могут отличаться для отдельных продуктов

Система гладких кромок с противоскользящим покрытием

• Способ изготовления кромки скамейки: Специальная гладкая обработка кромки скамейки (1) обеспечивает более безопасную установку и использовать. При использовании скамеек с необработанными краями (2) существует риск заклинивания, и в этих местах скамейки имеют пониженную прочность. В скамейках, предлагаемых нашей компанией, эта проблема устранена. При пробивании отверстий на каждой верстаке оставляют запас гладкого неперфорированного материала.

• Противоскользящее покрытие: Верстак трубочиста имеет. специально разработанное тиснение. Они создают противоскользящую защиту и отводят воду с поверхности скамейки.

защита против коррозии P> Все элементы изготовлены из стали, подверженной процессу оцинкования. Это самый эффективный и наиболее долговечный способ защиты стали от коррозии. Во время процесса гальванизации атомы цинка проникают во внешний слой стали, поверхность железной точки, образуя слой, защищающий от коррозии. Долговечность цинковых покрытий, в зависимости от условий, может достигать 100 лет. Этот процесс включает в себя нанесение электрифицированной порошковой краски на металлическую поверхность. Затем элементы, покрытые краской, нагреваются до 140 ° C - 200 ° C, в результате чего порошок плавится и полимеризация. быть установленным на крыше

В комплект входит

Какова разница между типом монтажа и LN?

Ответ прост - тип сборки отвечает за стенд скамей/дымоход. Итак, мы имеем дело со стандартным кронштейном и типом LN

Для каждого кронштейна необходимо измельчить плитку

Ниже мы представим фотографии из сборки, чтобы проиллюстрировать различия в сборке:

• Кроншень ln: прикреплен к патчу. Он состоит из одного элемента. Кроме того, он приклеивается специальной пенопластовой лентой толщиной 3 мм. Это не требует использования вспомогательных пятен. Кронштейн закреплен в одной точке с двумя винтами

Инструкции по установке

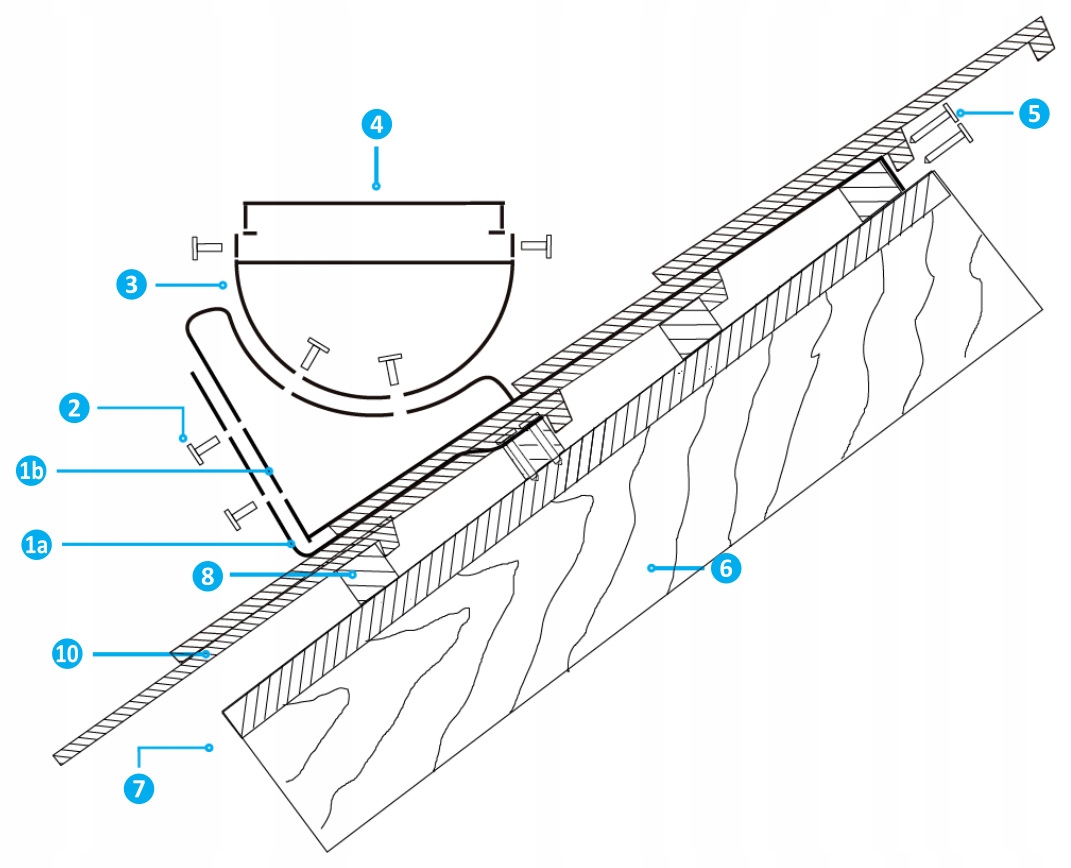

Комплектная скамейка/ступенька трубочиста DBDC для облицовки бетоном и керамической плиткой

• 1a - Верхняя часть кронштейна скамейки трубочиста
• 1b - Часть нижнего кронштейна верстака трубочиста
• 2 - Винты
• 3 - Монтажный кронштейн (люлька) верстака трубочиста
• 4 - Полочка трубочист
• 5 – Шурупы
• 6 – Стропила
• 7 – Контробрешетка
• 8 – Обрешетка
• 9 - Опорная обрешетка
• 10 - Покрытие крыши

Комплектация стенда трубочиста DBDC-KARP состоит из двухсекционного кронштейна DBDC-KARP (нижняя часть - короткая ( 1а) и а верхний – длинный (1б)), люлька верстака трубочиста (3) и площадка верстака трубочиста (4). Комплектная ступень трубочиста DBDC-KARP состоит из опоры DBDC-KARP, состоящей из двух частей (нижняя часть - короткая (1а) и верхняя часть - длинная (1b)) и ступени трубочиста.

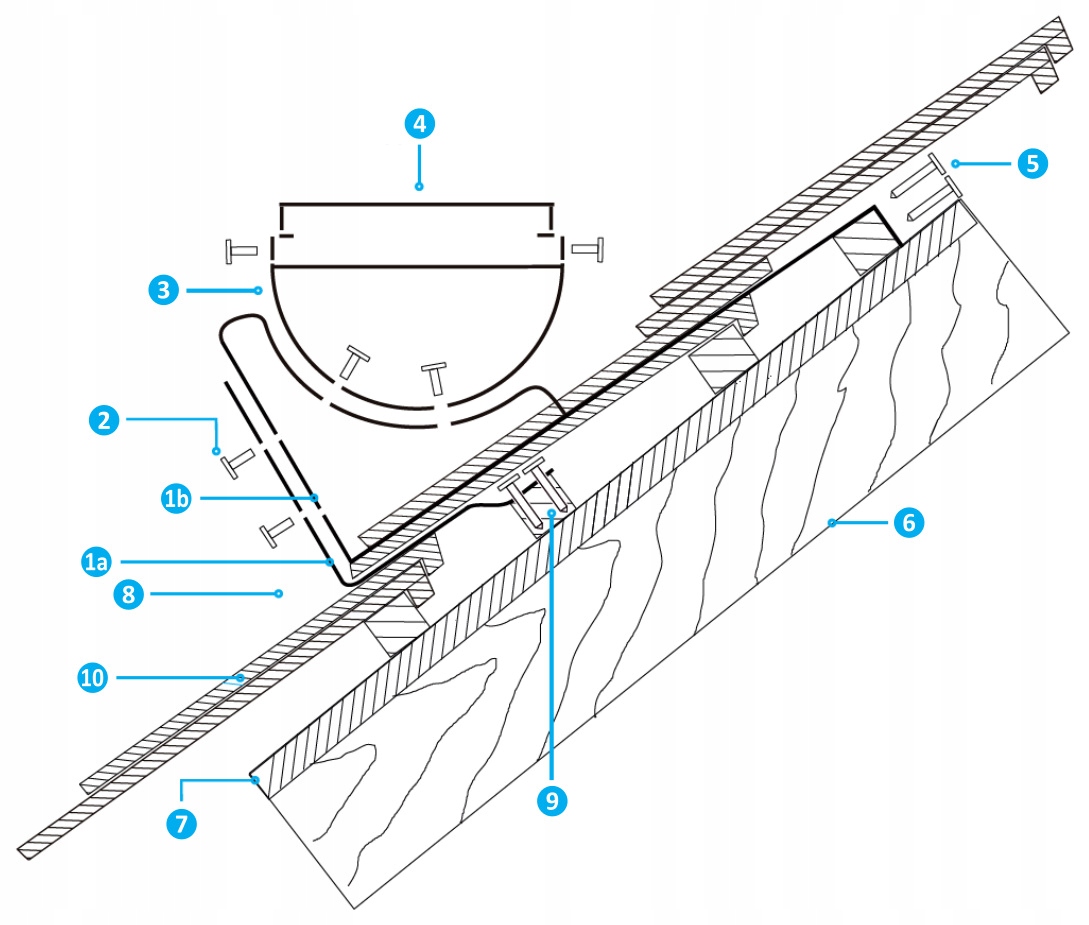

Полная скамейка/ступенька трубочиста DBDC облицовка простой плиткой (кружевом)

• 1a - Верхняя часть кронштейна скамейки трубочиста
• 1b - Нижняя часть кронштейна скамейки трубочиста
• 2 - Винты
• 3 - Кронштейн крепления скамейки трубочиста (люлька)
• 4 - Скамейка трубочист
• 5 – Шурупы
• 6 – Стропила
• 7 – Контробрешетка
• 8 – Обрешетка
• 9 - Опорная обрешетка
• 10 - Покрытие крыши

Комплектация стенда трубочиста DBDC-KARP состоит из двухсекционного кронштейна DBDC-KARP (нижняя часть - короткая ( 1а) и а верхний – длинный (1б)), люлька верстака трубочиста (3) и площадка верстака трубочиста (4). Комплектная ступень трубочиста DBDC-KARP состоит из опоры DBDC-KARP, состоящей из двух частей (нижняя часть - короткая (1а) и верхняя часть - длинная (1b)) и ступени трубочиста.

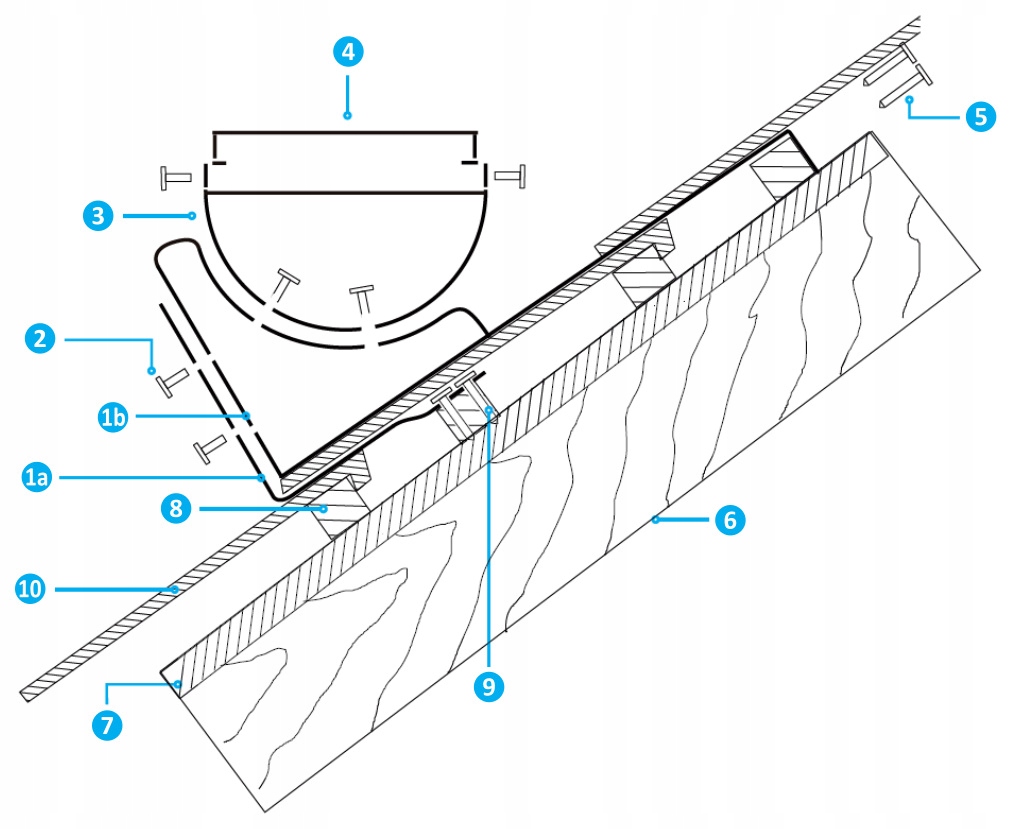

Полный скамейка/DCDC Beence для покрытия из плитки карпа (оболочка)

Подходящее профилирование кронштейна DBDC-KARP позволяет установить скамейки или ступени на крышах, покрытых керамической плиткой, бетонными плитками и карп-плитками

• Bramps, установленные на крышах, покрытых керамической и бетонной утечкой, прикреплены к вспомогательным участкам (9)
• Сначала мы устанавливаем нижнюю часть кронштейна (1a), так что нижний край следующей плитки составляет около 1 см от нижней части кронштейна. Кронштейн привинчен к вспомогательным пятнам с деревянными винтами с конической головкой мин. Ø6 мм x 45 мм или деревянные винты с шестиугольной головкой с диаметром Ø8 мм (5)
• После укладки плиток в следующем ряду мы установим верхнюю часть кронштейна (1B), подходящая и соединяем ее с винтами с нижней частью кронштейна (1a) с винтами M8 x 20 мм (2). Верхний кронштейн скручивается на вспомогательные пятна (9) с деревянными винтами с конической головкой мин. Ø6 мм x 45 мм или деревянные винты с шестиугольной головкой с диаметром Ø8 мм (5)
• При установке кронштейнов не забудьте должным образом измельчить замки по ширине плитки, увеличенные примерно на 1-2 см от ширины кронштейна
• Затем к кронштейну с винтами. M8 x 20 мм мы закручиваем колыбель трубы (3) или стебля дымоходов, так что платформа (4) или степень находится в горизонтальном положении ± 3%
• Платформа Sweep Sweep Sweepmone привинчивается винтами M8 x 20 мм (2) к колыбели через боковые отверстия на платформе и колыбели. Мы прикручиваем шток дымохода прямо к кронштейну DBDC-KARP
• Количество кронштейнов зависит от длины скамьи: для скамейки длиной до 1,2 м мы используем 2 разъема, мы используем 3 кронштейна для скамейки длиной 1,5 м, а для скамейки длиной 3 м вы должны использовать мин 6 кронштейнов. Максимальное расстояние между скобками не может превышать 800 мм
