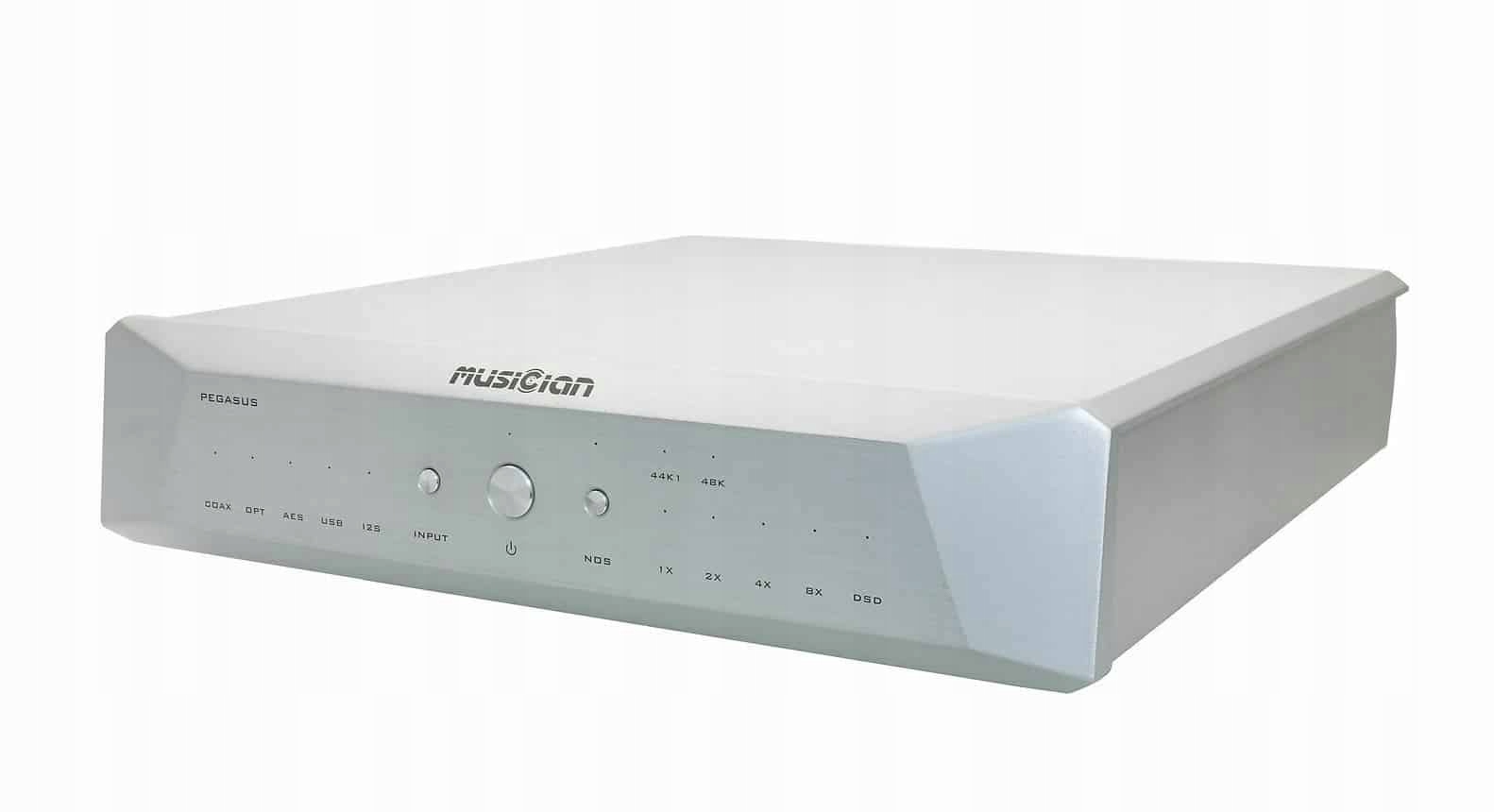

MUSICIAN AUDIO PEGASUS 24Bit/1536kHz 24Bit R2R + 6BIT DSD

Серебристый цвет

Выставочный экземпляр

MUSICIAN AUDIO PEGASUS 24Bit/1536kHz 24Bit R2R + 6BIT DSD — это уникальный полностью симметричный высококлассный резистивный ЦАП от Musician Audio, спроектированный таким образом, что вы ощутимо почувствуете атмосферу, пространство и колорит воспроизводимой музыки, в отличие от технические ЦАП Delta Sigma.

Функции устройства:

• Собственная архитектура R2R + DSD.
• Полностью симметричные 24-битный R2R + 6-битный DSD (24-градусные FIR-фильтры) < /li>
• Малошумящий модуль питания
• Буфер FIFO
• Цифровая обработка сигналов через FPGA
• Поддерживает DSD1024, PCM1536 на портах USB и I2S ( Исходный звук должен быть совместим с собственным аудиоинтерфейсом.
• Собственное решение USB Audio через усовершенствованный микроконтроллер STM32F446 на базе AMR.
• Лицензионный драйвер для Mac и Linux не требуется.

Лестничная схема R2R

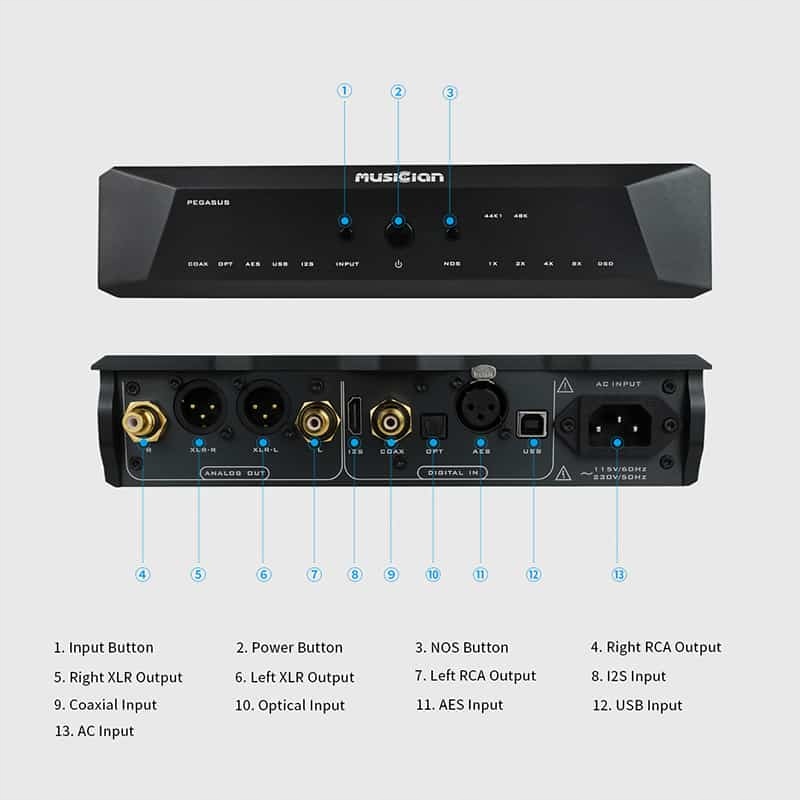

Pegasus от Musician Audio — это цифро-аналоговый преобразователь, основанный на лестничной схеме R2R. Он преобразует каждый из 5 цифровых входов: USB, коаксиальный, оптический, AES/EBU, IIS в аналоговый в симметричной форме на разъемах XLR или асимметричный на разъемах RCA, обеспечивая непревзойденное качество аналогового звука и, прежде всего, пространства и атмосферы, дыхания. и музыкальность. Цифро-аналоговый преобразователь построен на усовершенствованном микроконтроллере MCU-AMR STM32F466 с цифро-аналоговой схемой, выполненной с использованием лестничной цепи резисторов, управляемых отдельной системой обработки, которая самостоятельно декодирует сигналы PCM в 24 бита и сигналы DSD в 5 бит. биты. Специальная кнопка NOS позволяет включать или отключать разгон — что важно для качества низкобитрейтных сигналов PCM 44 и 48 кГц. Включение системы NOS улучшает слышимость высокочастотных деталей.

Надежное качество изготовления

Устройство изготовлено из прочного алюминия, немагнитного металла, не индуцирующего вихревые токи. Устройство стоит на трех алюминиевых ножках, закрепленных резиновыми накладками. Корпус серебристый или черный. Спереди расположены красные миниатюрные светодиоды (светят умеренной яркости), информирующие о состоянии устройства и активном входе. Время прогрева этого уникального ЦАП составляет около недели работы с USB или SPDIF или 300 часов в режиме ожидания, только по истечении этого времени будут известны его лучшие характеристики.Не рекомендуется одновременно подключать выходы XLR и RCA. время, что ухудшает общий сигнал. Даже при выключенных приёмниках сигнала Пегаса на его аналоговых выходах появляется напряжение. Для достижения наилучших результатов используйте балансные выходы XLR.

Защита от помех

В комплект не входит пульт дистанционного управления, а ЦАП не имеет встроенного предусилителя. Что касается конструкции ЦАП, то толстые металлические пластины с обеих сторон обеспечивают защиту от внешних полей и радиоэлектрических помех. Силиконовые накладки под прочными металлическими ножками обеспечивают эффективное гашение вибраций. Прочная передняя пластина, изготовленная из цельного куска металла, толщиной примерно 1,5 см, обеспечивает устойчивость и идеальное прилегание к остальным элементам корпуса. Все винты установлены на задней панели устройства, что придает ему более аккуратный и элегантный вид. Светодиоды на передней панели имеют низкую интенсивность и не создают бликов в темном помещении. Доступные версии: анодированное серебро или анодированное черное. Все это дополняется точным и легко читаемым логотипом, выгравированным лазером на передней панели. Углы устройства закруглены, что облегчает маневрирование с дорогой аудиотехникой. Кнопки, расположенные заподлицо с передней частью устройства, предотвращают их случайное нажатие и защищают во время транспортировки.

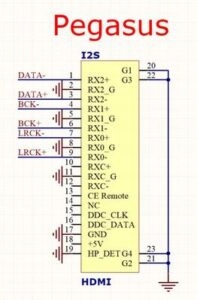

Конфигурация контактов I2S:

В настоящее время не существует единого промышленного стандарта сигналов I2S (IIS). Клиент, использующий этот стандарт, должен правильно настроить соединения для достижения удовлетворительного качества звука. результаты.

Хороший способ — сравнить звук на выходах SPDIF и I2S одного и того же транспорта.

Большинство проигрывателей SACD имеют преобразование DSD в PCM на выходе SPDIF и PCM. сигнал может быть декодирован с помощью Musician Audio Pegasus.

p>

Порт I2S, выполненный в виде HDMI, не является типичным мультимедийным портом HDMI — он поддерживает протокол I2S и может использоваться при подключении к определенному источник звука в этом формате, например CDT2-MK2 от Jay's Audio, стример Soundaware D300/REF, бридж Pink Faun i2s, PSAudio Memory Player и т. д.

Более того, из-за отсутствия стандарта I2S разъемы этого порта настроены для работы с максимально возможным количеством устройств ввода I2S, однако производитель не может гарантировать совместимость со всеми источниками звука I2S.

Один экранированный тороидальный силовой трансформатор

Pegasus оснащен одним экранированным тороидальным силовым трансформатором, а относительно низкое тепловыделение означает, что даже после 24 часов непрерывной работы ЦАП едва теплый. Модульные регуляторы напряжения уменьшают пульсации после прохождения переменных сигналов через выпрямительные мосты, а небольшое количество используемых электролитических конденсаторов по сравнению с другими продуктами означает отсутствие увеличения времени прохождения сигнала через системы формирования и, следовательно, кратчайший переходный процесс системы на возбуждение. . Устройство довольно большое, но не настолько большое, чтобы вызывать дискомфорт, а его минималистичный дизайн идеально вписывается в гостиную в качестве дополнения к колонкам и аудиотранспорту.

Высокоточные резисторы

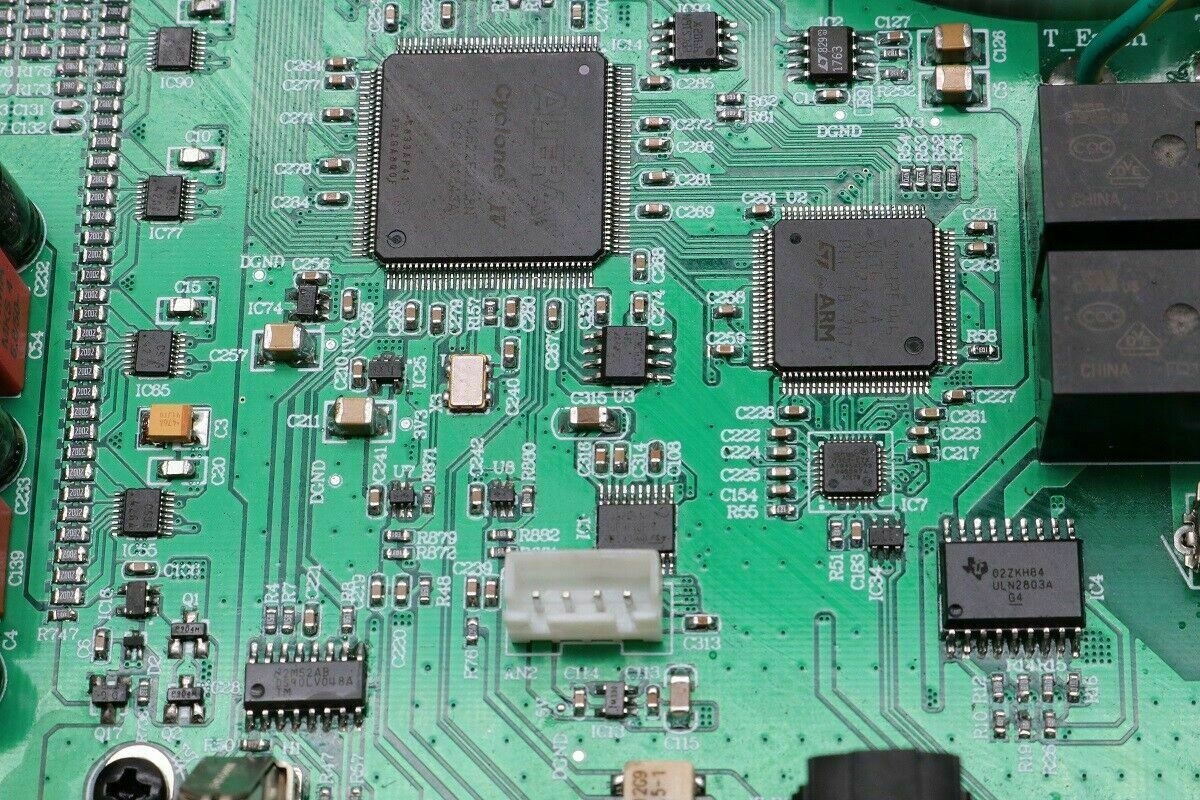

Лендерный ЦАП R2R требует использования резисторов высочайшей точности с минимальным допуском в связи с тем, что они выполняют наиболее важную работу. Здесь Музыкант использовал прецизионные резисторы с классом точности 0,005%. Производитель спроектировал упомянутые резисторы в виде стереомодулей, создав полностью симметричную конструкцию, в отличие от конкурирующих конструкций. Лестничная сеть R2R управляется процессором ARM и FPGA от Altera Cyclone IV.

Танталовые конденсаторы с малыми потерями

В аналоговой части Pegasus использует танталовые конденсаторы с малыми потерями, которые можно встретить в гораздо более дорогих конструкциях. Также можно увидеть множество конденсаторов, разработанных специально для аудио целей, например Wima, что подтверждает класс устройства.

Выходной каскад состоит из 8 транзисторов, что полезно при воспроизведении быстрой и энергичной музыки.

Выходной каскад состоит из 8 транзисторов, что полезно при воспроизведении быстрой и энергичной музыки.

Выходной каскад состоит из 8 транзисторов, что полезно при воспроизведении быстрой и энергичной музыки.

p>

Только по конструкции ЦАП видна надежность и высокое качество изготовления устройства, что подтверждается работой компании Pegasus, обеспечивающей наилучшие впечатления от прослушивания.

Технические характеристики

DSD

DSD64-DoP на всех входах

DSD1024 на входах USB и I2S

PCM b>

24 бита / 44,1, 48, 88,2, 96, 176,4, 192 кГц на всех входах

1536 кГц на входе USB и I2S

Режимы дискретизации:NOS без передискретизации/OS с передискретизацией (разгон включен)

Цифровые входы

1 коаксиальный разъем RCA

Цифровые входы

1x коаксиальный разъем RCA

p >

1x оптический

1x USB

1x AES/EBU

1x I2S через HDMI LVDS

Аналоговый выходы

RCA: 2,2 В (среднеквадратичное значение), 625 Ом

XLR: 4,4 В (среднеквадратичное значение), 1250 Ом

Частотный диапазон: 10 Гц~60 кГц

THD+N: 0,002%

Погрешность резистора: 0,005%

Отношение сигнал/шум: 123 дБ (взвешенное)

Динамичность: >120 дБ

Данные о мощности: 110–240 В переменного тока, 50/60 Гц

Потребляемая мощность: ≤20 Вт

Размеры: 280 x 250 x 50 мм

Размеры упаковки: 375 x 330 x 115 мм

Содержимое упаковки: ЦАП, кабель питания

Вес: 3,9 кг

Цвет: серебристый
