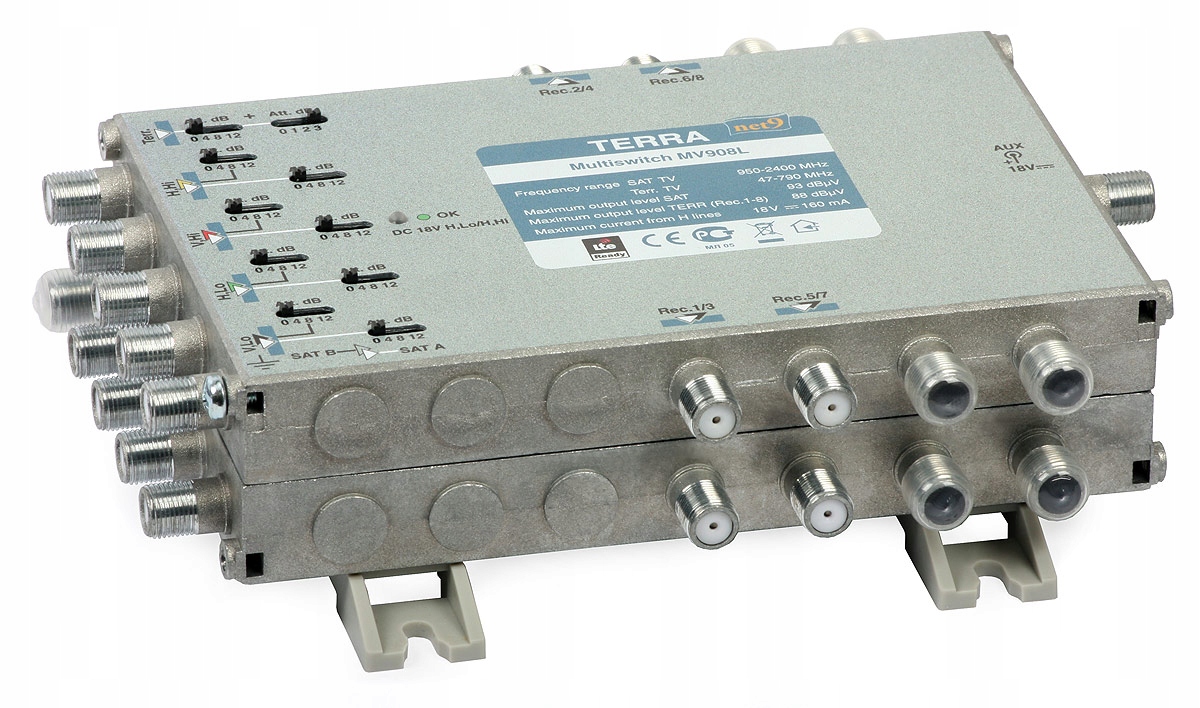

Мультисвич MV-908L TERRA 9 входов/8 выходов

Код продукта: MV-908L

Мультисвичи серии MV предназначены для работы в средних и крупных коллективных телевизионных установках RTV+SAT. Их также можно использовать в небольших домашних условиях.

Отличительные особенности

• радиальный мультипереключатель
• встроенная предварительная коррекция характеристик кабеля
• группировка выходов по выходному уровню
• разделение между входами более 30 дБ
• активный тракт эфирного сигнала, оснащенный фильтром LTE (47–790 МГц)
• Литой корпус, обеспечивающий высокий уровень экранирования – класс А
• Гарантия – 4 года.

Multiswitch MV-908L имеет активный (усиленный) тракт эфирного и спутникового телевидения. . Уровень сигнала для каждого спутника и канала DVB-T регулируется с помощью специальных переключателей. Такой способ настройки обеспечивает большую стабильность заданных параметров по сравнению с традиционными решениями на основе потенциометров.

Multiswitch MV-908L имеет встроенный фильтр сигнала LTE, позволяющий исключить нежелательные сигналы в диапазоне 800 МГц (частоты 791 – 862 МГц), предназначенные для реализации услуг передачи данных (LTE).

Литой корпус обеспечивает высокую эффективность экранирования, предотвращая проникновение мешающих сигналов внутрь устройства. Высокий уровень выходного сигнала, встроенная предварительная коррекция характеристик затухания коаксиальных кабелей и градация затухания на мультисвитч-выходах позволяют строить крупные установки, в которых длина абонентских подключений может достигать до 80 м.

Мультипереключатель может питаться от усилителя шины SA 91 или от локально подключенного источника питания PS182F. Возможно питание большего количества устройств от одного источника (максимальный ток потребления мультипереключателем 100 мА).

Технические данные:

• Название MV-908L
• Количество входов 9
• Количество выходов 8
• Рабочий диапазон [МГц] SAT 950 - 2400
• DVB-T/Radio 47–790
• Усиление (выходы предварительной коррекции SAT 1–16 3...8
• характеристики затухания кабеля) [дБ]
• Выход DVB-T/Radio 1–8 4...7
• Выход 9–12
• выход 13-16
• Регулировка усиления [дБ] SAT 12, шаг 4 дБ
• DVB-T/Radio 15, шаг 1 дБ
• Макс. Уровень сигнала SAT (IMD3=35дБ)* [дБмкВ] 93
• Макс. уровень сигнала наземного ТВ (IMD3=60дБ)* [дБмкВ] выход 1-8 85
• выход 9–12
• выход 13-16
• Разделение входного сигнала SAT [дБ] > 30
• Разделение выходного сигнала SAT [дБ] > 30
• DVB-T > 30
• Класс экранирования A
• Потребляемый ток от приемника [мА] < 60
• Максимальный потребляемый ток от линии H и внешнего источника питания 12 В ... 18 В < 160 мА при 18 В
• Сигналы управления 14/18 В, 0/22 кГц, тональный импульс
• или DiSEqC 1.0, DiSEqC 2.0 или совместимые версии
• li>
• Проход постоянного тока через разъем «AUX18 V» 18 В, 1 А макс.
• Диапазон рабочих температур [°C] -20...+50
• Размеры [мм ] 187x135x30
• Масса [кг] 1,26
