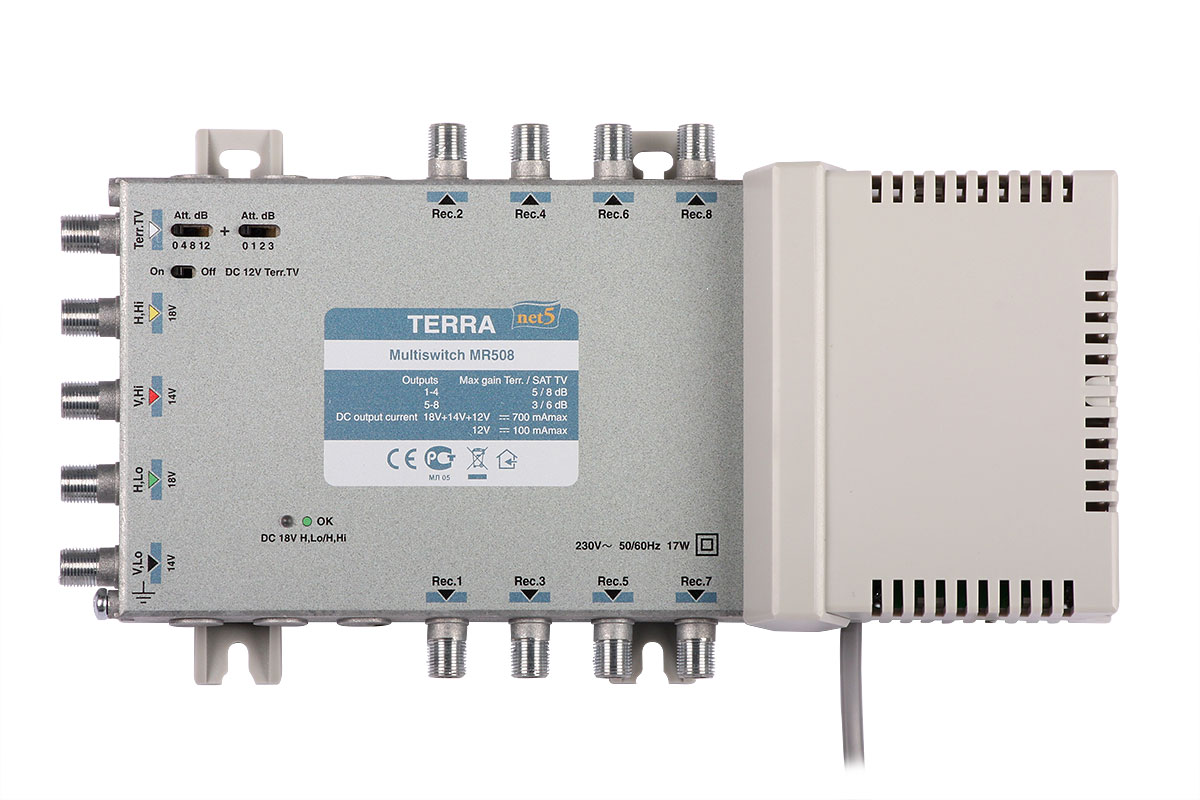

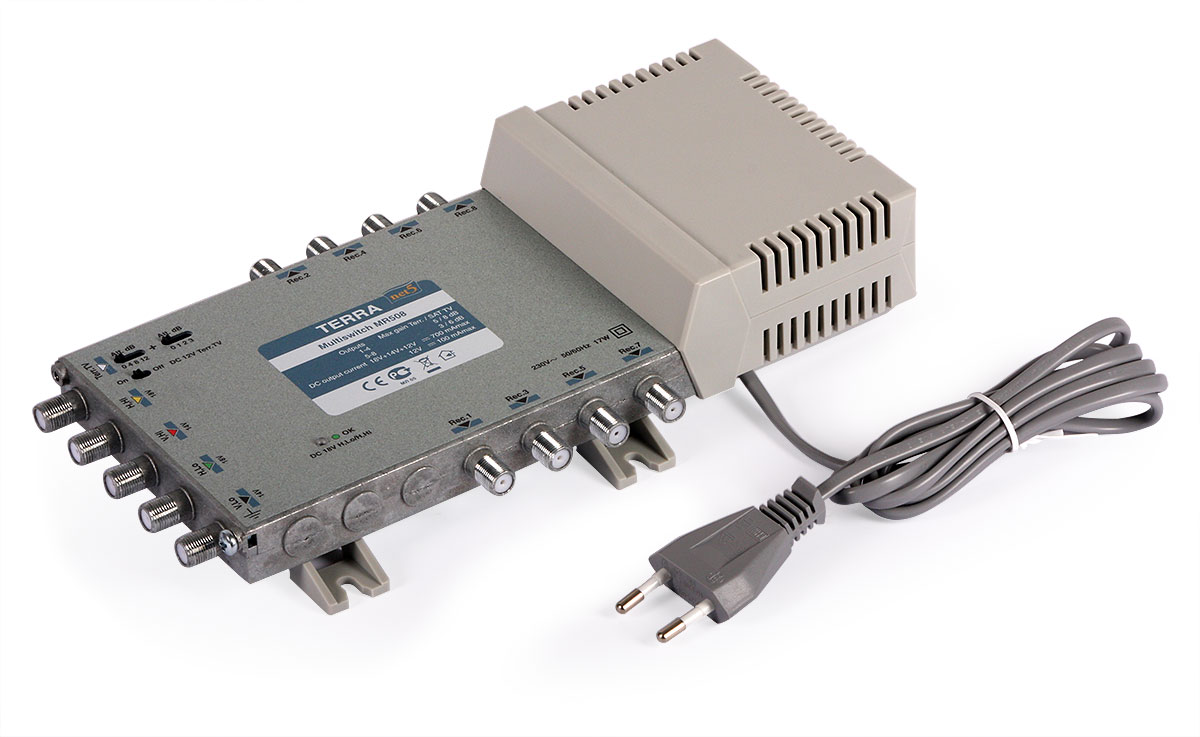

Мультисвіч MR-508 Terra клас А 5 входів 8 виходів з активним ефірним

Мультисвитч MR-508 Terra класс А, 5 входов, 8 выходов с активной эфирной связью

• Входы: 4x 950 МГц ... 2400 МГц 1x 47 МГц ... 862 МГц Активный; Выходы: 8x 47 МГц...2400 МГц; Сигналы переключения: 14 В/18 В 0 Гц/22 кГц; Питание предусилителей: 12 В постоянного тока;

Радиальные мультисвитчи серии MR предназначены для небольших и средних (4-70 розеток) установок с распределением сигналов спутниковой промежуточной частоты и сигналов наземного телевидения. Мультисвичи предназначены для работы внутри здания. Если необходимо подключить большее количество мультисвитчей, для разделения шины следует использовать разветвители и ответвители серии SD-5XX.

Радиальные мультисвитчи серии MR предназначены для установок, полностью или частично основанных на звездообразной топологии. , при котором провода от клемм розеток сходятся в месте установки мультивыключателя или группы мультивыключателей. Поэтому они идеально подходят для использования в одно- или многоквартирных домах. Однако мультисвичи MR можно использовать и в более сложных системах. Встроенный блок питания затем можно использовать для питания других элементов, используемых в установке.

MR-508 имеет 5 входов и 8 выходов, что позволяет осуществлять распределение сигналов с одного спутника, эфирного телевидения DVB-T. и аналоговое/DAB-радио до 8 розеток. Если в установке предполагается использовать двухголовочные приемники, для них следует выделить 2 мультисвитч-выхода.

Литой корпус обеспечивает высокую эффективность экранирования, предотвращая проникновение помеховых сигналов внутрь устройства.

В базовых установках на мультисвитчах следует использовать преобразователи типа QUATRO.

Отличительные особенности

• радиальный мультипереключатель
• встроенная предварительная коррекция характеристик кабеля
• группировка выходов в по выходному уровню
• li>
• разделение между входами более 30 дБ
• возможность питания предусилителя для эфирной антенны
• встроенный блок питания
• литой корпус, обеспечивающий высокий уровень экранирования - класс А

*для 2 носителей

**без внешней нагрузки постоянного тока; отсутствие внешней нагрузки постоянного тока; с макс. нагрузка 17Вт

Устройство от известной компании Terra, которая специализируется на производстве профессиональных мультисвитчей для коллективных инсталляций. Отличное качество изготовления, стабильность параметров, очень низкая интенсивность отказов делают мультипереключатели TERRA рекомендуемыми каждому.

Несомненным преимуществом мультипереключателей MR-5XX является дифференциация выходных уровней для разных выходов. Это гарантирует получение одинакового уровня сигнала на розетках на разном расстоянии от устройства. Дополнительно конструктор применил предварительную коррекцию характеристик затухания коаксиального кабеля — сигналы с более высокими частотами имеют более высокий уровень, благодаря чему затухание в кабеле должным образом компенсируется.

Устройство питается от сети переменного тока 230В. Необходимо соблюдать все правила техники безопасности для данного напряжения.
