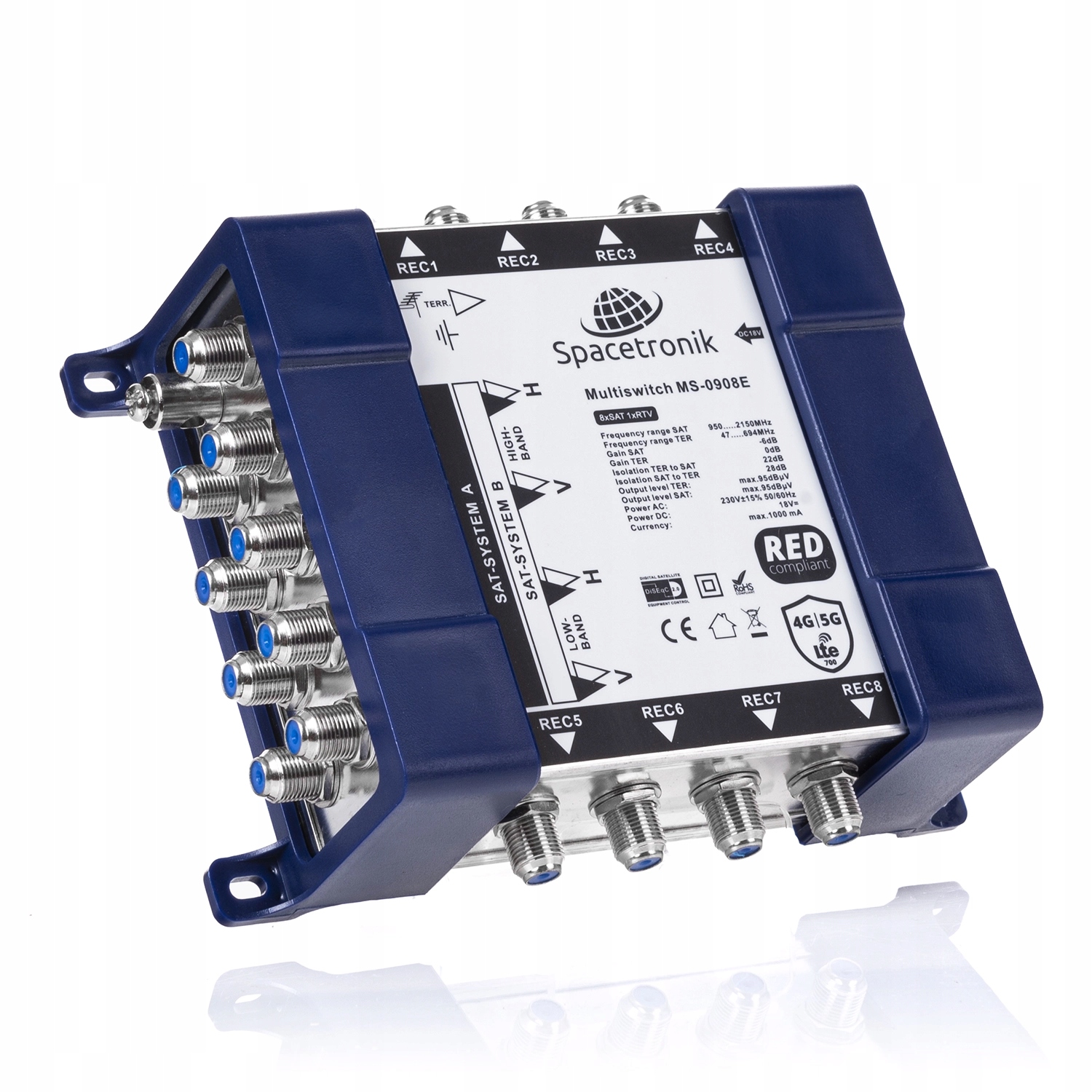

Мультисвіч 9/8 Spacetronik E-Series MS-0908E
- Время доставки: 7-10 дней
- Состояние товара: новый
- Доступное количество: 39
Заказывая «Мультисвіч 9/8 Spacetronik E-Series MS-0908E», вы можете быть уверены, что данное изделие из каталога «Multiswitche» вы получите через 5-7 дней после оплаты. Товар будет доставлен из Европы, проверен на целостность, иметь европейское качество.
Концевой мультипереключатель 9/8 Spacetronik E-Series MS-0908E
Мультисвитч предназначен для расширения возможностей установки внутренней антенны систем спутникового телевидения DVB-S2 и наземного телевидения DVB-T/T2. Устройство позволяет распределять спутниковые и эфирные сигналы и подключаться к 8 абонентским розеткам RTV-SAT, спутниковым тюнерам, DVB-T-тюнерам и т.п.
К чему подключать мультисвитч серии E?
Мультисвитч автоматически распознает тип сигнала, который будет передаваться на тюнеры. Установка должна предусматривать подключение мультисвича к спутниковой антенне диаметром не менее 0,8 м или антенне эфирного телевидения. Спутниковые и эфирные сигналы, поступающие от мультисвича, разделяются с помощью розеток конечных абонентов. Питание мультисвича осуществляется от внешнего источника питания, что исключает явление повышенной рабочей температуры, которое является частой причиной выхода устройства из строя
Где установить мультипереключатель Spacetronik?
При установке устройства учитывайте существующие условия монтажа по электропитанию:
- расположение вдали от влияния погодных условий
- защита от доступа посторонних лиц
- достаточная вентиляция
Схема установки

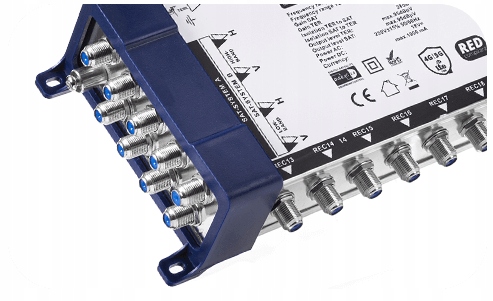

Установка мультипереключателя Spacetronik версии Eco очень проста. На левой стороне мультипереключателя мы можем найти 8 входов спутникового сигнала и 1 вход Terriestal. На правой стороне находится входной порт питания. Остальные элементы представляют собой суммированные сигнальные выходы — SAT+DVB-T/T2
Что можно подключить к мультисвитчу?
— два сигнальных входа от преобразователя SAT Quattro
- один вход эфирного сигнала DVB-T/T2
- 8 выходов комбинированного сигнала SAT+DVB-T/T2

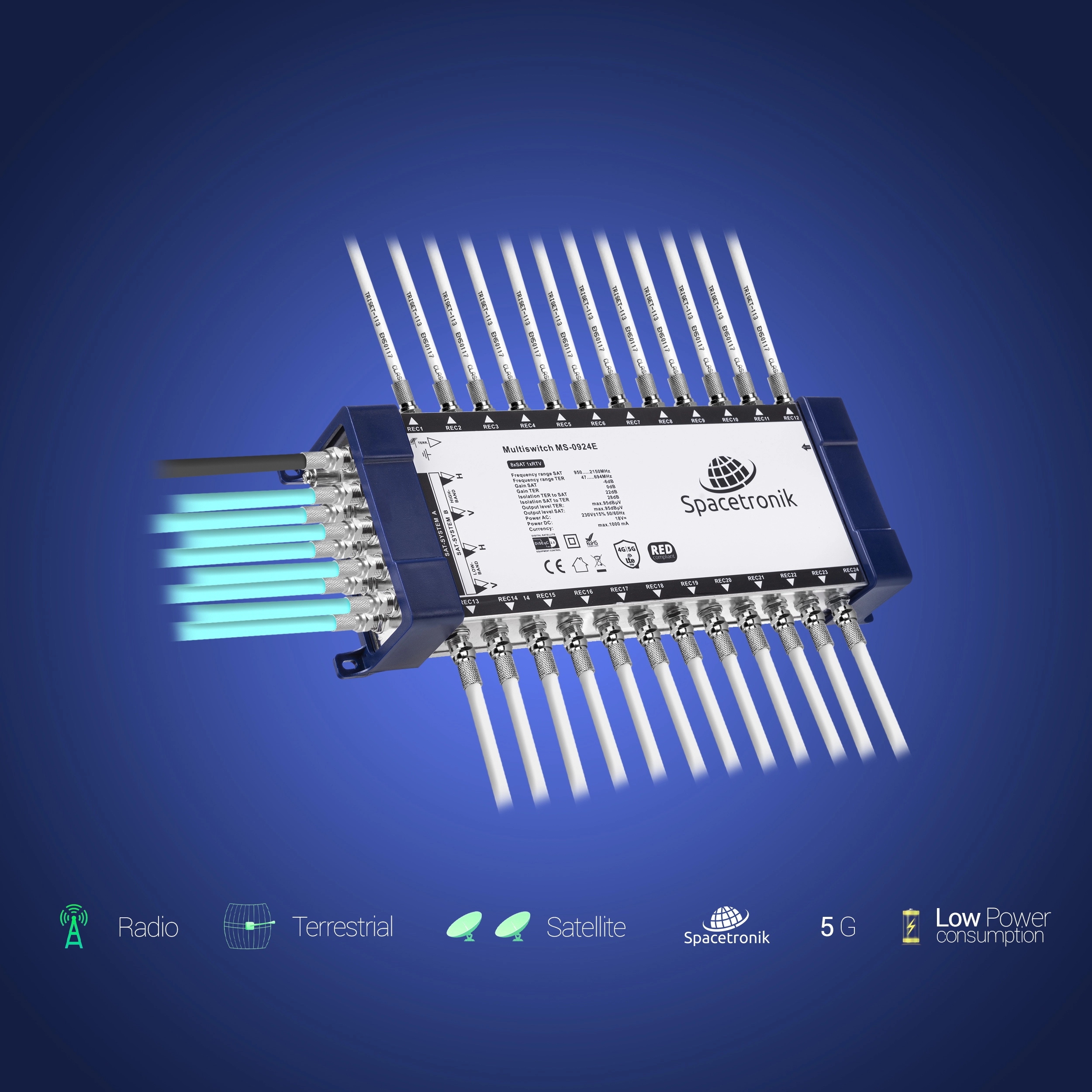

ВНИМАНИЕ! Фото для превью
Технические характеристики мультипереключателя 9/8
Количество входов: 8 SAT, 1 TER
Количество выходов: 8
Разъемы: F «мама»
Диапазон частот SAT: 950–2150 МГц
Диапазон частот TER: 47–694 МГц
Усиление SAT: от -3 до 6 дБ
TER усиление: от -3 до 4 дБ
Изоляция между TER и SAT: 30 дБ
Изоляция между SAT и TER: 28 дБ
Изоляция с разделением поляризации по горизонтали и вертикали: 25 дБ
Изолированный выход - выход TER: 22 дБ
Изолированный выход - выход SAT: 30 дБ
Вход с потерей отражения SAT: 10 дБ
Выход с потерями на отражение SAT : 7 дБ
Вход с потерями на отражение TER: 11 дБ
Выход с потерями на отражение TER: 8 дБ
Выходной уровень SAT (IMD3 - 35 дБ): 100 дБмкВ
Выходной уровень TER (IMD3 — 60 дБ): 88 дБмкВ
Входное/выходное сопротивление: 75 Ом
Источник питания: макс. 18 В
