Мультисвіч 5/12 Spacetronik E-Series MS-0512E
- Время доставки: 7-10 дней
- Состояние товара: новый
- Доступное количество: 69
Заказывая «Мультисвіч 5/12 Spacetronik E-Series MS-0512E», вы можете быть уверены, что данное изделие из каталога «Multiswitche» вы получите через 5-7 дней после оплаты. Товар будет доставлен из Европы, проверен на целостность, иметь европейское качество.
Предметом продажи является:

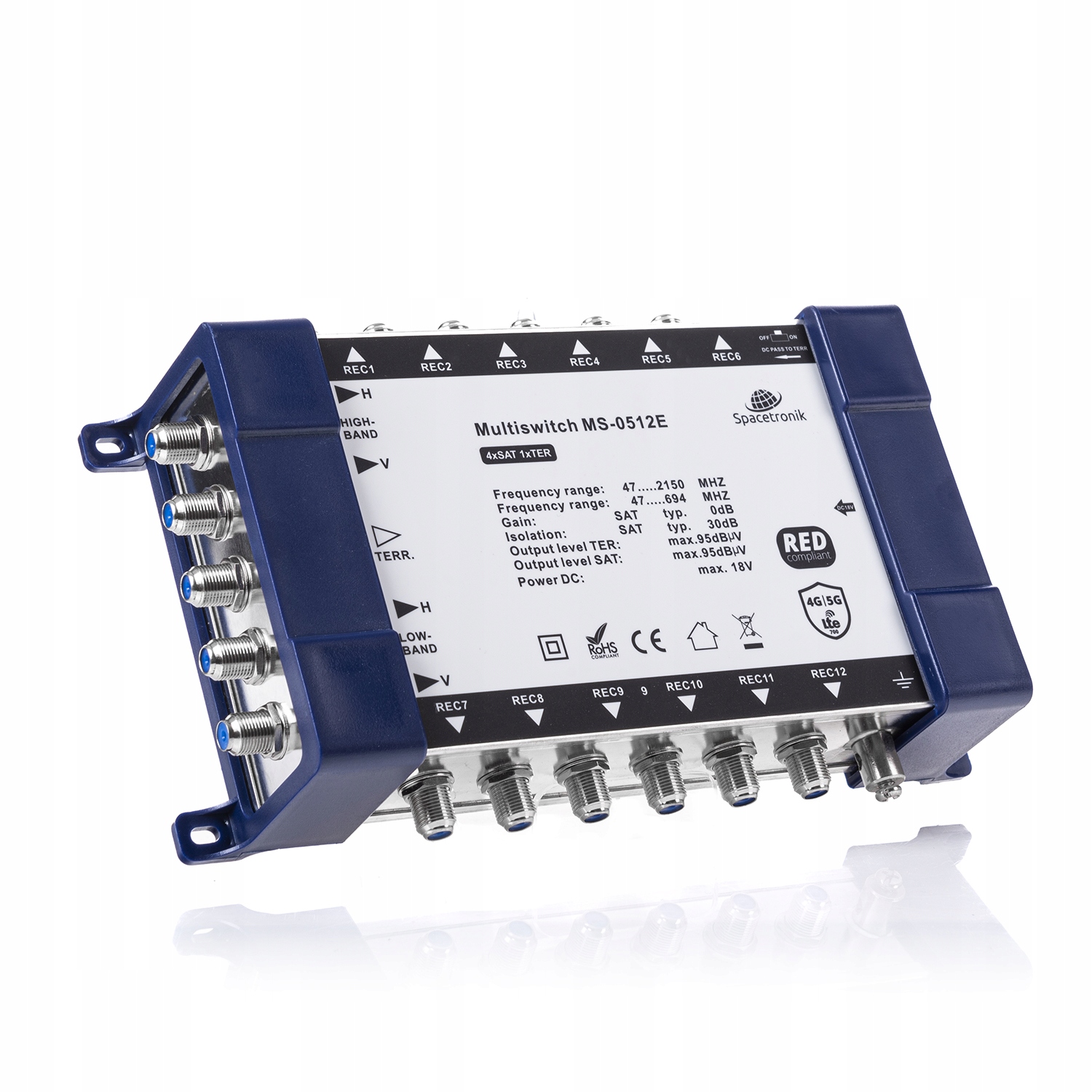

MS0512E; Мультипереключатель 5/12 Spacetronik E-Series MS-0512E.
Концевой мультипереключатель 5/12 Spacetronik E-Series MS-0512E
Мультисвитч предназначен для расширения возможностей установки внутренней антенны систем спутникового телевидения DVB-S2 и наземного телевидения DVB-T/T2. Устройство обеспечивает распределение спутникового и эфирного сигналов и подключение к 12 абонентским розеткам RTV-SAT, спутниковым тюнерам, DVB-T-тюнерам и т.д...
К чему подключить мультисвитч серии E?
Мультисвитч автоматически распознает тип сигнала, который будет передаваться на тюнеры. Установка должна предусматривать подключение мультисвитча к спутниковой антенне диаметром не менее 0,8 м или антенне эфирного телевидения. Спутниковые и эфирные сигналы, поступающие от мультисвича, разделяются с помощью розеток конечных абонентов. Питание мультисвитча осуществляется от внешнего источника питания, что исключает явление повышенной рабочей температуры, которое является частой причиной выхода устройства из строя
Где установить мультипереключатель Spacetronik?
При установке устройства учитывайте существующие условия установки по электропитанию:
- расположение вдали от влияния погодных условий
- защита от доступа посторонних лиц
- соответствующая вентиляция

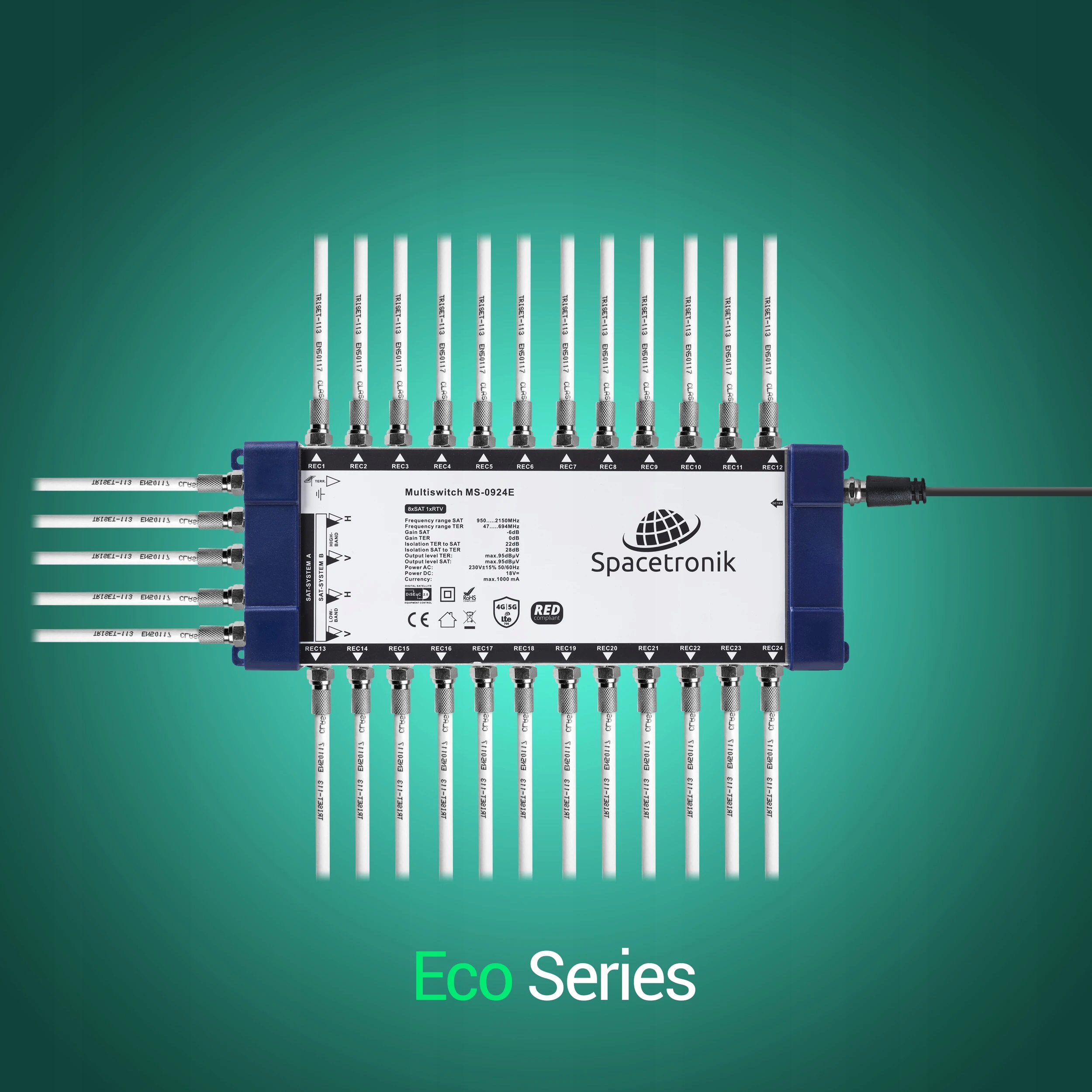

Схема установки

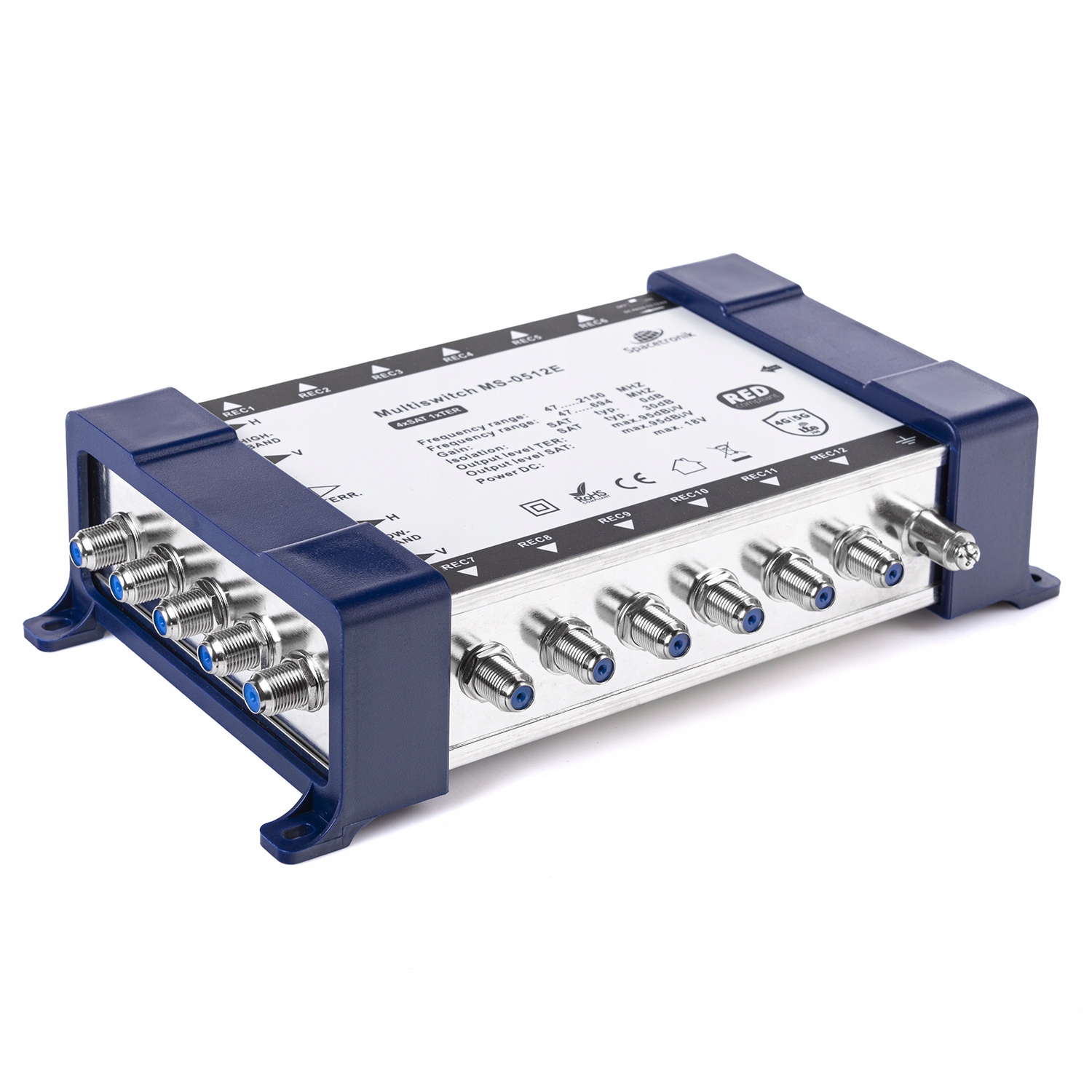

Установка мультипереключателя Spacetronik эко-версии очень проста. На левой стороне мультипереключателя расположены 4 входа спутникового сигнала и 1 вход Terriestal. На правой стороне находится входной порт питания. Остальные элементы являются выходами суммированного сигнала - SAT+DVB-T/T2
Что можно подключить к мультисвитчу?
- один вход сигнала от конвертера SAT Quattro
- один вход эфирного сигнала DVB-T/T2
- 12 комбинированных выходов сигнала SAT+DVB-T/T2
- 12 выходов комбинированного сигнала SAT+DVB-T/T2
- ли >
ВНИМАНИЕ! Фото для предварительного просмотра
Технические характеристики мультипереключателя 5/12
- Количество входов: 4 SAT, 1 TER
- Количество выходов: 12
- Разъемы: F «мама»
- Частотный диапазон SAT: 950 -2150 МГц
- Диапазон частот TER: 47–694 МГц
- Усиление SAT: 2 дБ
- Усиление TER: 3 дБ
- Изоляция между TER и SAT: 28 дБ
- Изоляция SAT-TER: 28 дБ
- Развязка по поляризации H/V: 25 дБ
- Изоляция OUT-out TER: 22 дБ
- Изоляция выхода - выход SAT: 30 дБ
- Вход с потерями на отражение SAT: 10 дБ
- Выход с потерями на отражение SAT: 7 дБ
- Вход с потерями на отражение TER: 10 дБ
- Потери на отражение на выходе TER: 7 дБ
- Выходной уровень SAT (IMD3 – 35 дБ): 95 дБмкВ
- Выходной уровень TER (IMD3 – 60 дБ): 95 дБмкВ
- Входное сопротивление/выходы: 75 Ом.
- Источник питания: макс. 18В
