Цифровой мультиметр VC17B+

Цифровой мультиметр с батарейным питанием и автоматическим изменением диапазонов измерения позволяет измерять истинное эффективное значение (СКЗ). Оснащенный большим читаемым дисплеем с максимальным значением 6000, он обеспечивает хорошее разрешение измерений в большинстве диапазонов. Измеритель позволяет измерять эффективное значение TrueRMS переменного напряжения и тока, постоянного тока и напряжения, сопротивления, емкости конденсатора, температуры, проверки полупроводниковых диодов, тестера непрерывности (обычно называемого зуммером), измерения частоты. и коэффициент заполнения. Суперкачественный прибор, изготовленный из высококлассных материалов, он является незаменимым элементом каждого сервисного центра, автомастерской, а также счетчиком, полезным в каждом доме. Мультиметр оснащен автоматическим диапазоном, что упрощает и ускоряет тестирование.

✳️Возможности:

✅Автоматический/ручной диапазон

✅True RMS, самокалиброванная система, высокая точность

✅Защита от перегрузки 550 В.

✅Дисплей: большой ЖК-дисплей с максимальным чтением 6000

✅17 тестовых режимов

✅Большой ЖК-экран с белой подсветкой

✅Удержание данных, автоматическое отключение

✅Измерение тока до 20А

✅Измерение емкости до 10 мФ

✅Измерение значений REL, MAX, MIN

✅Измерение температуры

✅Две батарейки АА, легко заменяемые

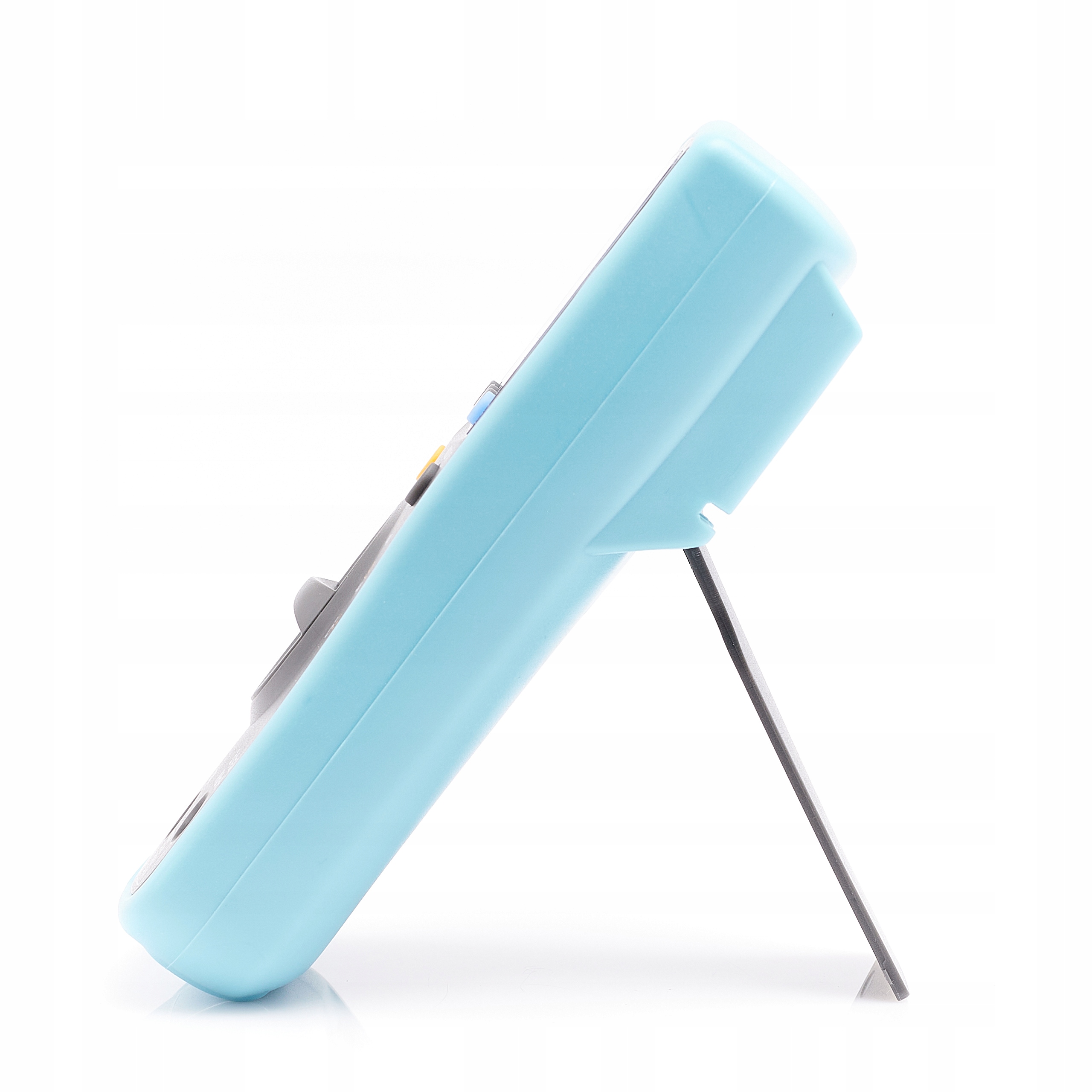

✅Прошел испытание на падение с высоты двух метров, кронштейн против поломки

✅Защитный чехол из ПВХ, очень прочный и долговечный

✳️Возможности:

✔️ДИАПАЗОН - ручное изменение диапазонов измерения

✔️REL функция – относительные измерения

✔️MAX/MIN - запись максимального и минимального значений

✔️SELECT - при измерении переменного напряжения/тока есть возможность измерения (переключения) на диапазон частот или коэффициент заполнения %

✔️HOLD функция - остановка индикации

✔️Функция АВТОВЫКЛ - через 14 минут 30 секунд бездействия она «напомнит» звуковым сигналом, а еще через 30 секунд экран выключится

✳️Описание передней панели:

На счетчике есть 4 прямоугольные кнопки, отмеченные цифрами. Это функциональные кнопки, которые позволяют:

☑️ДИАПАЗОН – кнопка ручного изменения диапазонов измерения (опция недоступна для измерения емкости, изменить диапазон измерения можно, нажав кнопку ДИАПАЗОН и удерживая ее нажатой вернет вас к измерению с автоматическим диапазоном.)

☑️MAX/MIN – функция записи и просмотра значений MAX и MIN во время измерения

☑️RELΔ – относительное измерение

☑️Гц% – при измерении переменного напряжения и тока (ТОЛЬКО ПЕРЕМЕННОГО ТОКА!) можно переключиться на измерение частоты. Находясь в диапазоне частотомера, мы можем использовать функциональную кнопку Hz%, чтобы переключиться на измерение рабочего цикла 1%-99,9%.

✳️Ниже расположены 2 круглых переключателя – справа и слева:

☑️HOLD/LIGHT – желтая кнопка имеет две функции: короткое нажатие сохраняет/удерживает отображаемое показание измеряемой величины на дисплее. Длительное нажатие в течение 2 секунд. включает подсветку ЖК-дисплея

☑️ВЫБРАТЬ – оранжевая кнопка позволяет переключаться между отдельными функциями, указанными на поворотном переключателе.

⚡Измерение напряжения постоянного тока:

Поверните ручку, чтобы измерить напряжение постоянного тока (В). Подключите провода согласно полярности. Черный — к разъему COM, красный — к тестовому разъему для измерения напряжения. Результат измерения отобразится на экране.

⚡Измерение напряжения переменного тока:

Подключение аналогично измерению напряжения постоянного тока. Поверните ручку, чтобы измерить напряжение переменного тока (В~). Нажав кнопку ДИАПАЗОН, вы можете изменить диапазон измерения, а нажав кнопку ДИАПАЗОН, вы вернетесь к автоматическому измерению диапазона.

⚡Измерение сопротивления:

Поверните ручку, чтобы измерить сопротивление (Ом). Подключите провода согласно полярности. Черный — разъем COM, красный — тестовый разъем для измерения сопротивления (если сомневаетесь, посмотрите фотографии ниже). Результат измерения появится на экране.

⚡Измерение частоты и ШИМ:

Поверните ручку, чтобы измерить частоту (Гц %), нажмите оранжевую кнопку ВЫБОР один раз, а затем нажмите синюю кнопку «Гц %» (чтобы измерить коэффициент ШИМ, нажмите синюю кнопку еще раз). Подключите провода согласно полярности. Черный — к разъему COM, красный — к разъему для измерения частоты. Результат измерения появится на экране.

⚡Измерение постоянного и переменного тока:

Поверните ручку в положение измерения тока (A), чтобы переключиться между постоянным и переменным током. Подключите провода, соблюдая полярность: черный к разъему COM, красный к измерительному разъему для измерения тока. ВНИМАНИЕ! Здесь нужно выбрать, будет ли ток ниже 600 мА, если выше, выберите соответствующий измерительный разъем. Результат измерения появится на экране.

⚡Измерение емкости:

Поверните ручку, чтобы измерить емкость конденсатора. Подключите провода, соблюдая полярность: черный к разъему COM, красный к измерительному разъему для измерения емкости. Не забудьте разрядить конденсатор перед его подключением.

⚡Измерение температуры:

Чтобы измерить температуру, поверните ручку в крайнее правое положение. Мы можем использовать термопару, входящую в комплект (тогда ее необходимо подключить в соответствии с описанием измерительных разъемов) или встроенную в счетчик.

✳️Спецификация:

✔️Частота: 5/50/500/5k/50k/500k/5M/20M (±0,1+3) [Гц]

✔️Температура: <400℃ ±(1,0%+5), ≥400℃ ±(1,5%+15), <752℉ ±(1,0%+5), ≥752℉ ± (1,5%+15)

✔️Емкость: 10нФ (±5,0+20), 100нФ/1мкФ/10мкФ/100мкФ (±2,0%+5), 1000мкФ/10000мкФ (±5,0%+5)

✔️Вольт постоянного тока: 600 мВ (±1,0%+10), 6В/60В/600В/1000В (±0,5%+3)

✔️Вольт переменного тока: 600 мВ (±3,0%+3), 6В/60В/600В/750В (±1,0%+3)

✔️Ампер переменного/постоянного тока: 600 мкА/6000 мкА (±1,5%+3), 60мА/600мА/20А (±1,5%+3)

✔️Сопротивление: 600 Ом (±0,5%+3), 6К/60К/600К/6М (±0,5%+2), 60 МОм (±1,5%+3)

✳️Размер и вес:

✔️Вес изделия: 348 г

✔️Размеры изделия: 18,5*9*4,5 см

✔️Вес упаковки: 518 г

✔️Размеры упаковки: 20*12,3*5,5 см

✳️В комплекте:

1️⃣Цифровой мультиметр VC17B+

2️⃣2 кабеля измерительных датчиков

3️⃣TP01 датчик термопары

4️⃣Руководство пользователя на английском языке
