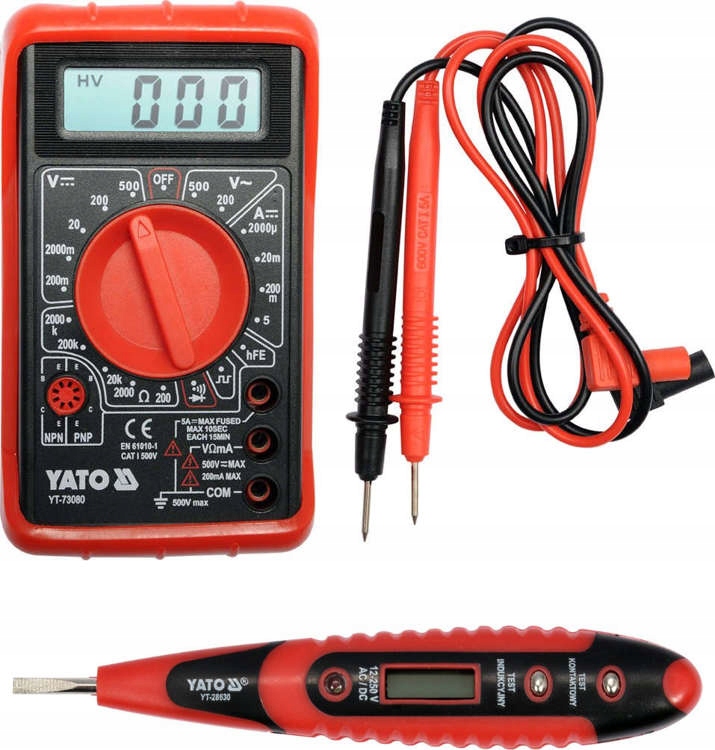

Мультиметр/цифровой измеритель + электрический индикатор 12~220В

В комплект входят:

• электрический индикатор с ЖК-дисплеем
• универсальный счетчик

Мультиметр/цифровой измеритель

Счетчик с ручным диапазоном каждого измерения позволяет выполнять базовые и расширенные электрические измерения. Это базовая модель в нашем предложении.

Дополнительная защита от механических повреждений это так называемый кобура — резиновый чехол, натянутый на корпус устройства.

Основные измерения:

• Измерение напряжения переменного тока: переменный ток. 0–500 В
• Измерение напряжения постоянного тока: D.C. 0–500 В
• Измерение постоянного тока: D.C. 0–5 А.
• измерение сопротивления: 0–2 МОм.
• проверка диодов: IF 1 мА, UR 3 В.
• проверка целостности цепи: 0–30 Ом.
< /ul>

Дополнительные измерения:

• Тест транзистора hFe: 0–1000, встроенный измерительный разъем.
• Генератор прямоугольных сигналов: 5 В (размах), 50 Гц.
>< /ul>

Точность измерения:

Пример определения точности измерения переменного напряжения. Расчеты результата измерения: 235В.

• Погрешность измерения измерителя YT-73080 для этого диапазона составляет: ±(2%+10), разрешение 1В.
• Расчет формула погрешности измерения: (результат измерения х 2%) + 10 х разрешение
• расчеты: (235 х 2%) + 10 х 1 = 4,7 + 10 = 14,7В

Результат с учетом погрешности измерения для индикации 235В = 235±14,7В*

• Результат с учетом погрешности измерения для индикации измерения постоянного напряжения: 12В = 12 ± 0,146 В

Таблицу с разрешением и точностью для данного измерения можно найти в руководстве пользователя.

*Измеритель YT-73080 не имеет истинная функция измерения среднеквадратичного значения, поэтому приведенный выше результат представляет собой реальное эффективное значение переменного напряжения только для правильной синусоидальной формы сигнала.

• 1. проверка целостности цепи и диодов
• 2. измерение сопротивления. 5 диапазонов
• 3. Измерение напряжения постоянного тока, 5 диапазонов
• 4. Мультиметр выключен
• 5. Измерение переменного напряжения, 2 диапазона
• 6. Измерение постоянного тока, 4 диапазона
• 7. Тест транзистора с измерительным гнездом
• 8. Генератор прямоугольных импульсов 50 Гц/5 В (пик-пик)
• 9. Отверстия для измерительных зондов

Встроенные функции:

• Генератор сигналов — установка ручки в режим генерации сигнала приведет к тому, что измеритель будет генерировать прямоугольный сигнал с размахом напряжения 5 В (размах) и частотой примерно 50 Гц. Сигнал может быть использован в аудиотехнике, например, при диагностике динамиков.
• DATA HOLD [H] – сохранение текущего измеренного значения на дисплее.

Дополнительная информация:

Дополнительная информация:

Дополнительная информация:

DATA HOLD [H] h2>

• ЖК-дисплей, максимальный отображаемый результат: 1999
• звуковой сигнал при проверке целостности цепи на сопротивление ниже 30 Ом
• автоматическое переключение между проверка диодов и проверка целостности цепи при сопротивлении цепи ниже 30 Ом (невозможно настроить прибор только для проверки диода)
• в комплект входят измерительные щупы
• исполнение с защитой от перегрузки
• АБС + пластиковый корпус, так называемый чехол, т.е. резиновый кожух, защищающий счетчик от механических повреждений.
• Индикатор низкого заряда батареи.
• Источник питания: батарея 9В (6F22).

Параметры:

• Измерение hFe транзистора: ДА
• Измерение переменного напряжения: 0-500В
• Измерение напряжения постоянного тока: 0–500 В
• Измерение сопротивления: 0–2 МОм
• Постоянный ток: 0–5 А
• Проверка целостности: ДА
• Проверка диодов: ДА

ЭЛЕКТРИЧЕСКИЙ ИНДИКАТОР 12~220В

Электрический индикатор сЖК-дисплеем позволяет определять наличие постоянного и переменного электрического напряжения, обнаруживать переменное напряжение индуктивным методом, а также выполнять проверку целостности проводов.

На наличие напряжения указывает индикация на ЖК-дисплее и загорается светодиод.

Функции индикатора:

• Обнаружение переменного и постоянного напряжения контактным методом: 12–250 В
• Обнаружение переменного напряжения индукционным методом
• Цепкость проводов тест

Технические данные:

• общая длина: 145 мм
• ширина кончика: 3,0 мм
• с подсветкой ЖК-экран отображает результаты измерений в диапазонах до: 12, 36, 55, 110 и 220В.
• световой индикатор (диод)
• питание: 3х1,5В; LR41

Метод контакта:

Приложите наконечник к цепи под напряжением. Значения напряжения будут отображаться на дисплее, а когда диод загорится, это означает, что через этот элемент течет электрический ток. Индикатор покажет наибольший диапазон напряжений для проверяемой цепи и все нижние диапазоны, например, при измерении напряжения от домашней розетки 230 В на дисплее будет отображаться [12, 36, 55, 110, 220], что означает напряжение выше 220 В. На дисплее отображаются правильные диапазоны напряжения для сигнала переменного тока, удерживая нажатой поле «Проверка контактов». Для формы сигнала постоянного тока правильные диапазоны отображаются, когда вы удерживаете поле «Индуктивное испытание».

Индуктивный метод:

Метод позволяет определять напряжение переменного тока в изолированном проводе. . Для этого поместите палец на поле «Индукционный тест» и поднесите наконечник вплотную к изолированному проводу. Наличие символа молнии на ЖК-дисплее указывает на наличие напряжения. Этот метод также позволяет «бесконтактно» обнаружить обрыв электрического кабеля под напряжением. В месте обрыва тестер перестанет сигнализировать о наличии напряжения.

Проверка целостности провода:

Проверяем целостность провода, приложив наконечник тестера к один конец провода, затем удерживая поле «Тест контакта» и придерживая другой конец кабеля. Загорание светодиода указывает на целостность проверяемого кабеля. Запрещается использовать этот метод для проверки целостности проводов или электрических цепей под напряжением.

Параметры:

• Размер [мм]: 145
• Частота [Гц]: 50–500
• Диапазон напряжения [В]: 12–220
< /ул >
