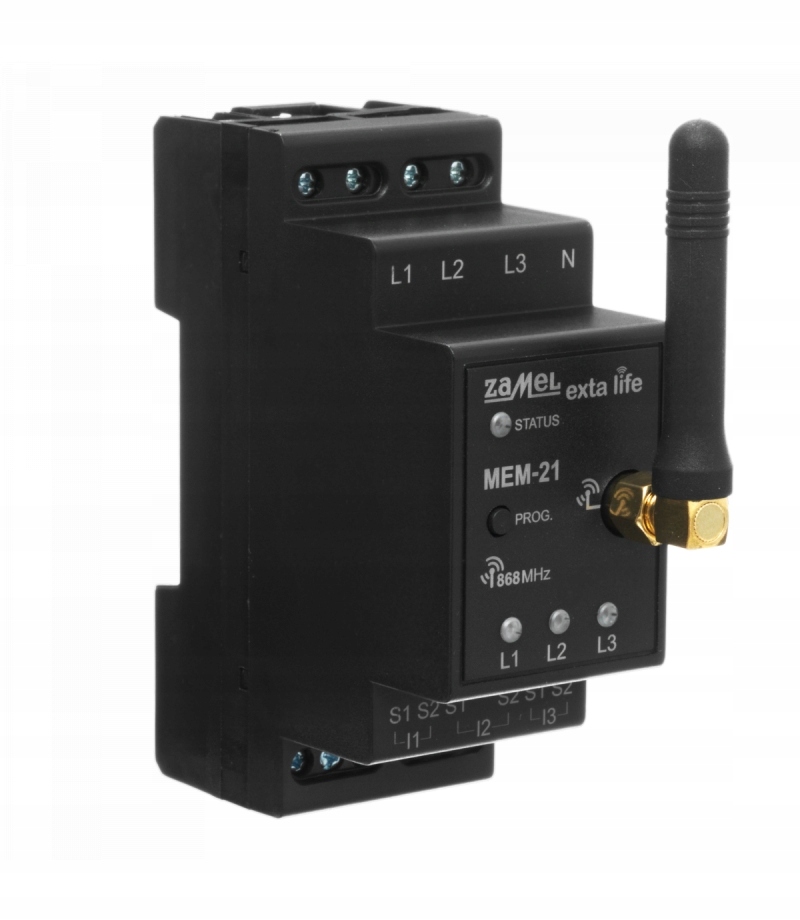

МОНИТОР ЭЛЕКТРОЭНЕРГИИ 3Ф+Н ТИП: МЕМ-21

ХАРАКТЕРИСТИКИ ИЗДЕЛИЯ

• MEM-21 позволяет измерять энергию, ток, напряжение и мощность на каждой из 3 фаз. Измерение осуществляется через трансформаторы тока.
• МЕМ-21 может использоваться в качестве монитора потребляемой, производимой энергии или того и другого одновременно. Поэтому его можно успешно использовать в качестве субметра в фотоэлектрических (PV) установках. Дополнительным преимуществом прибора МЕМ-21 является простая настройка, архивирование данных измерений в облаке и возможность экспорта данных в файл «*.xlsx». Это позволяет получать энергетическую информацию, разделенную на суточные, еженедельные, ежемесячные и годовые периоды, с возможностью разбивки на отдельные фазы. Устройство предназначено для установки в распределительном щите на шине ТН35.
• Съемная антенна позволяет использовать внешнюю антенну. Устройство МЕМ-21 можно использовать только в качестве счетчика энергопотребления или субсчетчика в домашних и промышленных установках

ТЕХНИЧЕСКИЕ ДАННЫЕ

• Номинальное напряжение питания: 3 x 230 В переменного тока / 400 В переменного тока.
• Номинальная частота: > 50/60 Гц
• Номинальная потребляемая мощность: 1,5 Вт
• Радиопередача – диапазон: ISM 868 МГц ( 868,50 МГц) )
• Метод радиопередачи: двусторонний
• Кодирование: алгоритм на основе 128-битного ключа
• Дальность действия: до 300 м на открытой местности
• Мощность передачи: ERP < 20 мВт
• Взаимодействие с контроллером EFC-01: да
• Оптическая сигнализация – передача: да – Зеленый светодиод (СТАТУС)
• Сигнализация присутствия напряжения на отдельных фазах: да - красные светодиоды (L1, L2, L3)
• Измеряемые параметры: напряжение, ток, частота, активная и реактивная мощность, полная, активная энергия, реактивная энергия, измерения проводятся независимо по каждой фазе.
• Измерительный элемент: 3 трансформатора тока SC-16 100 А/33,3 мА
• Клеммы питания: L1, L2, L3, N
• Клеммы подключения трансформатора тока: S1S2 (I1), S1S2 (I2), S1S2 (I3),
• Количество клемм подключения: 10 (кабели сечением до 2,5 мм2)

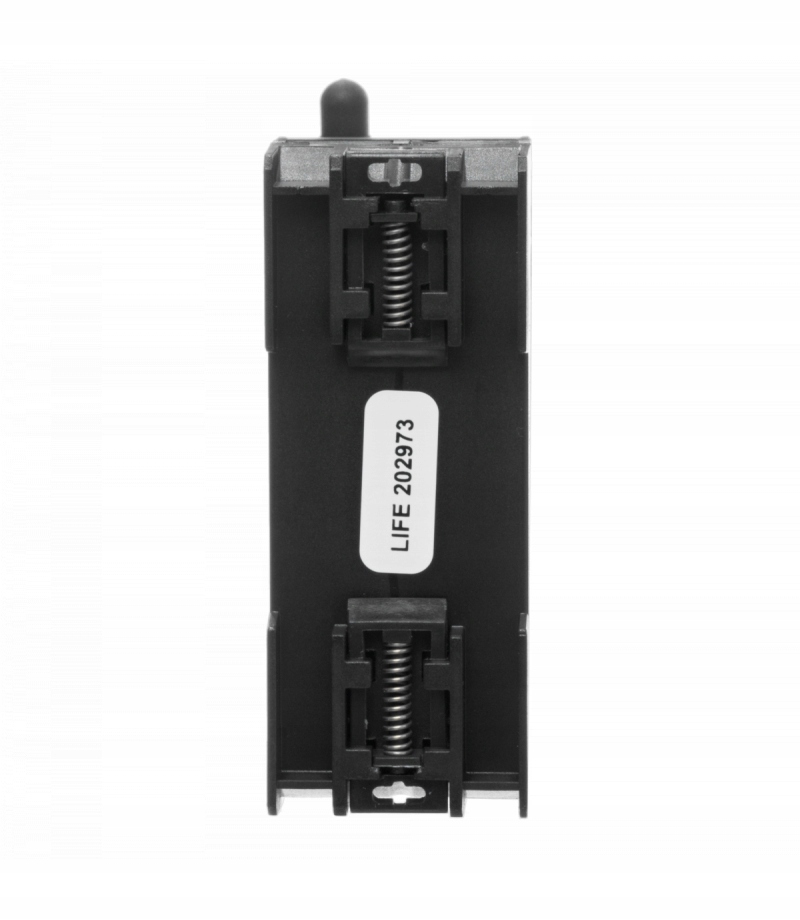

• Крепление корпуса: Рейка TH35 (DIN)
• Рабочий диапазон температур: от -10 до +55 °C
• Степень защиты корпуса: IP20
• Размеры: 90 х 35 х 66 м

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ ПРОДУКТА

? Номинальное напряжение 3x 230 В переменного тока / 400 В переменного тока

? Измерение потребляемой, производимой или и того, и другой энергии

? Измерение параметров сети с разбивкой по каждому этапу

? Сотрудничество с контроллером EFC-01

? Измерение проводится через трансформаторы с максимальным током 100 А

? Сигнализация наличия напряжения на отдельных фазах

? Сбор данных об энергопотреблении в облаке + экспорт данных в xls-файл

? Возможность удаленного обновления ПО

? Простая установка в распределительном щите с помощью рейки TH35.

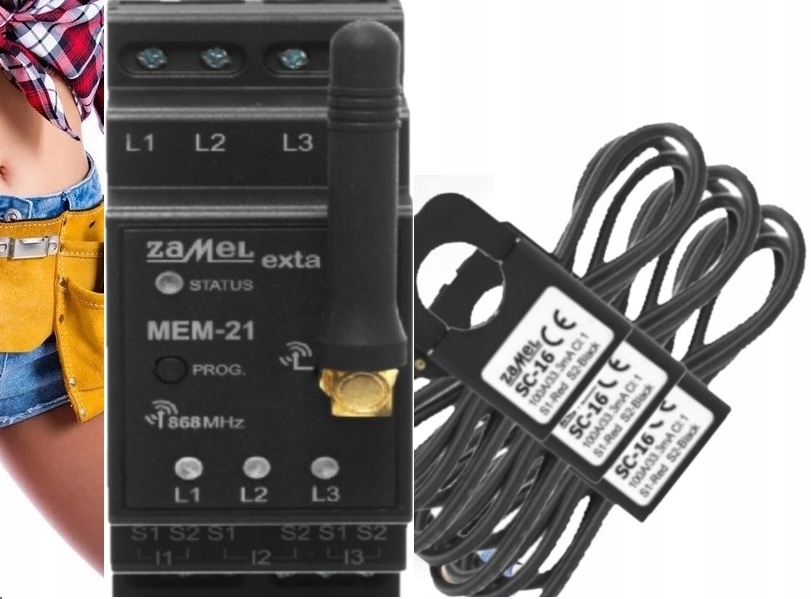

НАБОР ИЗ 3-х ТРАНСФОРМАТОРОВ ТОКА SC-16

• Трансформатор тока для устройства МЕМ-21, позволяющий контролировать энергопотребление через беспроводную сеть Wi-Fi.
• МЭМ-монитор-21 представляет собой 3-фазное устройство, которое легко устанавливается в электрощит, без дополнительных затрат, связанных с созданием специальной электротехнической и телекоммуникационной установки.
• Трансформатор тока СК-16 необходим для измерения потребления электроэнергии и должен быть подключен к МЕМ-21.
• Для измерений на одной цепи используется один трансформатор. К устройству МЕМ-21 можно подключить максимум 3 трансформатора.
